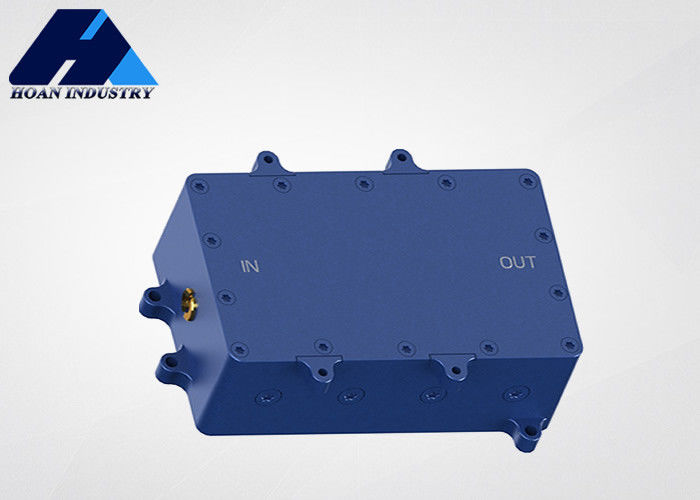

JT-QTF-1575-MCX แฟลเตอร์แบนด์พาสช่องว่าง ที่กํากับคลื่นตามความต้องการ ความสูญเสียการใส่ต่ํา

JT-QTF-1575-MCX แฟลเตอร์แบนด์พาสช่องว่าง ที่กํากับคลื่นตามความต้องการ ความสูญเสียการใส่ต่ํา

เครื่องกรองช่องแบนด์พาสที่กําหนดเอง

JT-QTF-1575-MCX แฟลเตอร์ช่องแบนด์พาส

ความสูญเสียการใส่ต่ํา

ติดต่อเรา

ขอคําอ้างอิง

JT-QTF-1575-MCX แฟลเตอร์แบนด์พาสช่องว่าง ที่กํากับคลื่นตามความต้องการ ความสูญเสียการใส่ต่ํา

รายละเอียดสินค้า

ความถี่ศูนย์:

f0=1575.42MHz

แบนด์วิธ 1dB:

≥3MHz

การสูญเสียการแทรกความถี่กลาง:

≤1.5dB

VSWR:

≤1.3@f0±1.5MHz

การปฏิเสธ:

≥50dB@1545MHz ≥55dB@1645MHz

อุปสรรค:

50Ω

ประเภทอินเทอร์เฟซ:

MCX-K

อุณหภูมิการทํางาน:

-55°C~85°C

ขนาดภายนอก:

86×60×27(มม.)

น้ําหนัก:

130g

เน้น:

เครื่องกรองช่องแบนด์พาสที่กําหนดเอง

JT-QTF-1575-MCX แฟลเตอร์ช่องแบนด์พาส

ความสูญเสียการใส่ต่ํา

เงื่อนไขการชําระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ

เงื่อนไขการชำระเงิน

L/C, D/A, D/P, T/T, Western Union, MoneyGram

สินค้าที่เกี่ยวข้อง

2200~220 MHz เครื่องกรองคลื่นแบบกํากับคลื่นแบบกําหนดเอง ความสูญเสียการใส่ต่ํา JT-QTF-2230-MCX

หา ราคา ที่ ดี ที่สุด

1575.42 MHz เครื่องกรองคลื่นแบบกํากับคลื่นแบบกําหนดเอง ความสูญเสียการใส่ต่ํา JT-QTF-1575-MCX-1

หา ราคา ที่ ดี ที่สุด

JT-QTF-1575-MCX แฟลเตอร์แบนด์พาสช่องว่าง ที่กํากับคลื่นตามความต้องการ ความสูญเสียการใส่ต่ํา

หา ราคา ที่ ดี ที่สุด

JT-QTF-1501-KFD เครื่องกรองแบนด์พาสที่กําหนดเองที่มีอัตราต่อต้าน 50Ω และอินเตอร์เฟซ N-KFD

หา ราคา ที่ ดี ที่สุด

ติดต่อเรา

86-29-88292913

ติดต่อตอนนี้

คําอธิบายสินค้า

สรุป

เครื่องกรองช่อง JT-QTF-1575-MCX คือ เครื่องกรองผ่านวงจรที่ใช้ในการเลือกช่วงความถี่ของสัญญาณ, จํากัดความกว้างของวงจรสัญญาณเข้า, กลืนเสียงดัง, และปรับปรุงอัตราการสัมพันธ์สัญญาณกับเสียงดัง.

ส่วนใหญ่ใช้ในระบบการนําทางและการสื่อสารของกองทัพเบดู และยังสามารถใช้ในระบบย่อยการนําทางและการสื่อสารของพลเรือนเบดูได้

ลักษณะ

ขนาดเล็ก น้ําหนักเบา สามารถปรับตัวกับสิ่งแวดล้อมได้ดี และมีความน่าเชื่อถือสูง

JT-QTF-1575-MCX แฟลเตอร์แบนด์พาสช่องว่าง ที่กํากับคลื่นตามความต้องการ ความสูญเสียการใส่ต่ํา 0

ปริมาตรหลัก

ความถี่กลาง

f0=1575.42MHz

ความกว้างแบนด์บิด 1dB

≥3MHz

การสูญเสียการใส่ความถี่กลาง

≤ 1.5dB

การปฏิเสธ

VSWR

≤1.3@f0±1.5MHz

พลังงานเฉลี่ย

อุปสรรค

50Ω

ประเภทอินเตอร์เฟซ

MCX-K

อุณหภูมิการทํางาน

-55°C 85°C

ขนาดภายนอก

86 × 60 × 27 ((มม)

น้ําหนัก

130 กรัม
