สถานที่กำเนิด:
จีน
หมายเลขรุ่น:
gr5
วิดีโอ
สรุป:

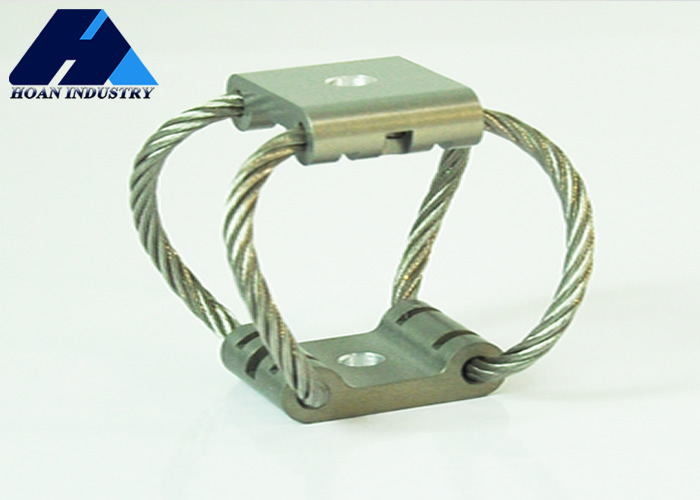

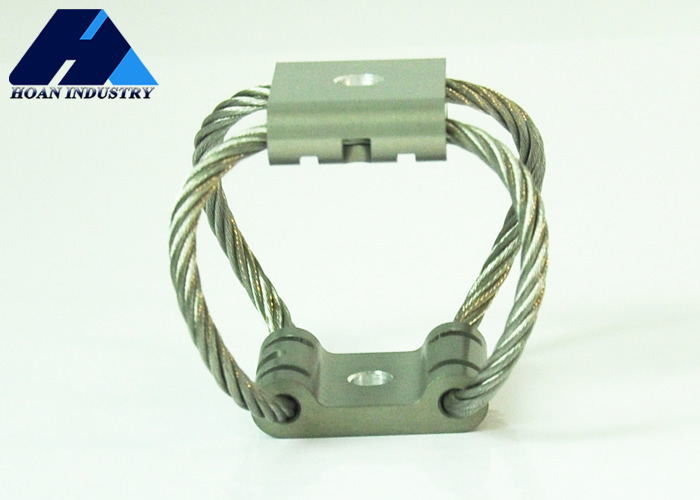

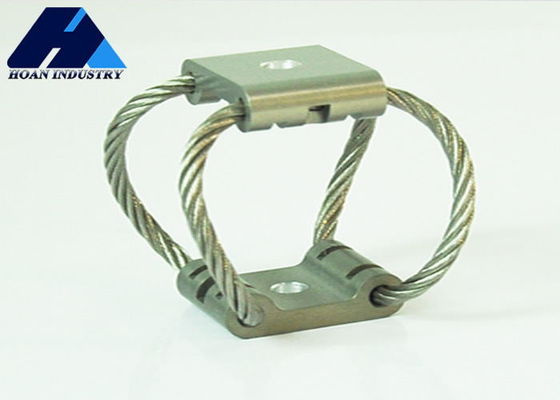

เครื่องแยกความสั่นสะเทือนแบบชุด (GR butterfly type) เป็นอุปกรณ์แยกความสั่นสะเทือนที่มีประสิทธิภาพ โดยพิเศษถูกออกแบบมาเพื่อลดการกระจายความสั่นสะเทือนที่เกิดจากอุปกรณ์เครื่องกลต่างๆเครื่องกักตัวประเภทนี้มีชื่อมาจากรูปร่างของกระพริกที่โดดเด่น, ออกแบบมาเพื่อให้ความสามารถในการดูดซึมความสั่นสะเทือนที่ดีที่สุด
ตัวเลือกการติดตั้ง
ปารามิเตอร์ขนาด:
| รูปแบบสินค้า | ความสูง | น้ําหนัก | น้ําหนักหน่วย | ตัวเลือกการติดตั้ง | ผ่านหลุม | สาย | C'sink |
| GR5-80D-A | 41 | 48 | 0.72 | A,B,C,D,E,S | ¥7 | M6×10 | 90 |
| GR5-38D-A | 53 | 54 | 0.77 | ||||
| GR5-27D-A | 60 | 59 | 0.81 | ||||
| GR5-16D-A | 76 | 67 | 0.90 |
ภาระตั้ง
| จํานวนเส้นโค้ง | รุ่น | หน่วยการควบคุมความจืด | ความบิดเบือนสูงสุด(mm) |
ความแข็งแรงจากการสั่นสะเทือน KN/m) |
ความแข็งแรงจากการกระแทก ((KN/m) |
| 1 | GR5-80D-A | 80 | 19.6 | 22 | 11 |
| 2 | GR5-38D-A | 38 | 28.7 | 11 | 4.4 |
| 3 | GR5-27D-A | 27 | 34.8 | 7.9 | 3.2 |
| 4 | GR5-16D-A | 16 | 49.3 | 4.4 | 1.4 |
ความจืดทาง 45 °:
| จํานวนเส้นโค้ง | รุ่น | ความจุสติกสูงสุด(N) | ความบิดเบือนสูงสุด(mm) | ความแข็งแรงจากการสั่นสะเทือน(KN/m) | ความแข็งแรงจากการกระแทก(KN/m) |
| 1 | GR5-80D-A | 24 | 18.3 | 12 | 6.1 |
| 2 | GR5-38D-A | 13 | 28.4 | 5.3 | 2.3 |
| 3 | GR5-27D-A | 11 | 36.1 | 3.6 | 1.4 |
| 4 | GR5-16D-A | 6.7 | 53.8 | 1.9 | 0.7 |
หนุนด้านข้าง:
| จํานวนเส้นโค้ง | รุ่น | ความจุสติกสูงสุด(N) | ความบิดเบือนสูงสุด(mm) | ความแข็งแรงจากการสั่นสะเทือน(KN/m0 | ความแข็งแรงจากการสั่นสะเทือน(KN/m) |
| 1 | GR5-80D-A | 20 | 16.5 | 4.4 | 4.4 |
| 2 | GR5-38D-A | 13 | 25.7 | 2.1 | 2.1 |
| 3 | GR5-27D-A | 11 | 32.5 | 1.4 | 1.4 |
| 4 | GR5-16D-A | 6.7 | 48.5 | 0.7 | 0.7 |
