สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Hoan
ได้รับการรับรอง:
ISO9001:2015
หมายเลขรุ่น:
JGX-0480A-72A
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ

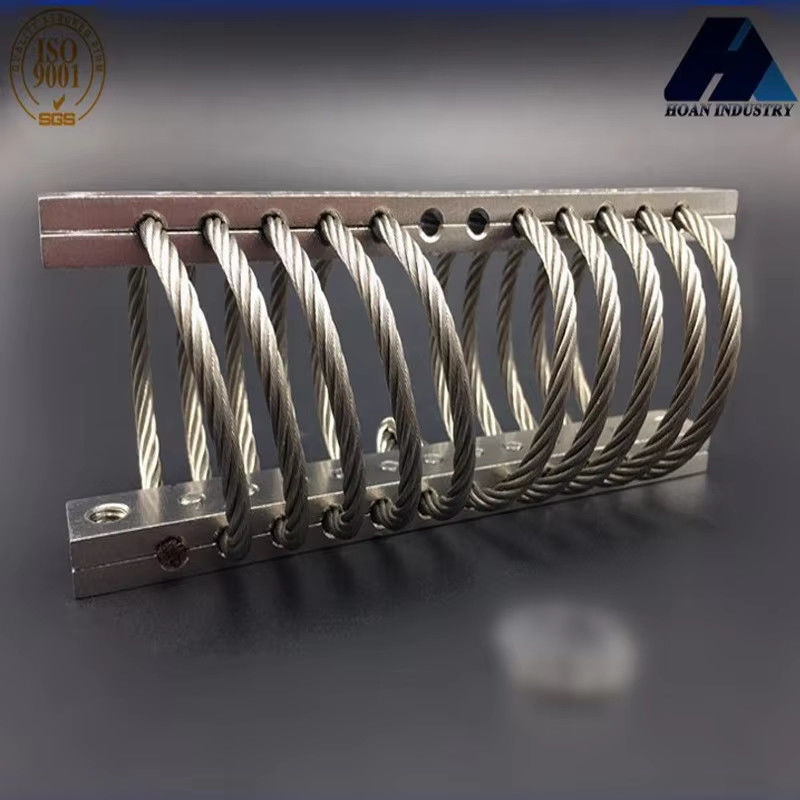

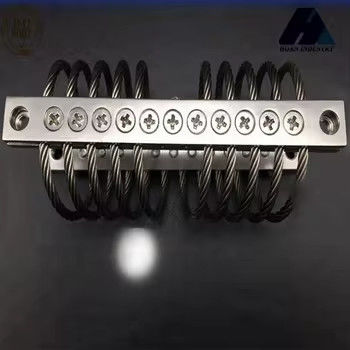

เครื่องแยกความสั่นสะเทือนสายใยเหล็ก JGX-0480 ของ Xi'an Hoan Microwave Co., Ltd. ได้ถูกออกแบบเป็นพิเศษสําหรับเครื่องมือแม่นยํา เครื่องมือสื่อสาร และระบบกลแม่นยําสูงสามารถแยกความสั่นสะเทือนภายนอกและแรงกระแทกได้อย่างมีประสิทธิภาพ, รับประกันความมั่นคงและความน่าเชื่อถือของการทํางานของอุปกรณ์ ผลิตภัณฑ์มีโครงสร้างการล่อสายใยสแตนเลสหลายชั้นที่มีลักษณะยืดหยุ่นและความอ่อนแอที่ดีและประสิทธิภาพการแยกความสั่นสะเทือนมากกว่า 90%, เหมาะสําหรับฉากสั่นสะเทือนความถี่ที่กว้างจาก 5Hz ถึง 500Hz ข้อดีหลักของมันอยู่ที่ความสามารถในการแบกภาระที่สูงและการออกแบบอายุการใช้งานยาวนานความจุสติกของชุดเดียวของตัวแยกสั่นสามารถถึง 50kg-200kg, และความสามารถในการปรับเปลี่ยนภาระแบบไดนามิกมีความแข็งแกร่งมาก, ตอบสนองความต้องการที่เข้มงวดของราดาร์, แอนเท่นดาวเทียม, อุปกรณ์การแพทย์, และสาขาอื่น ๆ.
ซีรี่ย์ JGX-0480 ใช้การออกแบบการแยกความสั่นสะเทือนในทุกทิศทาง ซึ่งสามารถดูดซึมพลังงานการสั่นสะเทือนในทิศทางแนวราบ สูง และหลายทิศทางการลดความเสื่อมของผลประกอบของอุปกรณ์ที่เกิดจากการสะท้อนเสียงกล่องของผลิตภัณฑ์ถูกทําจากเหล็กอัลลูมิเนียมที่ทนทานต่อการกัดกร่อน และพื้นผิวได้รับการรักษาด้วย anodizing เพื่อปรับตัวให้กับสภาพแวดล้อมที่รุนแรงจาก -50 °C ถึง +120 °C ระดับการป้องกันคือ IP65รับประกันการทํางานที่มั่นคงในระยะยาวในสภาพที่ยากลําบาก เช่น ความชื้นและสเปรย์เกลือ.
ตัวเลือกการติดตั้ง
ปารามิเตอร์ขนาด:
| รุ่น | H3±330 | งงง | น้ําหนักหน่วย | ตัวเลือกการติดตั้ง |
ผ่านหลุม (mm) |
สาย(mm) | C'sink(°) |
| JGX-0480A-75A | 30 | 36 | 0.304 | D | ¥6.9±0.13 | M6×10 | 90 |
| JGX-0480A-72A | 33 | 38 | 0.32 | ||||
| JGX-0480A-61A | 36 | 41 | 0.336 | B,D,E | |||
| JGX-0480A-59A | 38 | 43 | 0.336 | A,B,C,D,E,S | |||
| JGX-0480A-52A | 41 | 46 | 0.352 | ||||
| JGX-0480A-50A | 43 | 48 | 0.4 | ||||
| JGX-0480A-37A | 51 | 58 | 0.416 | ||||
| JGX-0480A-24A | 54 | 75 | 0.432 | ||||
| JGX-0480A-18A | 62 | 88 | 0.448 | ||||
| JGX-0480A-12A | 81 | 107 | 0.464 |
ใบข้อมูลเทคนิค:
ภาระตั้ง
| ไม่ ไม่ | รุ่น | หน่วยการควบคุมความจืด | ความบิดเบือนสูงสุด(mm) |
ความแข็งแรงจากการสั่น (KN/m) |
ความแข็งแรงจากการกระแทก ((KN/m) |
| 1 | JGX-0480A-75A | 75 | 8.6 | 578 | 363 |
| 2 | JGX-0480A-72A | 72 | 11.7 | 455 | 252 |
| 3 | JGX-0480A-61A | 61 | 13.7 | 347 | 189 |
| 4 | JGX-0480A-59A | 59 | 15.7 | 301 | 152 |
| 5 | JGX-0480A-52A | 52 | 18.8 | 244 | 117 |
| 6 | JGX-0480A-50A | 50 | 20.8 | 212 | 96 |
| 7 | JGX-0480A-37A | 37 | 26.9 | 136 | 58 |
| 8 | JGX-0480A-24A | 24 | 29.5 | 82 | 33 |
| 9 | JGX-0480A-18A | 18 | 36.6 | 54 | 21 |
| 10 | JGX-0480A-12A | 12 | 52.8 | 29 | 10 |
ความจืดทาง 45 °:
| ไม่ ไม่ | รุ่น | ความจุสติกสูงสุด(N) | ความบิดเบือนสูงสุด(mm) | ความแข็งแรงจากการสั่น(KN/m) | ความแข็งแรงจากการกระแทก(KN/m) |
| 1 | JGX-0480A-75A | 54.5 | 12.7 | 341 | 179 |
| 2 | JGX-0480A-72A | 52.2 | 16.8 | 258 | 126 |
| 3 | JGX-0480A-61A | 44.1 | 19.8 | 197 | 93 |
| 4 | JGX-0480A-59A | 41.7 | 22.9 | 172 | 75 |
| 5 | JGX-0480A-52A | 38.1 | 26.9 | 141 | 58 |
| 6 | JGX-0480A-50A | 35.7 | 29 | 123 | 49 |
| 7 | JGX-0480A-37A | 26.5 | 38.1 | 77 | 28 |
| 8 | JGX-0480A-24A | 18.1 | 41.7 | 49 | 18 |
| 9 | JGX-0480A-18A | 13.9 | 51.3 | 33 | 11 |
| 10 | JGX-0480A-12A | 9.3 | 74.7 | 18 | 5.3 |
หนุนด้านข้าง:
| ไม่ ไม่ | รุ่น | ความจุสติกสูงสุด(N) | ความจุสติกสูงสุด(N) | ความแข็งแรงจากการสั่น(KN/m) | ความแข็งแรงจากการกระแทก(KN/m) |
| 1 | JGX-0480A-75A | 36.3 | 8.6 | 224 | 224 |
| 2 | JGX-0480A-72A | 36.3 | 11.7 | 156 | 156 |
| 3 | JGX-0480A-61A | 34.1 | 14.7 | 112 | 112 |
| 4 | JGX-0480A-59A | 31.7 | 16.8 | 93 | 93 |
| 5 | JGX-0480A-52A | 29.5 | 19.8 | 70 | 70 |
| 6 | JGX-0480A-50A | 27.2 | 21.8 | 60 | 60 |
| 7 | JGX-0480A-37A | 20.4 | 27.9 | 35 | 35 |
| 8 | JGX-0480A-24A | 5.9 | 31.0 | 11 | 11 |
| 9 | JGX-0480A-18A | 4.1 | 38.1 | 5.3 | 5.3 |
| 10 | JGX-0480A-12A | 2.2 | 55.9 | 2.3 | 2.3 |
* วัสดุของบาร์ติดตั้ง *
สแตนเลสหรืออลูมิเนียมสามารถเลือกได้
* การบําบัดพื้นผิว การเลือกสตาร์ติดตั้งอลูมิเนียม
การ Anodizing สีขาว: การรักษาผิวเพื่อทําให้ผิวอลูมิเนียมแข็งกว่าตัวมันเอง สีของแท่นติดตั้งอลูมิเนียม anodized สีขาวรักษาสีเดียวกันกับอลูมิเนียมเองมันเป็นการรักษาพื้นผิวปกติของสตาร์การติดตั้งอลูมิเนียม
Hard Anodizing: การบําบัดพื้นผิวเพื่อทําให้แท่งติดตั้งอะลูมิเนียมแข็งกว่าวิธี anodized ขาวมากสีของแท่งติดตั้งแอลูมิเนียม anodized แข็งแรงคือเข้มกว่าวิธีการ anodizing ขาวการใช้พิเศษสําหรับความต้องการที่ซับซ้อนหรือพิเศษของสภาพการทํางานของการใช้เครื่องแยกสายไหม
