Hoan 100611 เครื่องมือเครื่องมือหนัก แป๊ดอับอัดกระแทกยาง Q235 แป๊ดกันสั่นที่เสริมเหล็ก

Hoan 100611 เครื่องมือเครื่องจักรสำหรับงานหนักแผ่นยางโช้คอัพQ235 แผ่นป้องกันการสั่นสะเทือนเสริมเหล็ก

หยุดการกระแทกพื้นแบบทำลายล้าง การเคลื่อนตัวของเครื่องจักร และความล้าของคอนกรีตที่แหล่งกำเนิด

ในโรงงานผลิตที่มีผลผลิตสูง เครื่องจักรที่ใช้งานหนัก เช่น เครื่องอัดไฮดรอลิก เครื่อง CNC เครื่องปั๊มขึ้นรูป และค้อนตีขึ้นรูป จะสร้างพลังงานจลน์จำนวนมหาศาล หากปล่อยทิ้งไว้โดยไม่ตรวจสอบ คลื่นกระแทกขนาดใหญ่เหล่านี้จะแพร่กระจายโดยตรงไปยังฐานรากคอนกรีตของโรงงานในลักษณะการสั่นสะเทือนที่เกิดจากของแข็ง เมื่อเวลาผ่านไป สิ่งนี้นำไปสู่การแตกร้าวของโครงสร้าง การสึกหรออย่างรวดเร็วของส่วนประกอบเครื่องจักรราคาแพง การสูญเสียความแม่นยำของเครื่องมืออย่างรุนแรง และเสียงฮัมที่ดังกึกก้องซึ่งละเมิดมาตรฐานความปลอดภัยในอุตสาหกรรม
สถานประกอบการของคุณเผชิญกับความเสี่ยงในการปฏิบัติงานที่มีเดิมพันสูงเหล่านี้หรือไม่
ความเสียหายของคอนกรีตและอาคาร:แรงกระแทกขนาดเล็กซ้ำแล้วซ้ำเล่าทำให้แผ่นพื้นคอนกรีตแตกเป็นชิ้นเล็กชิ้นน้อย สร้างความเสียหายให้กับเสาโครงสร้างโดยรอบ และคลายสลักเกลียวที่ยึดพื้น
การสูญเสียความแม่นยำของเครื่องมือ:การสั่นสะเทือนความถี่สูงทำให้เกิดการสั่นของเครื่องมือ ส่งผลให้พื้นผิวสำเร็จไม่ดี เส้นทางพิกัด CNC ที่ไม่ตรงแนว และชิ้นงานถูกปฏิเสธ
เสียงสะท้อนทางเสียงที่รุนแรง:คลื่นกระแทกความถี่ต่ำที่เคลื่อนที่ผ่านพื้นและแผ่ออกไปอีกครั้งเป็นเสียงในอากาศ ทำให้เกิดสภาพแวดล้อมที่มีเดซิเบลสูงและผู้ปฏิบัติงานเมื่อยล้า
การเดินและการเคลื่อนที่ของเครื่องจักร:เครื่องจักรกลหนักที่ไม่ได้จอดทอดสมอจะค่อย ๆ ลอยออกจากจุดที่กำหนด คุกคามความปลอดภัยของผู้ปฏิบัติงานและการตัดสายอุปทาน
แผ่นยางโช๊คอัพสำหรับเครื่องมือกลสำหรับงานหนักประเภท Hoan 100611 นำเสนอโซลูชันการแยกส่วนระดับมืออาชีพที่แน่วแน่ ออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อมที่มีภาระหนักมาก Hoan 100611ซีรีส์นี้ผสมผสานความยืดหยุ่นสูงของยางธรรมชาติวัลคาไนซ์ระดับพรีเมียมเข้ากับความแข็งแกร่งในการรับน้ำหนักมากของแผ่นเหล็กโครงสร้าง Q235 ในตัว

แกลเลอรี่ผลิตภัณฑ์

ซีรีส์ Hoan 100611 ได้รับการออกแบบมาเพื่อรองรับโหลดคงที่จำนวนมหาศาลและการกระแทกแบบไดนามิกที่รุนแรง ออกแบบทางวิศวกรรมด้วยโครงสร้างสองด้านที่เป็นเอกลักษณ์เพื่อมอบความเสถียรสูงสุดและประสิทธิภาพการแยกส่วน

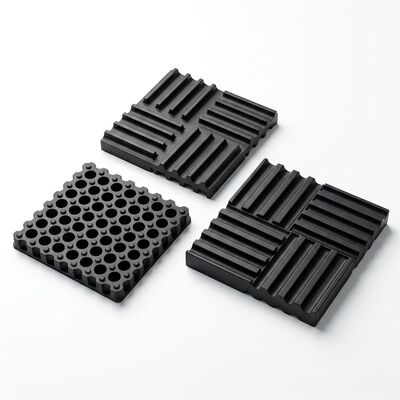

1. Hoan 100611 แผ่นโช้คอัพสำหรับงานหนัก (การกำหนดค่ามาตรฐาน)

พื้นผิวด้านบนมีส่วนต่อประสานที่แข็งแกร่งและสม่ำเสมอเพื่อกระจายน้ำหนักฐานของเครื่องจักร ป้องกันการรวมตัวของแรงกดในพื้นที่ และรับประกันการจัดตำแหน่งที่สมบูรณ์แบบ(รูปที่ 1: ALJ48 แผ่นยางกันสะเทือนเครื่องมือเครื่องจักรสำหรับงานหนัก ALJ48 โดดเด่นด้วยยางธรรมชาติวัลคาไนซ์สำหรับงานหนักพร้อมการเสริมเหล็กโครงสร้างภายใน)

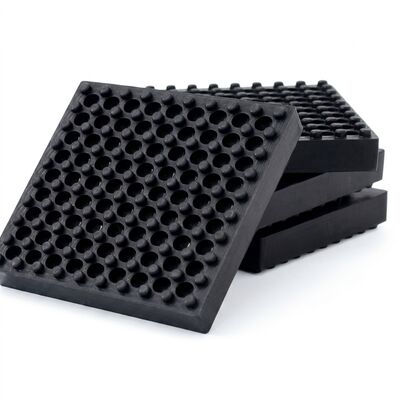

2. มุมมองการติดตั้งจริงด้านล่างประสิทธิภาพสูง
มุมมองระยะใกล้ที่เน้นโปรไฟล์ด้านล่างที่ได้รับการออกแบบทางวิศวกรรมขั้นสูง โดยแสดงเมทริกซ์ห้องลมแบบรูลึก ส่วนยื่นที่ยื่นออกมากันลื่น และความคล่องตัวในการติดตั้งในโลกแห่งความเป็นจริงภายใต้เครื่องจักรและอุปกรณ์หนัก(รูปที่ 2: โครงสร้างด้านล่างแบบวิศวกรรม - ถ้วยสูญญากาศที่มีรูลึกหลายจุดและส่วนยื่นที่ยื่นออกมาดักจับช่องอากาศ เพื่อเพิ่มประสิทธิภาพในการรองรับแรงกระแทกเป็นทวีคูณ ในขณะที่ให้การยึดเกาะด้านข้างสูงสุด)

คุณสมบัติหลักคุณประโยชน์

แผ่นเหล็กโครงสร้าง Q235 ในตัว:แผ่นยางแข็งส่วนใหญ่ต้องทนทุกข์ทรมานจากความเครียดเฉพาะที่ การนูน และการฉีกขาดภายใต้ฐานรากของเครื่องจักรหนัก ซีรีส์ Hoan 100611 รวมแผ่นเหล็ก Q235 พ่นทรายสำหรับงานหนักไว้ภายในแกน เม็ดมีดโครงสร้างนี้ทำหน้าที่เป็นตัวถ่วงน้ำหนัก โดยกระจายแรงแนวตั้งขนาดใหญ่ให้เท่ากันทั่วทั้งตัวอีลาสโตเมอร์ ป้องกันความเสียหายจากแรงเฉือน และทำให้มั่นใจว่าเครื่องจักรยังคงอยู่ในระดับที่สมบูรณ์แบบ
ส่วนที่ยื่นออกมาของรูลึกขั้นสูง:พื้นผิวด้านล่างได้รับการออกแบบทางวิศวกรรมด้วยเมทริกซ์ของรูนูนทรงกระบอกลึกที่ล้อมรอบด้วยส่วนที่ยื่นออกมาที่มีศูนย์กลางร่วมกัน รูปทรงนี้ทำหน้าที่ด้านวิศวกรรมที่สำคัญสองประการ:
ก. การเพิ่มประสิทธิภาพปัจจัยรูปร่าง:เนื่องจากยางแทบจะไม่สามารถอัดตัวได้โดยปริมาตร (o µ 0.5 อัตราส่วนปัวซอง) จึงต้องใช้พื้นที่ในการพองตัว รูลึกช่วยเพิ่มปริมาตรการขยายตัวภายใน เพิ่มประสิทธิภาพการโก่งตัวแบบไดนามิก
ข. การลดทอนแรงกระแทกด้วยลม:อากาศที่ติดอยู่ภายในโพรงลึกจะทำหน้าที่เป็นสปริงลมรอง ภายใต้การกระแทกอย่างกะทันหัน อากาศจะถูกบีบอัดด้วยแรงลม เพื่อดูดซับคลื่นกระแทกที่มีแอมพลิจูดสูง และปิดกั้นการแพร่กระจายของเสียงที่เกิดจากของแข็ง
ค. ด้ามจับที่มีแรงเสียดทานสูง:ส่วนที่ยื่นออกมาในขอบเขตทำหน้าที่เป็นขอบเขตการดูดสำหรับงานหนัก เพิ่มแรงเสียดทานสถิตและการประสานเชิงกลกับพื้นคอนกรีตเพื่อกำจัดการเคลื่อนตัวของเครื่องจักรโดยไม่ต้องใช้กาวเคมีที่มีฤทธิ์รุนแรง
ความสามารถในการปรับตัวรับน้ำหนักได้มาก (30 กก. ถึง 6,000 กก.):ซีรีส์ Hoan 100611 ประกอบด้วยรุ่นที่แตกต่างกัน 5 รุ่น นำเสนอช่วงการใช้งานที่กว้างอย่างไม่น่าเชื่อ ไม่ว่าจะแยกลู่วิ่งไฟฟ้าเชิงพาณิชย์หรือเครื่องกัด CNC หลายตัน ขนาดทางกายภาพและพิกัดพิกัดจะได้รับการปรับขนาดอย่างสมบูรณ์แบบเพื่อให้ตรงกับข้อกำหนดทางวิศวกรรมเฉพาะของคุณ
อีลาสโตเมอร์เกรดอุตสาหกรรมที่ซับแรงกระแทกได้สูง:ผลิตจากสารประกอบยางธรรมชาติกำมะถัน (NR) เกรดสูง แผ่นยางนี้ให้ความยืดหยุ่นที่โดดเด่นและการคืบคลานต่ำ มีความทนทานต่อการแพร่กระจายของ totear การเสื่อมสภาพของความร้อน โอโซน และความชื้น รับประกันอายุการใช้งานเกิน 10 ปีขึ้นไปภายใต้ภาระที่ต่อเนื่อง

ข้อมูลจำเพาะโดยละเอียด

ตารางด้านล่างแสดงพารามิเตอร์ทางวิศวกรรมที่แม่นยำสำหรับกลุ่มผลิตภัณฑ์ Hoan 100611 ค่าเหล่านี้ได้รับการรับรองว่าสนับสนุนการคำนวณโครงสร้างระดับมืออาชีพและการวางแผนการติดตั้งเครื่องจักร:

4 วิธีการติดตั้งแบบมืออาชีพ

เพื่อรองรับการออกแบบเครื่องจักร ประเภทพื้น และเวกเตอร์แรงไดนามิกที่แตกต่างกัน ซีรีส์ Hoan 100611 รองรับการกำหนดค่าการติดตั้งที่แตกต่างกันสี่แบบที่ผ่านการทดสอบภาคสนามแล้ว:
วิธีที่ 1: การวางตำแหน่งใต้ฝ่าเท้าโดยตรง
ขอบเขตการสมัคร:ดีลสำหรับเครื่องกลึง CNC เครื่องเจียร ลู่วิ่งเชิงพาณิชย์ และอุปกรณ์โรงงานเสริมที่มีแรงด้านข้างน้อยที่สุด และไม่มีข้อกำหนดสำหรับการยึดเชิงกลที่เข้มงวด
ขั้นตอน:
ก. ทำความสะอาดพื้นผิวคอนกรีตอย่างทั่วถึง ให้แน่ใจว่าปราศจากกรวด น้ำ และน้ำมันตัดกลึง
ข. ยกตีนเครื่องจักรโดยใช้แม่แรงไฮดรอลิกหรือโครงสำหรับตั้งสิ่งของสำหรับงานหนัก
ค. เลื่อนแป้น Hoan 100611 ไว้ใต้กึ่งกลางของแท่นปรับระดับหรือขารองรับของเครื่องd. ลดเครื่องลงช้าๆ โดยให้แน่ใจว่าฐานวางอยู่ในแนวตรงที่ด้านบนของแผ่นรองโดยปราศจาก

วิธีที่ 2: การติดตั้งแบบยึดพื้นแบบสลักเกลียว

ขอบเขตการสมัคร:ออกแบบมาสำหรับเครื่องจักรที่ต้องรับแรงจากด้านหนึ่งไปอีกด้านหนึ่งในระดับปานกลาง เช่น เครื่องผสมทางอุตสาหกรรมที่มีแรงบิดสูง พัดลม และปั๊มแบบลูกสูบ
ขั้นตอน:
ก. วางแผ่น Hoan 100611 ไว้ใต้ขาเครื่องและทำเครื่องหมายจุดกึ่งกลางบนพื้นคอนกรีตb. ย้ายแผ่นอิเล็กโทรดไปด้านข้าง เจาะรูนำเข้าไปในคอนกรีต และสอดสลักเกลียวยึดพื้นแบบขยายสำหรับงานหนัก
ค. วางแผ่น Hoan 100611 ไว้เหนือสลักเกลียวอีกครั้ง
ง. ติดตั้งแหวนรอง/ปลอกหุ้มยางแบบอ่อนประสิทธิภาพสูงที่ด้านบนของหน้าแปลนยึดของเครื่อง เพื่อป้องกันการสัมผัสระหว่างโลหะกับโลหะโดยตรง ("การเชื่อมอะคูสติก")
จ. สอดสลักเกลียวโครงสร้างผ่านรูยึดของเครื่องและแหวนรองยาง จากนั้นร้อยเข้าในพุกขยายพื้น ปรับให้แน่นตามข้อกำหนดเพื่อสร้างตัวผูกแยกการสั่นสะเทือนที่ยืดหยุ่น

วิธีที่ 3: การซ้อนซีรีส์หลายชั้น
ขอบเขตการสมัคร:ออกแบบมาสำหรับเครื่องทดสอบทางวิทยาศาสตร์หรือทางการแพทย์ที่มีความไวสูง โต๊ะฉายแสงที่มีความละเอียดสูง หรืออุปกรณ์ที่ต้องการการโก่งตัวคงที่อย่างมากและความถี่ธรรมชาติต่ำพิเศษ (เพื่อแยกการสั่นสะเทือนไมโครแผ่นดินไหวความถี่ต่ำ)
ขั้นตอน:
ก. วางแผ่น Hoan 100611 แผ่นแรกลงบนพื้นคอนกรีตโดยตรง
ข. วางแผ่นเหล็กชุบสังกะสีแบบจุ่มร้อนหนา 3 มม. ถึง 5 มม. (ตัดให้ตรงกับ LxWfootprint ที่แน่นอนของแผ่น) ที่ด้านบนของแผ่นแรก เอกสารนี้ทำหน้าที่เป็นตัวแบ่งโครงสร้างค. วางแผ่น Hoan 100611 แผ่นที่สองไว้บนแผ่นกั้นเหล็กd. ทำซ้ำตามต้องการ (ซ้อนกันได้สูงสุด 3 ชั้น) แผ่นเหล็กขั้นกลางจะกระจายแรงอัด ป้องกันการโก่งงอของอีลาสโตเมอร์ และช่วยให้ชุดประกอบมีความเสถียรในการหมุนภายใต้แรงกดสูง

วิธีที่ 4: พุกพื้นพร้อมตัวจำกัดขอบเขต
ขอบเขตการสมัคร:บังคับสำหรับเครื่องจักรที่ต้องรับแรงกระแทกด้านข้างอย่างรุนแรงและความเร็วสูง และแรงเฉือนแนวนอนขนาดใหญ่ เช่น เครื่องปั๊มขึ้นรูป กรรไกรปั๊มความเร็วสูง และเครื่องตีขึ้นรูปไฮดรอลิก
ขั้นตอน:
ก. ติดตั้งแผ่นอิเล็กโทรด Hoan 100611 ไว้ใต้กรอบฐานเครื่องหลักโดยตรงตามวิธีที่ 1 เพื่อจัดการกับการบีบอัดแบบคงที่และไดนามิกในแนวตั้งขนาดใหญ่
ข. ติดตั้งลิมิตเตอร์เหล็กแข็งอิสระหรือ "ตัวหยุด" บนพื้นคอนกรีตโดยรอบมุมทั้งสี่ของโครงฐานเครื่องจักร
ค. ยึดตัวจำกัดขอบเขตเหล่านี้กับพื้นโดยใช้สลักเกลียวพุกแบบกลไกสำหรับงานหนักd. ใส่แผ่นยางรองที่มีความทนทานสูงหรือแผ่น Hoan 100611 แนวตั้งระหว่างขอบเหล็กและโครงเครื่องจักร ซึ่งจะดูดซับแรงเฉื่อยด้านข้างขนาดใหญ่ระหว่างการกลับจังหวะขณะเดียวกันก็ป้องกันไม่ให้เครื่องกระโดด เดิน หรือพลิกคว่ำ

การใช้งานสากล

ซีรีส์ Hoan 100611 ได้รับความไว้วางใจทั่วโลกในโครงการอุตสาหกรรม เชิงพาณิชย์ และวิศวกรรมโครงสร้างที่มีความเข้มข้นสูง:
ศูนย์เครื่องจักรกลซีเอ็นซีที่มีความแม่นยำ:เครื่องกลึง เครื่องกัด เครื่องคว้าน และเครื่องคายประจุไฟฟ้า (EDM) ที่ต้องการความเสถียรของขนาดระดับต่ำกว่าไมครอน
เครื่องเจาะปั๊มความเร็วสูง:แยกคลื่นกระแทกแบบไดนามิกแบบไซคลิกขนาดใหญ่ ปกป้องแผ่นพื้นโรงงาน และป้องกันการส่งผ่านแรงสั่นสะเทือนไปยังสำนักงานใกล้เคียง
เครื่องอัดไฮดรอลิกหนักเครื่องจักรตีขึ้นรูป:ดูดซับเดือยโหลดแนวตั้งที่มีแอมพลิจูดสูง ปกป้องรากฐานจากการแตกร้าวเมื่อล้า
ลู่วิ่งไฟฟ้ายิมเชิงพาณิชย์:แยกการกระแทกที่เท้ากระทบซ้ำๆ ป้องกันการกระแทกโครงสร้างอย่างรุนแรงไม่ให้เข้าไปในเพดานที่พักอาศัยหรือสำนักงานที่อยู่ติดกัน
อุปกรณ์ดัดเฉือน:ดูดซับแรงสปริงกลับทางกลอย่างฉับพลันที่เกิดขึ้นระหว่างการแตกหักของแผ่นโลหะและรอบการดัดงอด้วยแรงบิดสูง
ห้องโรงงาน HVAC หนัก:แยกชิลเลอร์น้ำหลายตัน หอทำความเย็นทางอุตสาหกรรม และเครื่องอัดอากาศแบบหมุนหนัก
