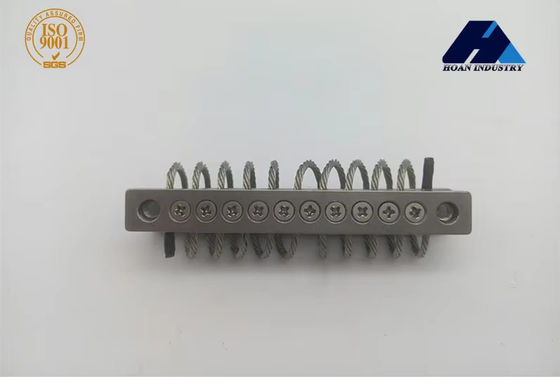

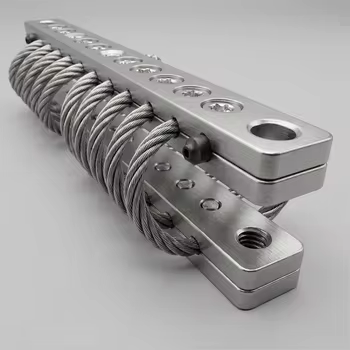

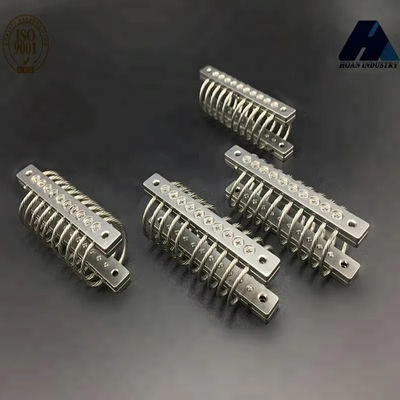

All-Metal JGX-0160E-4.8A Gimbal Wire Rope Isolator Rapid Energy Dissipation Compact UAV Camera Vibration Damper Mount

สรุป:
JGX-0160E-4.8A เป็นเครื่องแยกความสั่นสะเทือนจากกิมบัลแบบโลหะเต็ม ที่ออกแบบมาเพื่อควบคุมความสั่นสะเทือนอย่างแม่นยําในการใช้งานกล้อง UAV compactสร้างจากโลหะหมด ไม่ใช้ยางและเอลาสโตเมอร์, ส่งผลงานความอ่อนแอที่คงที่ ไม่ถูกผลกระทบจากอัตราการเปลี่ยนแปลงของอุณหภูมิ, การเผชิญกับ UV, หรือการสัมผัสเคมีเครื่องกลไกการระบายความสั่นสะเทือนพิเศษแปลงพลังงานกลไกเป็นความร้อน ภายในล้านวินาที, ให้ความเชื่อถือในความเป็นมาของการแยกแยกที่ต้องการการบํารุงศูนย์ตลอดอายุการใช้งานของสินค้าความจุ 8 กิโลกรัมที่มีการปรับแต่งการติดตั้งประเภท A ถูกปรับปรุงให้เหมาะสมกับ FPV น้ําหนักเบาและภาระประโยชน์ของกล้องการกระทํา.

ผลงานภาระแนวตั้ง

45° ความสามารถในการบรรทุกในทิศทาง

ผลงานภาระด้านข้าง

อุปกรณ์ลดความหนาว & วิศวกรรมวัสดุ

JGX-0160E-4.8A ประสบความสําเร็จการควบคุมการสั่นสะเทือนชั้นนําของมันสร้างจากโลหะทั้งหมดสถาปัตยกรรมการสูญเสียพลังงานอย่างรวดเร็วอุปกรณ์แปลงพลังงานการสั่นสะเทือนทางกลเป็นพลังงานความร้อนระดับต่ําโดยการสับสนแห้งที่จุดติดต่อภายในซึ่งกระจายไปในอากาศรอบตัวในระยะ 3-5 มิลลิสekunth ต่อรอบไม่มีสารไฮดรอลิกที่จะรั่วไหล ไม่มีองค์ประกอบเอลาสโตเมอร์ที่จะแตก และไม่มีการเชื่อมโยงทางกลที่จะสวมผลประกอบการปรับปรุงความอ่อนแอโดยไม่ต้องบํารุงรักษาตลอดอายุการใช้งานของ UAV.

แผ่นพื้นฐานถูกแปรรูปจาก 6061-T6 อลูมิเนียมสลัด billet ด้วยการเสร็จสิ้นพื้นผิว anodized แข็งแรง (ประเภท III, MIL-A-8625 ที่สอดคล้อง)นี่ทําให้มีชั้นออกไซด์ขนาด 50 ไมครอน ที่ทนต่อการกัดกรองไฟฟ้าเมื่อติดตั้งกับกรอบเครื่องบินไร้สายใยคาร์บอนสกรูหัวโคลนเหล็กสแตนเลสเกรด 12.9 ที่เคลือบด้วยโอกไซด์สีดําถูกจัดส่งเป็นเครื่องเชื่อมแบบมาตรฐาน

คู่มือการติดตั้ง

1. ตรวจสอบว่าน้ําหนักของภาระประโยชน์อยู่ในช่วง 1.4N และ 3.4N (30% - 70% ของภาระสถิติสูงสุด 4.8N) เพื่อให้มีความสามารถในการลดความหน่วงได้เป็นทางเลือก
2. เลือกการปรับแต่งการติดตั้งที่ต้องการ (A ถึง E หรือชนิด S) ตามกิโมเทอรี่กรอบกิมบัลของคุณการตั้งค่าอื่นๆ สามารถใช้ได้ตามคําขอ.
3. ทําความสะอาดพื้นผิวการติดตั้งทั้งหมดด้วยแอลกอฮอลล์ไอโซโพรพีล ใช้ผิวบางของสารสกัดกันการบวมกับเส้นประกอบการติดตั้งถ้าทํางานในสภาพแวดล้อมสเปรย์เกลือ
4. หลังการติดตั้ง ทําการทดสอบการสกัดสั่นของพื้นดินจาก 5-500 Hz เพื่อตรวจสอบผลการแยกตัวก่อนการใช้เครื่องบิน

การประกันคุณภาพและการปฏิบัติตามมาตรฐาน

ทุกตัวแยก JGX-0160E-4.8A ผ่านการตรวจสอบคุณภาพที่จําเป็น 4 ครั้ง ก่อนการจัดส่ง: (1) การตรวจสอบมิติโดยใช้อุปกรณ์ CMM ด้วยความแม่นยํา ± 0.02mm ตามแผนวิศวกรรม(2) การตรวจสอบความตึงของสายไฟที่ 150% ของภาระนาม; (3) ลักษณะความแข็งแรงแบบไดนามิก ผ่านความถี่ความถี่ 5-2000 Hz บนโต๊ะกระแทกไฟฟ้าไอนามิก(4) การตรวจสอบภาพและมิติสุดท้ายที่มีการติดตามชุดไปยังจํานวนความร้อนของวัสดุแท้โรงงานผลิตที่ได้รับการรับรองจาก ISO 9001: 2015 ของเรารักษาความสามารถในการติดตามชุดทั้งหมดจากสอยเหล็กที่เข้าถึงผ่านการหมายเลขลําดับสินค้าเสร็จ

สนามการใช้งาน

1. UAVs การถ่ายภาพจากอากาศและภาพถ่าย
2. เครื่องบินดรออนส์ตรวจสอบอุตสาหกรรมและติดตามทรัพย์สิน
3. แพลตฟอร์มสํารวจการเกษตรแม่นยํา
4. LiDAR และอุปกรณ์ถ่ายภาพความร้อน
5. FPV การแข่งขันและฟรีสไตล์ Quadcopters
6. ระบบเครื่องบินดรอนค้นหาและช่วยเหลือ
