JGX-0480D-75A ลวดเชือกการสั่นสะเทือน Isolator Non-Linear Smoothing Shock การลดทอนการบำรุงรักษาฟรีอายุการใช้งานยาวนาน

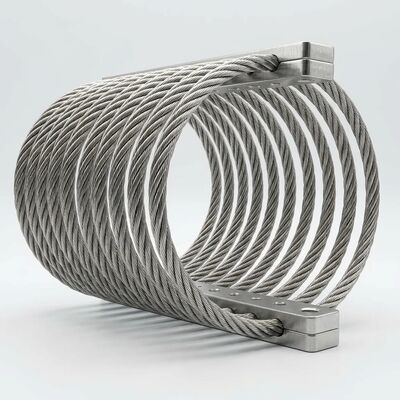

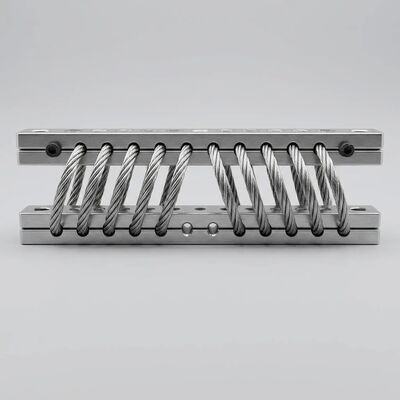

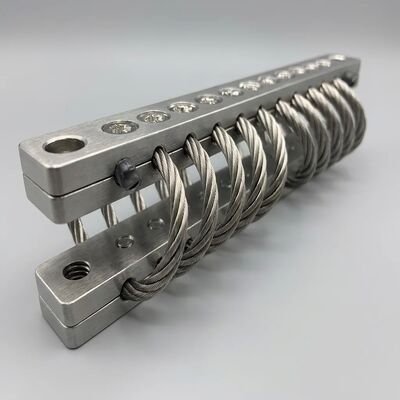

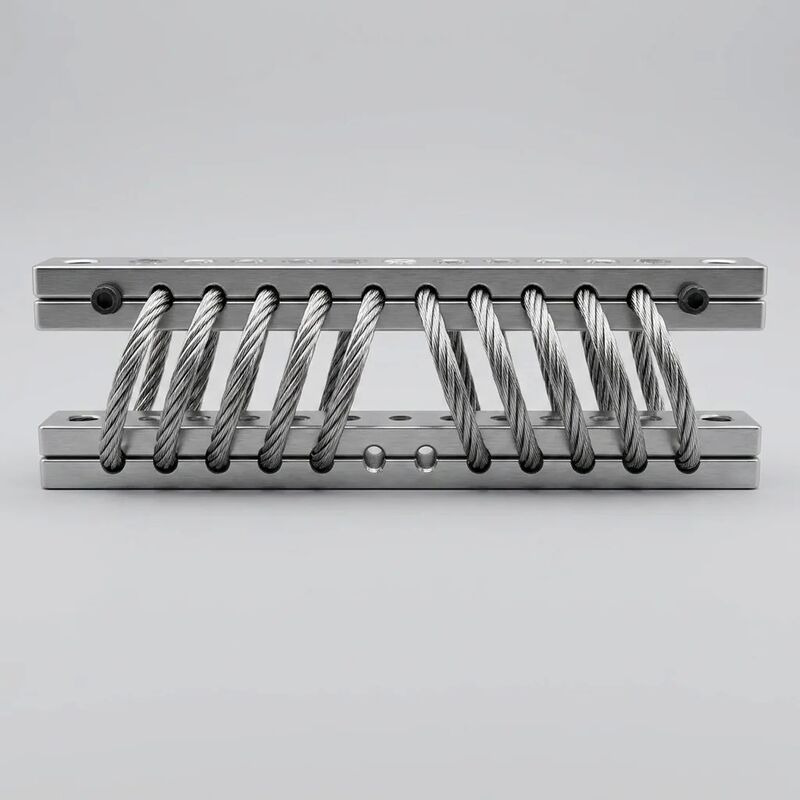

JGX-0480D-75A ตัวแยกการสั่นสะเทือนของลวดสลิง – อายุการใช้งานยาวนานโดยไม่ต้องบำรุงรักษาพร้อมการลดทอนแรงกระแทกที่พิสูจน์แล้ว

ที่JGX-0480D-75A ตัวแยกการสั่นสะเทือนของเชือกลวดนำมารวมกันเทคโนโลยีการลดทอนแรงกระแทกแบบไม่เชิงเส้นและกสถาปัตยกรรมโลหะทั้งหมดที่ไม่ต้องบำรุงรักษาเพื่อมอบการควบคุมการสั่นสะเทือนที่คาดการณ์ได้และมีอายุการใช้งานยาวนานสำหรับการติดตั้งทางอุตสาหกรรมที่มีความต้องการมากที่สุด ตรวจสอบกับMIL-STD-810H(ข้อพิจารณาทางวิศวกรรมสิ่งแวดล้อม) และMIL-STD-167-1A(การสั่นสะเทือนทางกลของอุปกรณ์บนเรือ) ตัวแยกนี้แสดงให้เห็นถึงความสมบูรณ์ของโครงสร้างและความสม่ำเสมอของประสิทธิภาพที่จำเป็นสำหรับการปกป้องอุปกรณ์ที่มีความสำคัญต่อภารกิจ ซึ่งการเข้าถึงการบำรุงรักษามีจำกัด และความน่าเชื่อถือในการปฏิบัติงานเป็นสิ่งสำคัญยิ่ง

การปรับให้เรียบและการลดทอนแรงกระแทกแบบไม่เชิงเส้น

• การตอบสนองความแข็งแบบปรับตัว:รูปทรงลวดสลิงแบบขดลวด 8 ขดสร้างเส้นโค้งแรง-การกระจัดที่ไม่เป็นเชิงเส้นโดยจงใจ. ในช่วงการทำงานปกติ (0–70% ของการโก่งตัวที่กำหนด) ความแข็งจะต่ำและก้าวหน้าอย่างต่อเนื่อง ทำให้สามารถแยกการสั่นสะเทือนอย่างต่อเนื่องได้ดีเยี่ยม การโก่งตัวที่สูงกว่า 70% เอฟเฟกต์การทำให้แข็งทื่อทางเรขาคณิตจะเปิดใช้งานและส่งมอบควบคุมการดูดซึมพลังงานที่ป้องกันการแข็งตัวและจำกัดแรงส่งสูงสุดในระหว่างเหตุการณ์ช็อต
• คูลอมบ์ทำให้หมาด ๆ โดยมีสัดส่วนการกระจัด:แรงเสียดทานระหว่างสายไฟฟ้าทั่วทั้งโครงสร้าง IWRC ขนาด 7×19 ทำให้เกิดการหน่วงซึ่งจะเพิ่มขึ้นตามแอมพลิจูดของการกระจัด นี้กลไกการควบคุมตนเองให้การหน่วงต่ำ (ζ data 0.05) ในระหว่างการสั่นสะเทือนในสภาวะคงตัวแอมพลิจูดขนาดเล็กเพื่อการแยกความถี่สูงที่เหนือกว่า และการทำให้หมาด ๆ สูง (ζ data 0.20) ระหว่างการกระแทกชั่วคราวแอมพลิจูดขนาดใหญ่เพื่อการกระจายพลังงานอย่างรวดเร็ว
• การลดทอนพัลส์ช็อต:การทดสอบการส่งผ่านแรงกระแทกที่วัดได้แสดงให้เห็นอัตราเร่งสูงสุดลดลงถึง 85%ที่พัลส์อินพุตฮาล์ฟไซน์ 15 กรัม (ระยะเวลา 11 มิลลิวินาที) โดยมีการกระจัดที่เหลือเล็กน้อยหลังจากเหตุการณ์ช็อก ชุดประกอบลวดสลิงจะกลับสู่ตำแหน่งสมดุลโดยไม่ต้องตั้งค่าถาวร พร้อมสำหรับรอบการกระตุ้นครั้งต่อไป

อายุการใช้งานยาวนานโดยไม่ต้องบำรุงรักษา

• ช่วงเวลาบริการตามกำหนดเวลาเป็นศูนย์:การไม่มีส่วนประกอบของยาง โพลีเมอร์ หรือของเหลวโดยสมบูรณ์ช่วยขจัดกลไกการสึกหรอทุกอย่างที่ขับเคลื่อนกำหนดเวลาการเปลี่ยนตัวแยกวงจรแบบเดิม มีไม่มีอะไรต้องหล่อลื่น ปรับแรงบิด ตรวจสอบรอยแตกร้าว หรือเปลี่ยนใหม่ตลอดคะแนน >10&sup7; วงจรชีวิตความเหนื่อยล้า
• พื้นฐานการออกแบบชีวิต 15 ปี:การทดสอบอายุการใช้งานแบบเร่งภายใต้การหมุนเวียนด้วยความร้อนแบบรวม (-60°C ถึง +200°C) การสัมผัสกับหมอกเกลือ และการสาธิตการหมุนเวียนเชิงกลไม่มีการย่อยสลายที่วัดได้ในลักษณะการโก่งตัวของโหลดหรือประสิทธิภาพการหน่วงหลังจากจำลองการใช้งานเป็นเวลา 15 ปี พื้นผิว SS304 ขัดเงาด้วยไฟฟ้ายังคงปราศจากรอยเป็นรู การแตกร้าวจากการกัดกร่อนจากความเค้น หรือการโจมตีตามขอบเกรน
• ความเรียบง่ายในการติดตั้ง:การติดตั้งแบบสลักเกลียวเดี่ยวผ่านสตัดเกลียว M12 × 1.75 ไม่จำเป็นต้องมีการชิมมิง ฟิกซ์เจอร์การจัดตำแหน่ง หรือการปรับพรีโหลด ตัวแยกกระแสไฟตั้งศูนย์กลางตัวเองภายใต้น้ำหนักอุปกรณ์คงที่ และเริ่มจัดให้มีการแยกตัวตามจุดประสงค์การออกแบบทันที โดยไม่ต้องดำเนินการทดสอบการใช้งานหรือขั้นตอนการเจาะระบบ

การตรวจสอบตามมาตรฐาน MIL-STD

• การปฏิบัติตาม MIL-STD-810H:JGX-0480D-75A ได้รับการทดสอบภายใต้วิธี 514.8 (การสั่นสะเทือน) และวิธี 516.8 (การกระแทก) ของ MIL-STD-810H ซึ่งแสดงให้เห็นถึงประสิทธิภาพการแยกสัญญาณที่สม่ำเสมอตลอดช่วงความถี่และแอมพลิจูดที่ระบุ การเปิดรับอุณหภูมิตามวิธี 501.7 (อุณหภูมิสูง) และวิธี 502.7 (อุณหภูมิต่ำ) ยืนยันความสามารถในการปฏิบัติงานตั้งแต่ -60°C ถึง +200°C โดยไม่ทำให้ประสิทธิภาพลดลง
• การปฏิบัติตาม MIL-STD-167-1A:การทดสอบการสั่นสะเทือนประเภท 1 (การสั่นสะเทือนด้านสิ่งแวดล้อมของอุปกรณ์บนเรือ) ตรวจสอบความสามารถของตัวแยกสายในการปกป้องอุปกรณ์จากการสั่นสะเทือนที่เกิดจากโครงสร้างในช่วงความถี่ 4–50 Hz โดยมีความสามารถในการส่งผ่านที่วัดได้ต่ำกว่า 2.0 ทั่วทั้งสเปกตรัมการทดสอบทั้งหมดที่โหลดพิกัด
• การตรวจสอบการกัดกร่อนของหมอกเกลือ:สัมผัสกับสเปรย์เกลือที่เป็นกลางเกิน 500 ชั่วโมงตามมาตรฐาน ASTM B117 โดยไม่มีการเกิดสนิมสีแดงบนลวดสลิง SS304 หรือราวยึด ยืนยันความเหมาะสมสำหรับสภาพแวดล้อมทางอุตสาหกรรมทางทะเล นอกชายฝั่ง และชายฝั่ง

ข้อมูลจำเพาะทางเทคนิค

แอปพลิเคชันเป้าหมาย

• เรือและอุปกรณ์นอกชายฝั่ง:ปกป้องปั๊ม พัดลมระบายอากาศ ตู้ควบคุม และเครื่องจักรเสริมจากการสั่นสะเทือนที่ส่งผ่านตัวเรือและการกระแทกที่เกิดจากคลื่นบนเรือเชิงพาณิชย์ แพลตฟอร์มนอกชายฝั่ง และโรงงานผลิตลอยน้ำ การทดสอบ MIL-STD-167-1A จะตรวจสอบประสิทธิภาพในสภาพแวดล้อมการสั่นสะเทือนของบอร์ดเรือที่ความถี่ 4–50 Hz
• ระบบฉุกเฉินและสแตนด์บายทางอุตสาหกรรม:แยกชุดเครื่องสูบน้ำดับเพลิง ชุดเครื่องกำเนิดไฟฟ้าฉุกเฉิน และระบบจ่ายไฟสำรอง (UPS) ซึ่งการบำรุงรักษาทำไม่ได้และอุปกรณ์ต้องเริ่มทำงานได้อย่างน่าเชื่อถือหลังจากสแตนด์บายนานหลายปีในสภาพแวดล้อมที่ไม่มีเงื่อนไข
• อุปกรณ์เคลื่อนที่ขนาดใหญ่:ให้การแยกการสั่นสะเทือนสำหรับส่วนติดตั้งห้องโดยสารของผู้ปฏิบัติงาน กล่องควบคุมอิเล็กทรอนิกส์ และส่วนประกอบของระบบไฮดรอลิกบนเครื่องจักรก่อสร้าง รถเก็บเกี่ยวทางการเกษตร และยานพาหนะขนถ่ายวัสดุที่ทำงานในสภาวะกระแทกและการสั่นสะเทือนอย่างต่อเนื่อง
• กระบวนการผลิตเครื่องจักรที่สำคัญของโรงงาน:ปกป้องปั๊มที่ขับเคลื่อนด้วยกังหัน เครื่องหมุนเหวี่ยงความเร็วสูง และอุปกรณ์สูบจ่ายที่มีความแม่นยำในโรงงานแปรรูปสารเคมี เภสัชกรรม และอาหารในกระบวนการต่อเนื่อง ซึ่งการหยุดทำงานโดยไม่ได้วางแผนส่งผลให้เกิดการผลิตที่รุนแรงและผลกระทบด้านความปลอดภัย
• การใช้งานยับยั้งแผ่นดินไหว:คุณลักษณะความแข็งแบบไม่เชิงเส้นให้การแยกที่มีประสิทธิภาพในระหว่างการทำงานปกติ ในขณะที่การทำให้แข็งทื่อแบบก้าวหน้าจะจำกัดการเคลื่อนที่ของอุปกรณ์ในระหว่างเหตุการณ์แผ่นดินไหว ช่วยให้สามารถยับยั้งแผ่นดินไหวโดยธรรมชาติโดยไม่ต้องแยกส่วนหรือหยุดจำกัด
• อุปกรณ์โครงสร้างพื้นฐานการขนส่ง:แยกตู้ส่งสัญญาณทางรถไฟ มอเตอร์พัดลมระบายอากาศในอุโมงค์ อุปกรณ์ตรวจสอบข้อต่อขยายสะพาน และอุปกรณ์อิเล็กทรอนิกส์ระบบจัดการจราจร ออกจากการสั่นสะเทือนที่เกิดจากการจราจรอย่างต่อเนื่องและวงจรการขยายตัวเนื่องจากความร้อน

ความมุ่งมั่นด้านคุณภาพของ ECER:JGX-0480D-75A แต่ละเครื่องผลิตภายใต้ ISO 9001:2015 พร้อมความสามารถในการตรวจสอบย้อนกลับล็อตแต่ละรายการและเอกสารการทดสอบ เราจัดให้การสนับสนุนด้านวิศวกรรมแอปพลิเคชันฟรีรวมถึงการคำนวณการเลือกโหลด การสร้างเส้นโค้งการส่งผ่าน และความช่วยเหลือในการบูรณาการ 3D CADติดต่อเราตอนนี้เพื่อหารือเกี่ยวกับข้อกำหนดการแยกแรงกระแทกและการสั่นสะเทือนเฉพาะของคุณ ขอรายงานผลการทดสอบ หรือรับใบเสนอราคาปริมาณที่แข่งขันได้พร้อมการยืนยันระยะเวลารอคอยสินค้า
