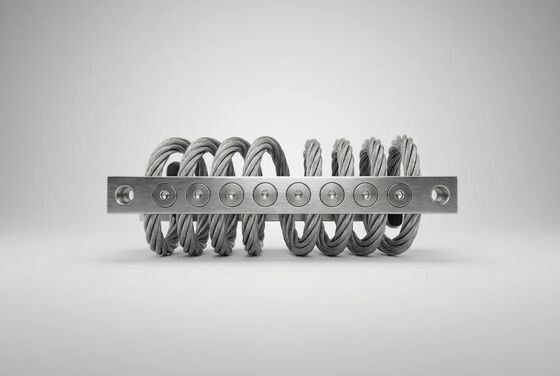

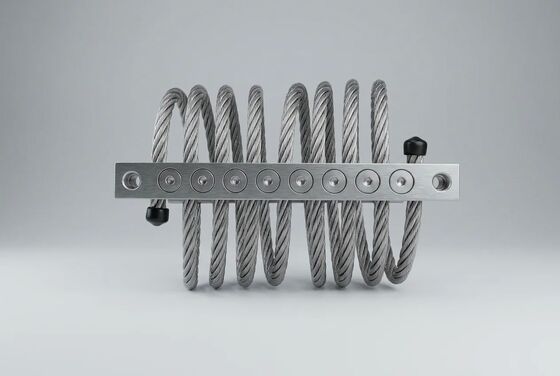

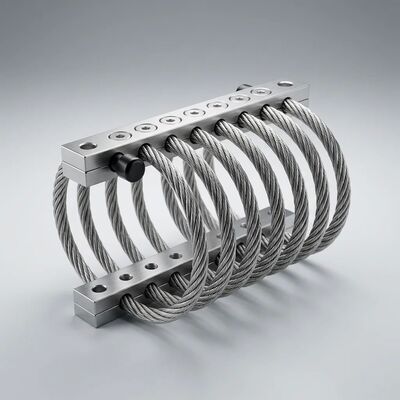

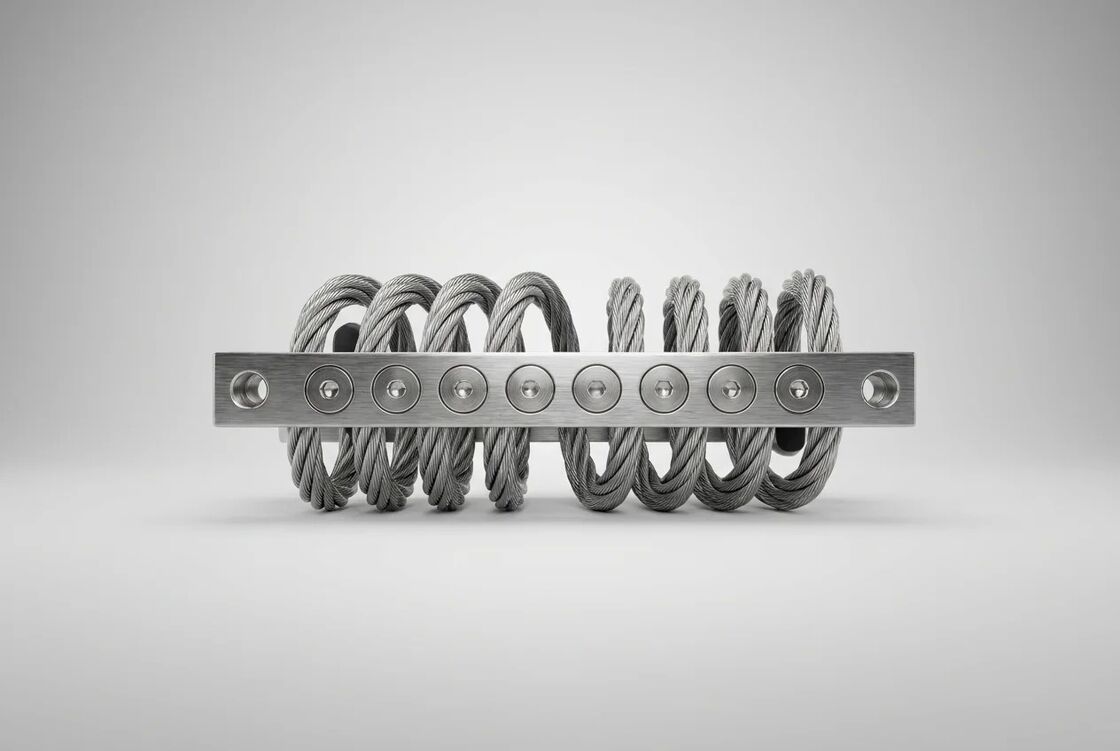

JGX-0648D-79A ตัวแยกการสั่นสะเทือนของเชือกลวดโลหะทั้งหมด การแยกหลายทิศทางแบบ 3 แกนเพื่อความทนทานสูงสุด

JGX-0648D-79A ตัวแยกการสั่นสะเทือนของเชือกลวดโลหะทั้งหมด — การป้องกันหลายทิศทางแบบ 3 แกน

ที่เจจีเอ็กซ์-0648D-79Aเครื่องแยกการสั่นสะเทือนของเชือกลวดมีพนักงานโครงสร้างโลหะทั้งหมดผลิตจากสแตนเลสสตีลระดับพรีเมียม (เกรด 304 หรือ 316) ออกแบบมาให้ลดทอนแรงสั่นสะเทือนและการดูดซับแรงกระแทกที่เชื่อถือได้โดยไม่ต้องใช้ยางหรือส่วนประกอบอีลาสโตเมอร์แม้แต่ชิ้นเดียว ด้วยการขจัดวัสดุอินทรีย์ เครื่องแยกไอโซเลเตอร์จึงได้รับสถาปัตยกรรมการบริการที่ต้านทานการเสื่อมสภาพ การคืบคลาน และการเสื่อมสภาพของสิ่งแวดล้อม ซึ่งเป็นข้อได้เปรียบที่ชัดเจนสำหรับการติดตั้งทางอุตสาหกรรมที่ใช้ระยะเวลายาวนาน

การออกแบบโลหะทั้งหมดแปลงไปสู่ความทนทานสูงสุดได้อย่างไร

ยางยึดจะแข็งตัว แตกร้าว และหลุดร่อน JGX-0648D-79A ใช้การเสียดสีคูลอมบ์ระหว่างสายระหว่างเกลียวสเตนเลสสตีลที่พันเป็นเกลียวเป็นกลไกการหน่วงหลัก ซึ่งหมายความว่า:

• ไม่มีสารเคมีแก่ชรา— สแตนเลส 304/316 ไม่ออกซิไดซ์ บวม หรือเปราะในอายุการใช้งานนานหลายทศวรรษ
• ไม่มีการตั้งค่าการบีบอัด— คุณลักษณะการโก่งตัวของโหลดยังคงมีเสถียรภาพหลังจากผ่านไปหลายล้านรอบ
• ไม่มีการกำหนดการเปลี่ยนใหม่— แตกต่างจากตัวยึดแบบอีลาสโตเมอร์ที่ถือเป็นวัสดุสิ้นเปลือง ตัวแยกโลหะทั้งหมดเป็นฟิกซ์เจอร์ถาวร
• ผิวเคลือบพาสซีฟและขัดเงาด้วยไฟฟ้า— กำจัดจุดเริ่มต้นรอยแตกขนาดเล็กและเพิ่มความต้านทานการกัดกร่อนสูงสุด

การแยกหลายทิศทางแบบ 3 แกนที่แท้จริง

JGX-0648D-79A หน่วยเดียวจัดการแรงอัด การม้วน และแรงเฉือนได้พร้อมกัน รูปทรงของลวดสลิงแบบเกลียวจะสร้างโครงข่ายสปริงแดมเปอร์แบบสามมิติ โดยที่แต่ละแกนทำงานอย่างเป็นอิสระแต่ทำงานร่วมกันได้ ประสิทธิภาพการแยกเกิน90% ที่ความถี่เรโซแนนซ์ทั่วทั้งสามแกน ยืนยันโดยการทดสอบสเปกตรัมตอบสนองต่อแรงกระแทกต่อ GJB 150.18A

ซึ่งหมายความว่าอุปกรณ์ที่ติดตั้งบนตัวแยกกระแสไฟ JGX-0648D-79A จะได้รับการปกป้อง ไม่ว่าสัญญาณรบกวนจะมาจากการเคลื่อนที่ของพื้นในแนวตั้ง การแกว่งของโครงสร้างด้านข้าง หรือแรงบิดในการหมุน — ทั้งหมดนี้ผ่านโซลูชันการติดตั้งขนาดกะทัดรัดเพียงเครื่องเดียว

อัตราส่วนการหน่วงสูงสำหรับการควบคุมเสียงสะท้อน

อัตราส่วนการหน่วงที่วัดได้คือ≥ 15%(ฮิสทีเรีย ขึ้นอยู่กับแอมพลิจูด) การหน่วงระดับนี้เพียงพอที่จะระงับการขยายเสียงที่โครงสร้างเรโซแนนซ์ โดยไม่ทำให้เกิดความไวต่ออุณหภูมิหรือความเสี่ยงการรั่วไหลของของไหลที่เกี่ยวข้องกับแดมเปอร์ไฮดรอลิก ความสามารถในการหน่วงนั้นเป็นไปตามรูปทรงของลวดสลิง และไม่จำเป็นต้องมีการซีล ไม่ต้องเติมของเหลว และไม่มีการปรับเปลี่ยนเป็นระยะ

ข้อมูลจำเพาะทางเทคนิค

สถานการณ์การใช้งานทั่วไป

• คอมเพรสเซอร์อุตสาหกรรมและปั๊มลื่นไถล— ลดทอนการสั่นสะเทือน 8–15 Hz ที่ส่งไปยังโครงสร้างอาคาร
• ชุดเครื่องกำเนิดไฟฟ้าเครื่องยนต์ทางทะเล— โครงสร้างสแตนเลสทนทานต่อบรรยากาศที่เต็มไปด้วยเกลือโดยไม่มีการกัดกร่อน
• ตู้ส่งสัญญาณไฟฟ้าและตู้อิเล็กทรอนิกส์ริมรางรถไฟ— ปกป้องรีเลย์และส่วนประกอบ PCB ที่ละเอียดอ่อนจากการสั่นสะเทือนที่เกิดจากบัลลาสต์
• ห้องโดยสารควบคุมเครื่องจักรหนัก— ลดการสัมผัสแรงสั่นสะเทือนทั้งร่างกายเพื่อให้เป็นไปตามเกณฑ์ความสะดวกสบายของ ISO 2631
• การค้ำยันแผ่นดินไหวสำหรับชั้นวางเซิร์ฟเวอร์ศูนย์ข้อมูล— ให้ทั้งการแยกการสั่นสะเทือนระหว่างการทำงานปกติและการดูดซับแรงกระแทกระหว่างเหตุการณ์แผ่นดินไหว
• ติดตั้งเครื่องทำความเย็น HVAC และหอทำความเย็น— การออกแบบที่เป็นโลหะทั้งหมดช่วยลดการเสื่อมสภาพของโอโซนและรังสียูวี ซึ่งพบได้ทั่วไปกับแผ่นยางในการติดตั้งบนหลังคา

ติดต่อทีมวิศวกรรมการใช้งานของเราสำหรับกราฟเส้นโค้งการโก่งตัวของโหลด โมเดล 3D CAD หรือการกำหนดค่าคอยล์แบบกำหนดเองที่ปรับให้เหมาะกับน้ำหนักอุปกรณ์ของคุณและสเปกตรัมการกระตุ้น
