JGX-1276D-278B เครื่องแยกความสั่นสะเทือนจากเชือกสายไฟทุกทิศทาง สําหรับช่วงความถี่ภาระที่กว้างขวาง ในสภาพแวดล้อมที่รุนแรง

JGX-1276D-278B ตัวแยกการสั่นสะเทือนของเชือกลวด - การแยกหลายแกนพร้อมการตอบสนองความถี่บรอดแบนด์

ภาพรวมผลิตภัณฑ์

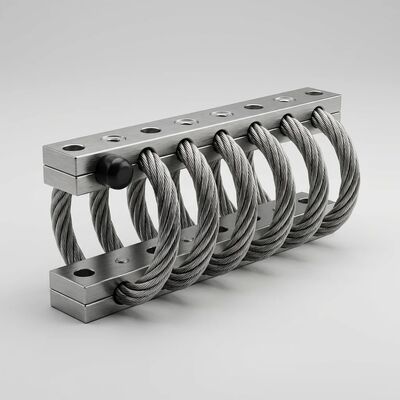

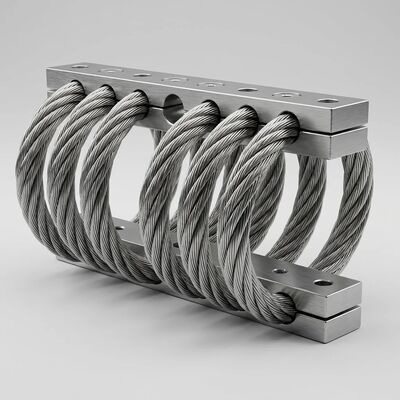

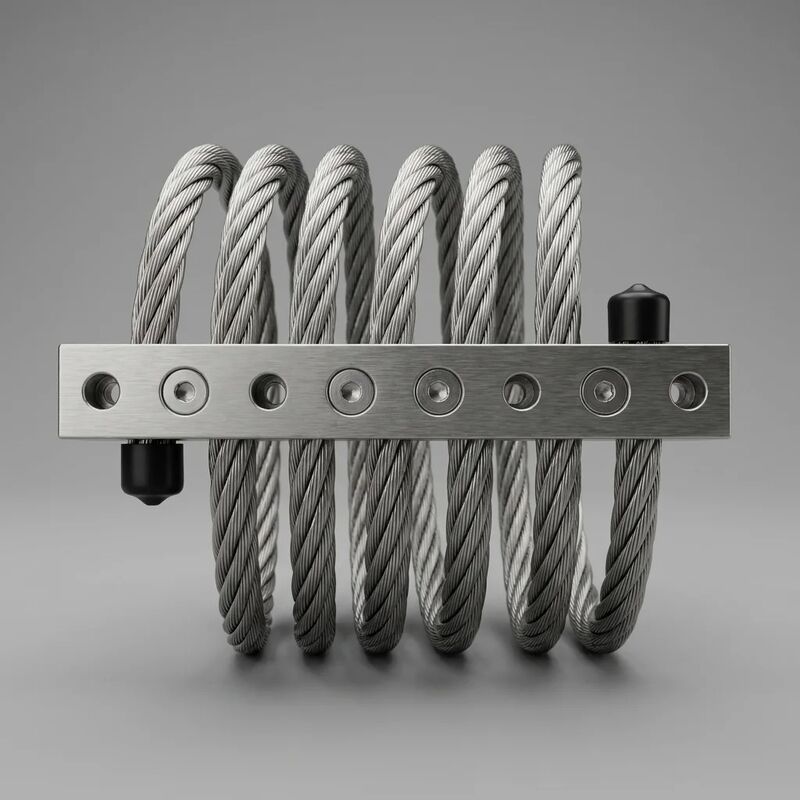

ที่เจจีเอ็กซ์-1276D-278Bคือเครื่องแยกการสั่นสะเทือนของเชือกลวดสเตนเลสแบบพันเกลียวที่สร้างขึ้นโดยเฉพาะการแยกแบบไดนามิกทุกทิศทางข้ามโหลดกว้างและสเปกตรัมความถี่. แกนลวดสลิง SS304 แปดห่วงถูกยึดอย่างสมมาตรระหว่างแท่งยึดอะลูมิเนียมอัลลอยด์ที่กลึงอย่างแม่นยำ ทำให้เกิดองค์ประกอบการแยกโลหะทั้งหมดที่แข็งแกร่งซึ่งทำงานได้อย่างน่าเชื่อถือจาก-70°ซ ถึง +300°ซโดยไม่มีส่วนประกอบที่เป็นยางซึ่งเสื่อมสภาพตามกาลเวลา

หลักการแยกทุกทิศทาง

JGX-1276D-278B แตกต่างจากสปริงแกนเดียวหรือตัวยึดยาง JGX-1276D-278B ใช้รูปทรงลวดสลิงแบบเกลียวที่ช่วยลดแรงสั่นสะเทือนในองศาอิสระทั้งหก: แกนการแปลสามแกน (แรงตึง/แรงอัด แรงเฉือนด้านข้างทั้งสองทิศทาง) และแกนหมุนสามแกน (ม้วน ระยะพิทช์ และการหันเห) ซึ่งสามารถทำได้โดยอาศัยกลไกการเสียดสีคูลอมบ์ระหว่างเกลียวลวดแต่ละเส้นภายในห่วงเชือกแต่ละเส้น ในขณะที่ตัวแยกเปลี่ยนรูปภายใต้การโหลดแบบไดนามิก ลวดสแตนเลสจะเลื่อนเข้าหากัน โดยแปลงพลังงานการสั่นสะเทือนจลน์เป็นการกระจายความร้อนระดับต่ำผ่านการหน่วงแรงเสียดทานแบบแห้ง

โหลดกว้างและครอบคลุมความถี่

แต่ละยูนิต JGX-1276D-278B รองรับ aช่วงการรับน้ำหนักคงที่ 2–55 กกโดยมีความถี่ธรรมชาติเป็นศูนย์กลาง5–8 เฮิรตซ์. กราฟความแข็งแบบไม่เป็นเชิงเส้นแบบก้าวหน้าของตัวแยกสายช่วยให้ปฏิบัติตามได้อย่างนุ่มนวลภายใต้การกระตุ้นความถี่สูงที่มีแอมพลิจูดต่ำ ขณะเดียวกันก็แข็งตัวอย่างต่อเนื่องภายใต้แรงกระตุ้นช็อตพลังงานสูง อัตราส่วนการหน่วงโดยทั่วไปมีตั้งแต่0.10 ถึง 0.20โดยมีปัจจัยการขยายเสียงสะท้อนด้านล่าง3.0ที่ความถี่วิกฤติ—มีประสิทธิภาพเหนือกว่าตัวยึดยางที่เทียบเท่ากันอย่างมาก ความสามารถในการส่งผ่านการสั่นสะเทือนในสเปกตรัม 10–2000 Hz ยังคงต่ำอย่างต่อเนื่อง ทำให้ตัวแยกนี้เหมาะสำหรับน้ำหนักบรรทุกทางอิเล็กทรอนิกส์ที่มีความละเอียดอ่อนและเครื่องมือวัดที่มีความแม่นยำ

วัสดุและการก่อสร้าง

ลวดสลิง SS304 เส้นผ่านศูนย์กลาง 6.4 มม. ผ่านการขัดเงาด้วยไฟฟ้าภายหลังการขึ้นรูปเพื่อขจัดรอยแตกขนาดเล็กที่พื้นผิว เพิ่มความต้านทานการกัดกร่อน และรักษาแรงเสียดทานระหว่างเกลียวที่สม่ำเสมอตลอดรอบการโหลดหลายล้านรอบ แท่งจับยึดอะลูมิเนียมอัลลอยด์มีพื้นผิวชุบอโนไดซ์พร้อมรูทะลุที่รีมอย่างแม่นยำซึ่งรองรับสลักเกลียวยึด M8 การอบชุบด้วยความร้อนเพื่อบรรเทาความเครียดจะใช้หลังจากการขดเพื่อรักษาเสถียรภาพของรูปทรงเกลียวและป้องกันการคืบคลานในระยะยาว

ความสามารถด้านสิ่งแวดล้อมขั้นสูงสุด

โครงสร้างโลหะทั้งหมดขจัดโหมดความล้มเหลวที่เกิดจากตัวแยกอีลาสโตเมอร์: ยางไม่แข็งตัวที่อุณหภูมิต่ำกว่าศูนย์ ไม่อ่อนตัวลงหรือคืบคลานภายใต้การสัมผัสที่อุณหภูมิสูงอย่างต่อเนื่อง และไม่มีโอโซนหรือรอยแตกร้าวที่เกิดจากรังสียูวี ตัวแยกทนทานการทดสอบสเปรย์เกลือเกิน 500 ชั่วโมง(เทียบเท่า ASTM B117) โดยไม่มีการย่อยสลายที่วัดได้ ทำให้เหมาะสำหรับการติดตั้งนอกชายฝั่ง ปฏิบัติการในทะเลทราย และการใช้งานในเขตอาร์กติก นอกจากนี้ยังทนทานต่อสารเคมีอุตสาหกรรมทั่วไป น้ำมันไฮดรอลิก และน้ำมันเชื้อเพลิงดีเซลโดยไม่สูญเสียประสิทธิภาพ

ข้อมูลจำเพาะทางเทคนิค

การใช้งานทั่วไป

กล่องอิเล็กทรอนิกส์สำหรับรถออฟโรด • คอนโซลนำทางและการสื่อสารบนเรือ • แท่นติดตั้งชุดเครื่องกำเนิดไฟฟ้าอุตสาหกรรม • การแยกคอมเพรสเซอร์ HVAC และเครื่องทำความเย็น • การส่งสัญญาณทางรถไฟและอุปกรณ์ข้างราง • เครื่องมือตรวจสอบแผ่นดินไหว • รถพ่วงรองรับภาคพื้นดินในการบินและอวกาศ • ห้องควบคุมเครื่องจักรสำหรับการทำเหมืองแร่และการก่อสร้าง • CT แบบเคลื่อนที่และระบบถ่ายภาพทางการแพทย์

ติดต่อทีมวิศวกรของเราเพื่อปรับแต่งการโก่งตัวของโหลดแบบกำหนดเอง รายงานการทดสอบแบบหลายแกน และราคา OEM ตามปริมาณ เราให้การสนับสนุนการวิเคราะห์การสั่นสะเทือนที่สมบูรณ์ รวมถึงข้อมูลเส้นโค้งการส่งผ่านและผลการจำลองไฟไนต์เอลิเมนต์ตามคำขอ
