JGX-1276D-278B เครื่องแยกความสั่นสะเทือนสายใยอายุยาวนานที่ไม่ต้องบํารุงรักษา เพื่อควบคุมแรงกระแทกทุกทิศทาง

JGX-1276D-278B ตัวแยกการสั่นสะเทือนของเชือกลวด - การป้องกันแรงกระแทกแบบไม่ต้องบำรุงรักษาสำหรับอุปกรณ์ที่สำคัญ

เหตุใดจึงเลือกเทคโนโลยีการแยกโลหะทั้งหมด

ตัวยึดการสั่นสะเทือนแบบยางและอีลาสโตเมอร์แบบทั่วไปมีจุดอ่อนพื้นฐาน: เนื่องจากมีอายุมากขึ้น เมื่อเวลาผ่านไปหลายเดือนหรือหลายปี การสัมผัสกับความร้อน โอโซน แสงยูวี น้ำมัน และรอบการโหลดซ้ำๆ จะทำให้สิ่งเหล่านี้แข็งตัว แตกร้าว คืบคลาน หรือเปลี่ยนรูปอย่างถาวร ที่เจจีเอ็กซ์-1276D-278Bกำจัดโหมดความล้มเหลวเหล่านี้ทั้งหมดผ่านทางมันโครงสร้างโลหะ 100%การส่งมอบการควบคุมการสั่นสะเทือนที่ไม่ต้องบำรุงรักษาและมีอายุการใช้งานยาวนานตลอดระยะเวลาหลายทศวรรษของการดำเนินงานอย่างต่อเนื่อง ไม่มีกำหนดช่วงเวลาการเปลี่ยนใหม่ ไม่มีการดริฟท์ประสิทธิภาพ ไม่มีการย่อยสลายที่ซ่อนอยู่

สถาปัตยกรรมที่ไม่ต้องบำรุงรักษา

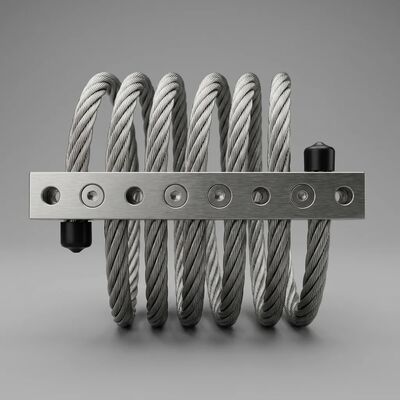

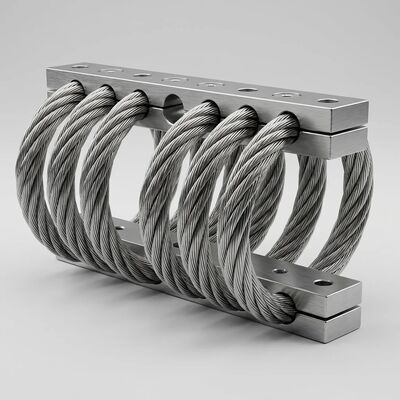

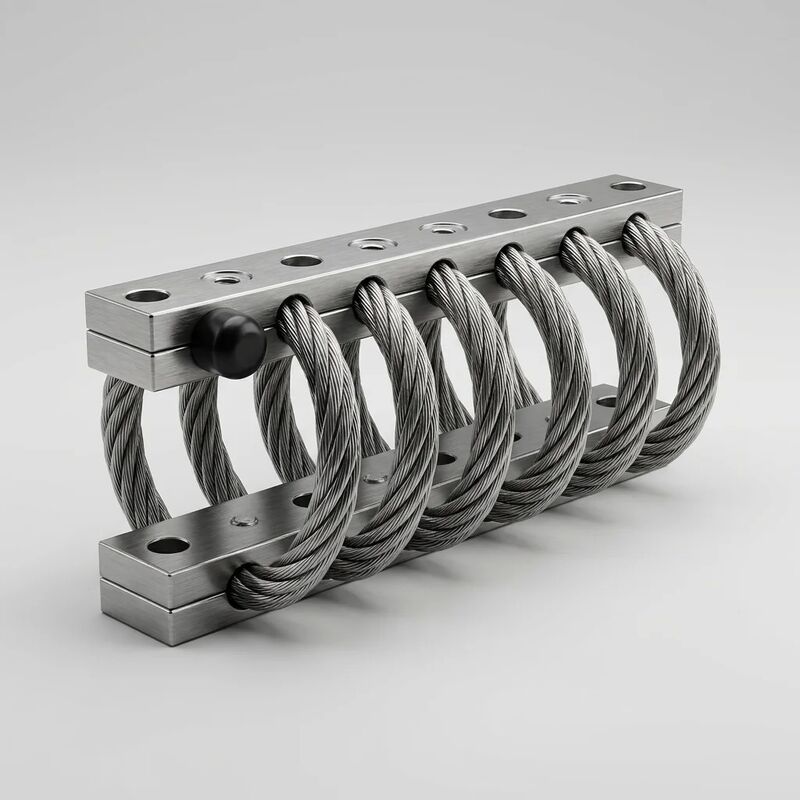

ที่แกนกลางของ JGX-1276D-278B นั้นมีเกลียว 8 วงที่เกิดจากเส้นผ่านศูนย์กลาง 6.4 มม. 7×19 เส้น เชือกลวดสแตนเลส SS304. สถาปัตยกรรมแบบหลายเส้นนี้เป็นกุญแจสำคัญในกลไกการหน่วงแบบยั่งยืนในตัวเอง เมื่อพลังงานการสั่นสะเทือนเข้าสู่ตัวยึด สายไฟแต่ละเส้นภายในแต่ละเกลียวจะเกิดการเลื่อนระดับไมโครกับสายไฟที่อยู่ติดกัน นี้การลดแรงเสียดทานของคูลอมบ์แปลงพลังงานกลเป็นความร้อนโดยตรง โดยไม่ต้องใช้ของเหลว ไม่มีพื้นผิวที่สึกหรอซึ่งต้องเติมใหม่ และไม่มีส่วนประกอบเสริมที่อาจเสียหายได้ ระบบกันสะเทือนทั้งหมดคือโดยธรรมชาติไปจนถึงเชือกลวดนั่นเอง

ประสิทธิภาพการดูดซับแรงกระแทกทุกทิศทาง

รูปทรงลวดสลิงแบบเกลียวช่วยให้ JGX-1276D-278B สามารถดูดซับและกระจายพลังงานกระแทกที่มาจากทิศทางใดก็ได้. ไม่ว่าอุปกรณ์ของคุณจะประสบกับเหตุการณ์ชั่วคราวที่เกิดจากการตกในแนวตั้ง แรงกระแทกด้านข้างจากการเคลื่อนตัวของยานพาหนะ หรือการสั่นแบบบิดจากเครื่องจักรที่กำลังหมุน ตัวแยกจะตอบสนองด้วยคุณลักษณะการโก่งตัวของแรงแบบไม่ลดลงอย่างต่อเนื่อง ภายใต้กโหลดคงที่ 2–55 กก. ต่อการติดตั้งความถี่ธรรมชาติจะอยู่ระหว่างนั้น5–8 เฮิรตซ์โดยมีแรงเสียดทานแบบแห้งซึ่งมีอัตราส่วนการหน่วงอยู่ที่0.10–0.20ที่จำกัดการขยายเสียงสะท้อนไปที่ต่ำกว่า 3.0 เท่าของแอมพลิจูดอินพุต—ป้องกันการขยายแบบทำลายล้างที่เกิดขึ้นกับระบบสปริงที่ไม่มีการหน่วงหรือแบบหน่วงเล็กน้อยได้อย่างมีประสิทธิภาพ

การก่อสร้างสำหรับงานหนักสำหรับสภาพแวดล้อมที่มีความต้องการสูง

ส่วนประกอบทุกชิ้นของ JGX-1276D-278B ได้รับการคัดสรรและดำเนินการเพื่อความทนทานสูงสุด:

• ลวดสลิง: สแตนเลส SS304, 7×19 เลย์ปกติด้านขวา, หลังการขึ้นรูปด้วยไฟฟ้าขัดเงาด้วยไฟฟ้าถึง Ra ≤ 0.4 μm. การตกแต่งพื้นผิวนี้ช่วยลดพื้นที่เริ่มต้นของการกัดกร่อนและรับประกันลักษณะการเสียดสีระหว่างเกลียวที่สม่ำเสมอตลอดอายุการใช้งาน
• แคลมป์บาร์: อลูมิเนียมอัลลอยด์ 6061-T6 ชุบอะโนไดซ์แบบแข็งเทียบเท่า MIL-A-8625 Type III ให้ชั้นพื้นผิวที่ทนทานและไม่นำไฟฟ้า ซึ่งป้องกันการกัดกร่อนของกระแสไฟฟ้าระหว่างแท่งอะลูมิเนียมและเชือกสแตนเลสในบรรยากาศชื้นหรือมีเกลือ
• อินเตอร์เฟซการติดตั้ง: รูทะลุ Ø8.5 มม. ที่คว้านอย่างแม่นยำบนแท่งทั้งสองยอมรับตัวยึด M8 มาตรฐาน การออกแบบแท่งแบบสมมาตรช่วยให้สามารถติดตั้งได้ในทิศทางใดก็ได้ ทั้งแนวนอน แนวตั้ง หรือมุม โดยไม่ส่งผลกระทบต่อประสิทธิภาพการแยกส่วน

ข้อมูลความยืดหยุ่นต่อสิ่งแวดล้อม

แนวทางการติดตั้งและบูรณาการ

การวางแนวการติดตั้ง: JGX-1276D-278B มีประสิทธิภาพเท่าเทียมกันในการกำหนดค่าการบีบอัด แรงเฉือน หรือเอียง 45° สำหรับน้ำหนักบรรทุกที่ต้องถูกกระตุ้นในแนวตั้งเป็นหลัก การติดตั้งในแนวตั้ง (โหมดการบีบอัด) จะช่วยปรับความสามารถในการรับน้ำหนักให้เหมาะสม สำหรับการใช้งานที่มีการรบกวนด้านข้างอย่างมาก การจัดเรียงแบบลาดเอียง 45° จะให้ความแข็งที่สมดุลในทุกแกน

แรงบิดของโบลต์: ตัวยึด M8 เกรด 8.8 แรงบิด 20–25 N·m ใช้แหวนรองแบบแบนทั้งสองด้านของแถบยึดเพื่อกระจายแรงยึดให้เท่ากัน ใช้ตัวล็อคเกลียวที่มีความแข็งแรงปานกลางสำหรับการติดตั้งที่มีการสั่นสะเทือนอย่างต่อเนื่อง

การตั้งค่าแบบหลายเมาท์: สำหรับชั้นวางอุปกรณ์และกล่องหุ้ม แนะนำให้ใช้รูปแบบการติดตั้งแบบสมมาตร 4 จุดหรือ 6 จุด มวลอุปกรณ์ทั้งหมดหารด้วยจำนวนอุปกรณ์ยึดควรอยู่ในช่วง 2–55 กก. ต่อตัวแยกเพื่อประสิทธิภาพการแยกที่เหมาะสมที่สุด

ภาคการใช้งานที่แนะนำ

อุปกรณ์ที่พักพิงการสื่อสารเคลื่อนที่ • ตู้ควบคุมแพลตฟอร์มนอกชายฝั่ง • สถานีควบคุมเครื่องจักรอุตสาหกรรมหนัก • บรรจุภัณฑ์เครื่องกำเนิดไฟฟ้าและกังหัน • อุปกรณ์อิเล็กทรอนิกส์สำหรับรถจักรรถไฟ • ระบบตรวจสอบรถบรรทุกลากเหมืองแร่ • ที่พักพิงถ่ายทอดสัญญาณกระจายเสียงและการสื่อสารโทรคมนาคม • น้ำหนักบรรทุกของยานพาหนะค้นหาและกู้ภัย • หน่วยกำลังไฟฟ้าของโรงพยาบาลสนามแบบพกพา • เครื่องมือสำรวจธรณีฟิสิกส์ • อุปกรณ์เสริมห้องเครื่องยนต์ทางทะเล • ระบบขับเคลื่อนสายพานลำเลียงคลังสินค้าห้องเย็น

เราให้การสนับสนุนด้านวิศวกรรมแอปพลิเคชันฟรี รวมถึงคุณลักษณะการโก่งตัวของโหลดสำหรับน้ำหนักบรรทุกเฉพาะของคุณ รายงานการทดสอบตารางเครื่องเขย่าแบบหลายแกน และการปรับเปลี่ยนแถบยึดแบบกำหนดเอง ติดต่อทีมขายด้านเทคนิคของเราเพื่อหารือเกี่ยวกับข้อกำหนดการแยกส่วนของคุณและขอตัวอย่างเพื่อการประเมิน
