| ชื่อแบรนด์: | Hoan |
| หมายเลขรุ่น: | เจจีเอ็กซ์-1598D-657B |
| ขั้นต่ำ: | 10 ชิ้น |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T ตะวันตกสหภาพ |

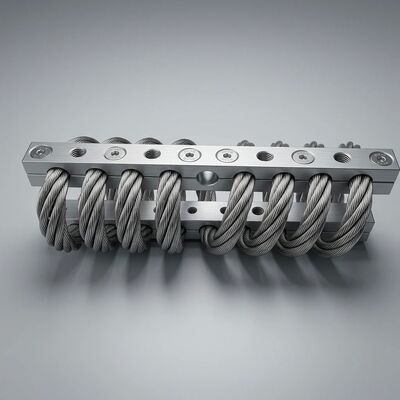

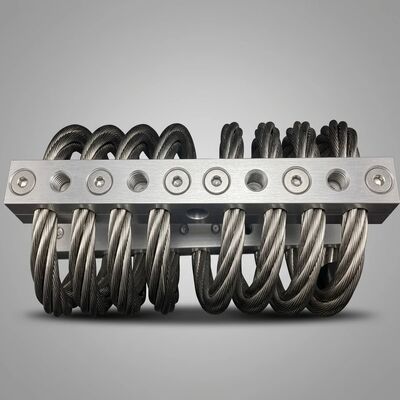

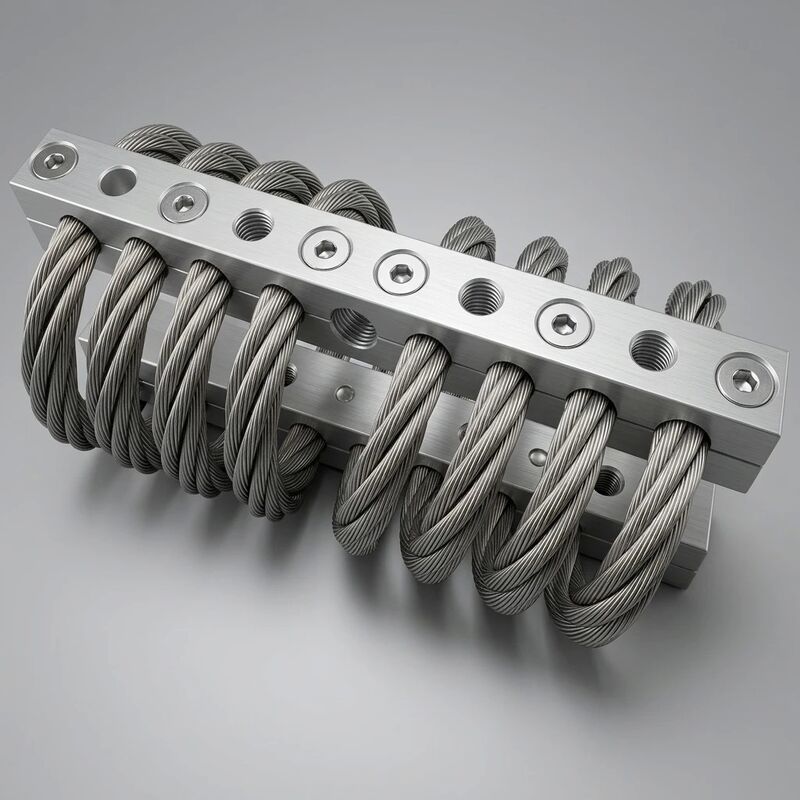

JGX-1598D-657B อยู่ในกลุ่มโซลูชันการแยกการสั่นสะเทือน โดยที่องค์ประกอบรับน้ำหนักและกระจายพลังงานทุกชิ้นเป็นโลหะ เช่น ยางศูนย์, เม็ดมีดอีลาสโตเมอร์เป็นศูนย์, ข้อต่อแบบไม่มีพันธะ กลไกการแยกแกนกลางคือเกลียวเชือกลวดสแตนเลส AISI 316L แบบเกลียว 8 ม้วน ซึ่งยึดที่ปลายทั้งสองข้างด้วยบล็อกโลหะผสมอลูมิเนียม 6061-T6 กลึง CNC พร้อมการเคลือบพื้นผิวแบบอะโนไดซ์แบบแข็ง สถาปัตยกรรมโลหะทั้งหมดนี้เป็นตัวเลือกทางวิศวกรรมที่โดดเด่นซึ่งแยกออกจากตัวยึดยางแบบทั่วไปและชุดสปริงแดมเปอร์: ไม่เน่าเปื่อย ไม่สามารถคืบคลานภายใต้การบีบอัดที่ยั่งยืน และไม่สามารถสูญเสียความแข็งจากการโจมตีทางเคมีหรือการเสื่อมสภาพจากความร้อน
ในเครื่องแยกอีลาสโตเมอร์ทั่วไป องค์ประกอบยางจะประกอบกับสปริง แดมเปอร์ และการเชื่อมต่อโครงสร้างไปพร้อมๆ กัน เมื่อฟังก์ชันใดฟังก์ชันหนึ่งเสื่อมคุณภาพลง ทั้งจากการแตกร้าวของโอโซน การบวมของน้ำมัน หรือชุดการบีบอัด ระบบแยกส่วนทั้งหมดจะหลุดออกจากข้อกำหนดเฉพาะ JGX-1598D-657B แยกบทบาทเหล่านี้ออกทางกายภาพ เกลียวเชือกลวดให้แรงคืนความยืดหยุ่น (ฟังก์ชันสปริง) ผ่านการเสียรูปทางเรขาคณิตของเส้นเหล็กแต่ละเส้นที่เลื่อนเข้าหากันภายใต้ภาระ แรงเสียดทานระหว่างเกลียวยังเป็นกลไกการกระจายพลังงานหลัก (ฟังก์ชันการทำให้หมาด ๆ ) ซึ่งให้อัตราส่วนการทำให้หมาด ๆ สม่ำเสมอระหว่าง 0.15 ถึง 0.25 ตลอดย่านความถี่พิกัดเต็ม บล็อกจับยึดอะลูมิเนียมอัลลอยด์ทำหน้าที่เป็นส่วนต่อประสานเชิงโครงสร้างกับอุปกรณ์และฐานรากโดยเฉพาะ โดยไม่มีการมีส่วนร่วมในวงจรลดแรงสั่นสะเทือน เนื่องจากฟังก์ชันทั้งสามได้รับการจัดการโดยองค์ประกอบทางกายภาพที่แยกจากกันซึ่งทำงานภายในขอบเขตการออกแบบเชิงเส้น ประสิทธิภาพจึงยังคงมีเสถียรภาพตลอดอายุการใช้งานที่คาดการณ์ไว้เต็มที่นานกว่า 20 ปี
ระยะวงจรชีวิตที่ไม่ต้องบำรุงรักษาไม่ใช่คำกล่าวอ้างทางการตลาด แต่เป็นผลโดยตรงจากการเลือกวัสดุและการกำจัดโหมดความล้มเหลว พิจารณาบัญชีแยกประเภทการบำรุงรักษาสำหรับการติดตั้งระบบสั่นสะเทือนทางอุตสาหกรรมทั่วไปในระยะเวลา 10 ปี:
สำหรับผู้ปฏิบัติงานฟลีทที่มีการติดตั้งแบบแยกส่วน 200 ตัวในสายการผลิต การขจัดภาระการบำรุงรักษานี้ ส่งผลให้สามารถประหยัดเวลาแรงงานของช่างเทคนิค สินค้าคงคลังของชิ้นส่วนทดแทน และเวลาหยุดทำงานโดยไม่ได้วางแผนได้ ความได้เปรียบด้านต้นทุนรวมในการเป็นเจ้าของ (TCO) เหนือทางเลือกอีลาสโตเมอร์มักจะตอบแทนส่วนต่างของราคาต่อหน่วยภายใน 3-4 ปีแรกของการดำเนินงาน
JGX-1598D-657B ประสบความสำเร็จการทำให้หมาด ๆ สูงลักษณะเฉพาะ (อัตราส่วนการหน่วง ζ = 0.15–0.25) ผ่านปรากฏการณ์ทางกายภาพที่เรียกว่าการเสียดทานคูลอมบ์ระหว่างเกลียวลวดที่อยู่ติดกันภายในแต่ละเชือกที่วาง เมื่อเกลียวเปลี่ยนรูปภายใต้อินพุตการสั่นสะเทือนภายนอก สายไฟแต่ละเส้นภายในมัดเกลียวจะเลื่อนไปแนบกับเพื่อนบ้านด้วยกล้องจุลทรรศน์ แรงเสียดทานแบบเลื่อนนี้แปลงพลังงานจลน์เป็นความร้อนที่ส่วนต่อประสานระหว่างเกลียวต่อเกลียว—กลไกการกระจายพลังงานเชิงกลล้วนๆ ที่ไม่ต้องใช้ของไหลที่มีความหนืด ไม่มีโพลีเมอร์ที่ทำให้หมาด ๆ ในชั้นที่จำกัด และไม่มีตัวดูดซับมวลที่ปรับแล้ว
พารามิเตอร์การออกแบบสามแบบควบคุมขนาดการหน่วง:
ผลลัพธ์ในทางปฏิบัติคือกราฟความแข็งแบบไม่เป็นเชิงเส้น: ที่แอมพลิจูดของการสั่นเล็กน้อย แรงเสียดทานของคูลอมบ์จะไม่ถูกเอาชนะ และตัวแยกจะทำงานเป็นสปริงยืดหยุ่นซึ่งมีความแข็งค่อนข้างสูงและมีการกระจายพลังงานต่ำ เมื่อแอมพลิจูดเพิ่มขึ้นเกินขีดจำกัดการเลื่อน การเลื่อนระหว่างเกลียวจะดำเนินไปอย่างต่อเนื่อง ความแข็งลดลง และแรงหน่วงเพิ่มขึ้น ตามธรรมชาติจะปกป้องอุปกรณ์ที่แยกออกจากกันจากเหตุการณ์การกระแทกที่มีการเคลื่อนที่ขนาดใหญ่โดยไม่มีระบบควบคุมที่ทำงานอยู่
| พารามิเตอร์ | ค่า |
|---|---|
| แบบอย่าง | เจจีเอ็กซ์-1598D-657B |
| วัสดุลวดสลิง | สแตนเลส AISI 316L (ขัดเงาไฟฟ้า) |
| วัสดุแคลมป์ | อลูมิเนียมอัลลอยด์ 6061-T6 (ฮาร์ดอะโนไดซ์ ความหนา 25μm) |
| เส้นผ่านศูนย์กลางลวดสลิง | 6.0 มม |
| การกำหนดค่าคอยล์ | 8 คอยส์ เกลียวสมมาตร |
| ขนาดโดยรวม | 160 มม. (ย) x 90 มม. (ก) x 75 มม. (ส) |
| น้ำหนักต่อหน่วย | 1.85 กก |
| รูปแบบรูยึด | รูทะลุ 4x Ø10.5 มม. (รับโบลท์ M10) |
| ช่วงโหลดแบบคงที่ | 50 กก. – 500 กก. ต่อภูเขา |
| การโก่งตัวสูงสุด (การบีบอัด) | 18 มม. ที่พิกัดโหลด |
| อัตราสปริงคงที่ | 28 นิวตัน/มม. – 280 นิวตัน/มม. (ก้าวหน้า ขึ้นอยู่กับโหลด) |
| ช่วงความถี่ธรรมชาติ | 5 Hz – 15 Hz (ขึ้นอยู่กับโหลด) |
| อัตราส่วนการทำให้หมาด ๆ (ζ) | 0.15 – 0.25 |
| อุณหภูมิในการทำงาน | -40°ซ ถึง +180°ซ |
| อุณหภูมิในการจัดเก็บ | -50°ซ ถึง +200°ซ |
| ชีวิตที่เหนื่อยล้า | > 2 * 10² รอบที่พิกัดโหลดคงที่ |
| พื้นผิวเสร็จสิ้น | ลวดสลิง: ขัดเงาด้วยไฟฟ้า (Ra ≤ 0.4 μm); ที่หนีบ: อโนไดซ์ (สีดำหรือสีใส) |
| การรับรอง | ISO 9001:2015, CE, RoHS, การเข้าถึง |
JGX-1598D-657B ติดตั้งผ่านรูทะลุ Ø10.5 มม. สี่รูที่จัดเรียงเป็นรูปสี่เหลี่ยมผืนผ้าบนบล็อกแคลมป์ด้านบนและด้านล่าง แนะนำให้ใช้โบลท์หัวหกเหลี่ยมมาตรฐาน M10 พร้อมแหวนรองแบบแบนและน็อตล็อคแรงบิดทั่วไป รูปทรงของคอยล์แบบสมมาตรช่วยให้สามารถติดตั้งได้ในทิศทางใดก็ได้ และอัตราสปริงแบบโปรเกรสซีฟช่วยลดความจำเป็นในการใช้ตัวลดหรือตัวหยุดการเคลื่อนที่ในทิศทางการบีบอัดภายใต้ภาระการทำงานปกติ สำหรับการใช้งานที่โหลดคงที่เข้าใกล้ขีดจำกัดบน (500 กก.) แนะนำให้กระจายโหลดไปยังหลายยูนิตแบบขนานเพื่อรักษาระยะการแยกที่เพียงพอภายใต้พีคแบบไดนามิก
หน่วย JGX-1598D-657B ทุกเครื่องได้รับการซีเรียลไลซ์แยกกันโดยมีตัวระบุที่แกะสลักด้วยเลเซอร์บนหน้าแคลมป์อะลูมิเนียม การทดสอบการยอมรับจากโรงงานประกอบด้วยความสอดคล้องของมิติ การตรวจสอบความสมมาตรของคอยล์ การตรวจสอบเส้นโค้งรับน้ำหนักและการโก่งตัวแบบคงที่ (พิกัดความเผื่อ ±5%) และการตรวจสอบผิวสำเร็จ ใบรับรองวัสดุสำหรับความร้อนลวดสลิง AISI 316L และล็อตบิลเล็ต 6061-T6 จะถูกจัดเก็บแบบดิจิทัลและตรวจสอบย้อนกลับไปยังหมายเลขซีเรียลแต่ละหมายเลข WNRLN รักษากระบวนการผลิตที่ได้รับการรับรองมาตรฐาน ISO 9001:2015 พร้อมด้วยการตรวจสอบย้อนกลับทุกชุดตั้งแต่การรับวัตถุดิบไปจนถึงบรรจุภัณฑ์ขั้นสุดท้าย
