ผลิตภัณฑ์แยกการสั่นสะเทือนส่วนใหญ่ได้รับการออกแบบและจัดอันดับสำหรับทิศทางการโหลดหลักเดียว โลกแห่งความเป็นจริงไม่ได้ทำงานเช่นนั้น เครื่องกำเนิดไฟฟ้าลื่นไถลบนแท่นนอกชายฝั่งมองเห็นการหมุนจากการเคลื่อนที่ของคลื่น มอเตอร์บดในเหมืองทะเลทรายประสบกับแรงกระแทกในแนวตั้งพร้อมกันจากการชนของแร่และการเตะด้านข้างจากปฏิกิริยาแรงบิดของสายพาน ชุดคอยล์พัดลมบนชั้นลอยของโรงงานเคมีทนทานต่อการสั่นสะเทือนของพื้นที่เกิดจากโครงสร้างและการแกว่งที่เกิดจากลม การติดตั้งตัวแยกแยกสำหรับแต่ละแกนมีค่าใช้จ่ายสูง ไม่มีประสิทธิภาพด้านพื้นที่ และทำให้เกิดเส้นทางความแข็งที่ขัดแย้งกัน

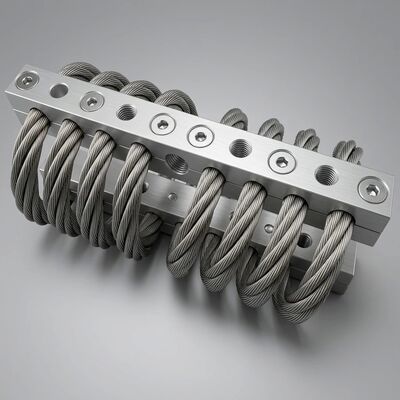

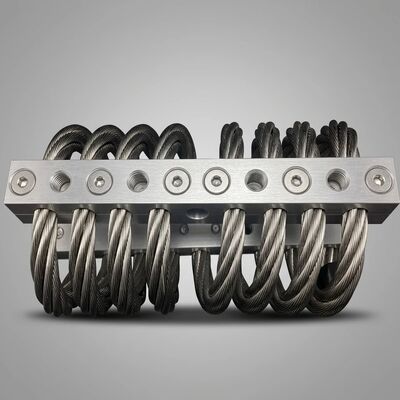

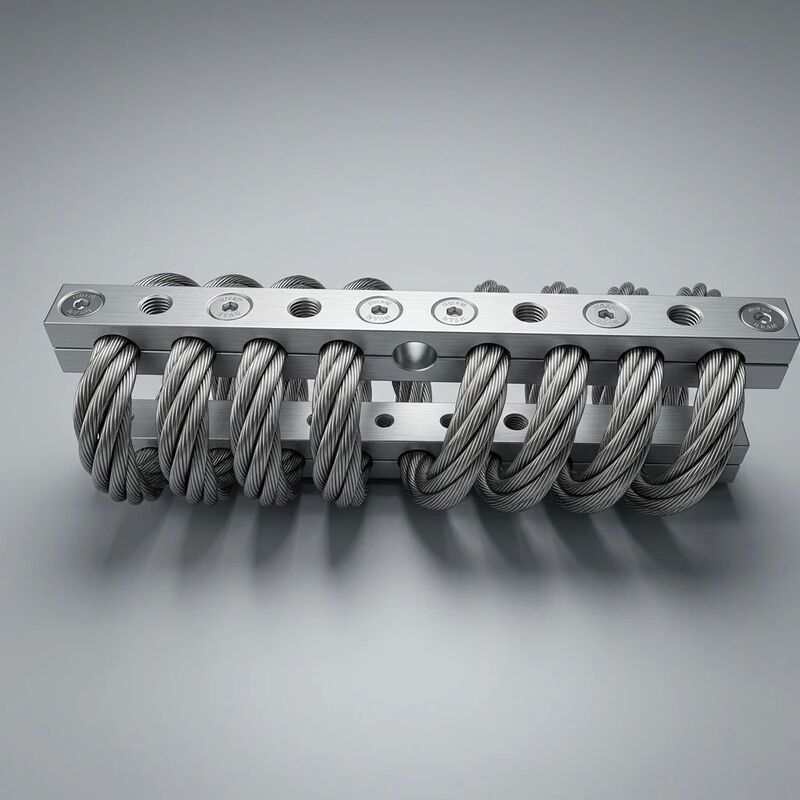

JGX-1598D-657B แก้ไขปัญหานี้ด้วยเกลียวเชือกลวด 8 ขดสมมาตรเส้นเดียวที่ทำหน้าที่เป็นการดูดซับแรงกระแทกแบบหลายแกนองค์ประกอบ: โหลดแรงอัด แรงเฉือน และม้วนได้รับการจัดการไปพร้อมๆ กันด้วยโครงสร้างทางกายภาพเดียวกัน ไม่มีแดมเปอร์เสริม ไม่มีโครงยึดแบบหลายขั้นตอน หนึ่งยูนิต สามแกน การป้องกันต่อเนื่อง
ความลับอยู่ที่รูปทรงของลวดสลิงแบบขดลวด เมื่อคอยล์สปริงถูกบีบอัด จะตอบสนองต่อโหลดตามแนวแกนเท่านั้น ทอร์ชั่นบาร์ตอบสนองต่ออินพุตการหมุนเท่านั้น อย่างไรก็ตาม เกลียวเชือกลวดจะต้องผ่านโหมดการเสียรูปควบคู่: การบีบอัดทำให้เกิดการทำให้แกนสั้นลงและการบิดเกลียวเล็กน้อยของเชือกแต่ละเส้น แรงเฉือนทำให้เกิดการโค้งงอของวงเกลียวรวมกับการเลื่อนระหว่างเกลียว โหลดแบบม้วนจะกระจายแบบไม่สมมาตรทั่วทั้งส่วนของห่วง ทำให้บางเส้นมีความตึงในขณะที่บางเส้นจะเข้าสู่การบีบอัด พฤติกรรมทางกลควบคู่นี้หมายถึงยูนิต JGX-1598D-657B เดียวจะกระจายพลังงานจากอินพุตการสั่นสะเทือนที่มาจากทุกทิศทาง ไม่ใช่ด้วยกลไกสามแบบที่แยกจากกัน แต่มีการตอบสนองทางโครงสร้างแบบองค์รวมหนึ่งเดียว
สำหรับวิศวกรออกแบบ สิ่งนี้จะทำให้สถาปัตยกรรมระบบการติดตั้งง่ายขึ้น ในกรณีที่วิธีการแบบดั้งเดิมอาจระบุตัวแยกแนวตั้งสี่ตัวบวกตัวลดด้านข้างสองตัวพร้อมขายึดแขนบิด (ส่วนประกอบเจ็ดชิ้น) อุปกรณ์เดียวกันมักจะได้รับการปกป้องด้วยยูนิต JGX-1598D-657B สี่ตัวในการจัดเรียงสี่เหลี่ยมมาตรฐาน โดยแต่ละยูนิตจะดูดซับส่วนแบ่งพลังงานการสั่นสะเทือนตามสัดส่วนตามแกนทั้งสามแกนพร้อมกัน
การกำหนดได้รับการรับรองสภาพแวดล้อมที่รุนแรงได้รับการสนับสนุนจากระบบการทดสอบที่เป็นเอกสาร ไม่ใช่การตัดสินแบบอัตนัย JGX-1598D-657B ได้รับการประเมินความทนทานต่อสิ่งแวดล้อมดังต่อไปนี้:
| มาตรฐานการทดสอบ | สภาพการทดสอบ | ระยะเวลา / รอบ | ผลลัพธ์ |
|---|---|---|---|
| มาตรฐาน ASTM B117 | สเปรย์เกลือเป็นกลาง (5% NaCl, 35°C) | 500+ ชั่วโมง | ไม่มีสนิมแดงบนเชือกลวด ไม่มีรูพรุนบนใบหน้าของแคลมป์ |
| IEC 60068-2-30 | วงจรความร้อนชื้น (25°C–55°C, 95% RH) | 21 วัน (42 รอบ) | การเปลี่ยนแปลงอัตราส่วนการหน่วง < 5% จากค่าพื้นฐาน |
| IEC 60068-2-14 | ช็อกความร้อน (-40°C ↔ +180°C) | 100 รอบ | ไม่แตกร้าว ไม่หลุดร่อน รักษาแรงบิดของแคลมป์ > 95% |
| ISO 9227 (แก้ไข) | การกัดกร่อนแบบวงจร (หมอกเกลือ + แห้ง + ชื้น) | 60 รอบ | พื้นผิวไม่เสียหาย; ความต่อเนื่องทางไฟฟ้าคงอยู่ในที่หนีบ |
| พิธีสารภายในองค์กร | การแช่สารเคมี (ดีเซล, น้ำมันไฮดรอลิก, หมอก 10% H₂SO₄) | 168 ชั่วโมงต่อของเหลว | ไม่มีการสูญเสียมวลเกิน 0.1%; ไม่มีการโจมตีพื้นผิวที่มองเห็นได้ |
การทดสอบเหล่านี้ยืนยันว่า JGX-1598D-657B ยังคงรักษาประสิทธิภาพการหน่วง อัตราความสมบูรณ์ของโครงสร้าง และความต้านทานการกัดกร่อนไว้ได้ หลังจากสัมผัสกับสภาวะเป็นเวลานานซึ่งจะทำให้ตัวยึดยางเปราะภายในไม่กี่สัปดาห์ และเจาะเหล็กกล้าคาร์บอนที่ไม่เคลือบผิวภายในไม่กี่วัน
วัสดุทุกชิ้นใน JGX-1598D-657B ได้รับการคัดเลือกเพื่อให้เข้ากันได้กับกัลวานิกในสภาพแวดล้อมที่มีคลอไรด์สูง ลวดสลิง AISI 316L มีโมลิบดีนัม 2-3% ซึ่งให้ความต้านทานการเกิดรูพรุนได้ดีกว่าสเตนเลสเกรด 304 มาตรฐานเมื่อมีคลอไรด์ แคลมป์อะลูมิเนียม 6061-T6 มีชั้นอโนไดซ์แข็ง 25 μm ซึ่งสร้างเกราะป้องกันอะลูมิเนียมออกไซด์ที่เป็นฉนวนไฟฟ้า ป้องกันการต่อด้วยไฟฟ้าระหว่างเชือกสเตนเลสและตัวอะลูมิเนียม แม้ว่าชุดประกอบจะเปียกด้วยสเปรย์เกลืออย่างต่อเนื่องก็ตาม การขัดเงาลวดสลิงด้วยไฟฟ้าจะขจัดสิ่งปนเปื้อนบนผิวเหล็กที่เกิดขึ้นระหว่างการวาดลวดและการพันเกลียว ช่วยเพิ่มความเสถียรของชั้นแบบพาสซีฟเพิ่มเติม ผลลัพธ์ที่ได้คือตัวแยกกระแสไฟฟ้าที่สามารถยึดเข้ากับอุปกรณ์ที่ไม่มีฝาปิด ลื่นไถลบนดาดฟ้าเปิด และใช้งานได้นานหลายปีโดยไม่มีการเสื่อมสภาพที่เกี่ยวข้องกับการกัดกร่อน
| พารามิเตอร์ | ค่า |
|---|---|
| แบบอย่าง | เจจีเอ็กซ์-1598D-657B |
| วัสดุลวดสลิงและการตกแต่ง | เหล็กกล้าไร้สนิม AISI 316L ขัดเงาด้วยไฟฟ้า (Ra ≤ 0.4 μm) |
| วัสดุยึดและการเคลือบ | อลูมิเนียมอัลลอยด์ 6061-T6, ฮาร์ดอะโนไดซ์ 25 μm (สีดำหรือสีใส) |
| เส้นผ่านศูนย์กลางลวดสลิง | 6.0 มม. (โครงสร้างเกลียว 7x19) |
| การกำหนดค่าคอยล์ | 8 คอยส์ เกลียวคู่แบบสมมาตร |
| โหลดแกน | แรงอัด / แรงเฉือน / ม้วน (พร้อมกัน) |
| ขนาดโดยรวม (ยาว x กว้าง x สูง) | 160 มม. x 90 มม. x 75 มม |
| มวลต่อหน่วย | 1.85 กก |
| อินเตอร์เฟซการติดตั้ง | รูทะลุ Ø10.5 มม. 4x รองรับตัวยึด M10 |
| ช่วงโหลดแบบคงที่ | 50–500 กก. ต่อพาหนะ (ทุกแกน) |
| การกระจัดสูงสุด (การบีบอัด) | 18 มม. ที่พิกัดโหลด |
| อัตราสปริงคงที่ | 28–280 นิวตัน/มม. (ก้าวหน้า ขึ้นอยู่กับ โหลดไฟฟ้า) |
| ความถี่ธรรมชาติ | 5–15 Hz (ปรับได้ผ่านการเลือกโหลด) |
| อัตราส่วนการทำให้หมาด ๆ | ζ = 0.15–0.25 (ขึ้นอยู่กับแอมพลิจูด) |
| อุณหภูมิในการทำงาน | -40°C ถึง +180°C (ต่อเนื่อง) |
| ชีวิตที่เหนื่อยล้า | > 2 * 10² รอบที่โหลดพิกัด |
| การจัดอันดับด้านสิ่งแวดล้อม | เทียบเท่า IP67; สเปรย์เกลือ 500+ ชม. (ASTM B117) |
| การรับรอง | ISO 9001:2015, CE, RoHS, การเข้าถึง |
การกำหนดขนาดที่ถูกต้องของ JGX-1598D-657B ต้องใช้ความรู้เกี่ยวกับมวลอุปกรณ์ที่รองรับ ตำแหน่งจุดศูนย์ถ่วงที่สัมพันธ์กับระนาบการติดตั้ง และความถี่กระตุ้นการสั่นสะเทือนที่โดดเด่น ตามแนวทางทั่วไป ความถี่ธรรมชาติของตัวแยกกระแสภายใต้ภาระคงที่ที่ใช้ควรน้อยกว่า 1/√2 (ประมาณ 0.707) คูณด้วยความถี่การกระตุ้นต่ำสุดเพื่อให้ได้การแยกตัวที่มีประสิทธิภาพ สำหรับเครื่องกำเนิดไฟฟ้าดีเซล 1,500 RPM (25 Hz) การเลือกรูปแบบการติดตั้งที่ให้ความถี่ธรรมชาติ 8–12 Hz จะทำให้ระบบอยู่ภายในขอบเขตการแยกตัวสำหรับการกระตุ้นหลัก ในขณะเดียวกันก็หลีกเลี่ยงการสั่นพ้องระหว่างการเริ่มต้นทางลาด วิศวกรแอปพลิเคชัน WNRLN ให้ความช่วยเหลือในการกำหนดขนาดฟรี รวมถึงการคำนวณการกระจายโหลดและคำแนะนำเค้าโครงการติดตั้งแบบหลายจุด ทุกครั้งที่มีคำถาม
JGX-1598D-657B แต่ละตัวมีหมายเลขซีเรียลสลักด้วยเลเซอร์ที่ไม่ซ้ำกันบนตัวแคลมป์ เอกสารคุณภาพดิจิทัล รวมถึงใบรับรองความร้อน 316L, ใบรับรองบิลเล็ต 6061-T6, บันทึกแบตช์อโนไดซ์, กราฟทดสอบการโก่งตัวของโหลด และรายงานการตรวจสอบขั้นสุดท้าย จะถูกจัดเก็บถาวรและเรียกค้นได้ตามหมายเลขซีเรียล แพคเกจเอกสารนี้สนับสนุนการตรวจสอบการปฏิบัติตามกฎระเบียบ การตรวจสอบประกันภัย และโปรแกรมการรับรองอุปกรณ์อีกครั้ง โดยไม่ต้องสุ่มตัวอย่างแบบทำลายหรือรื้อถอนภาคสนาม
