JGX-0160D-4.8A ตัวแยกการสั่นสะเทือนของลวดสลิง — โซลูชั่นสำหรับสภาพแวดล้อมที่รุนแรง

เมื่อตัวแยกมาตรฐานไม่เพียงพอ

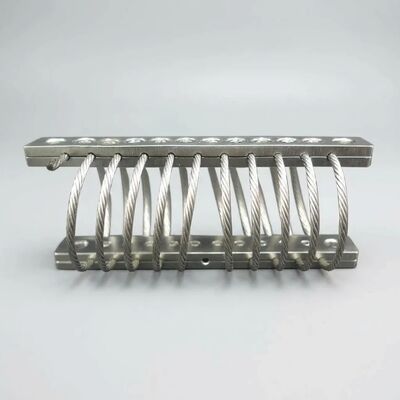

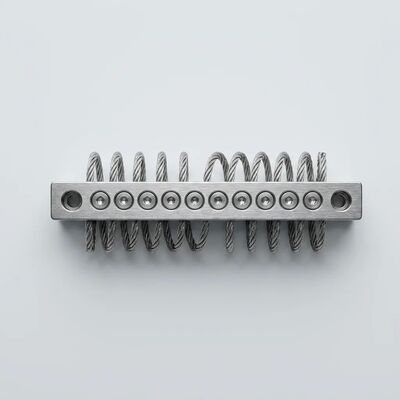

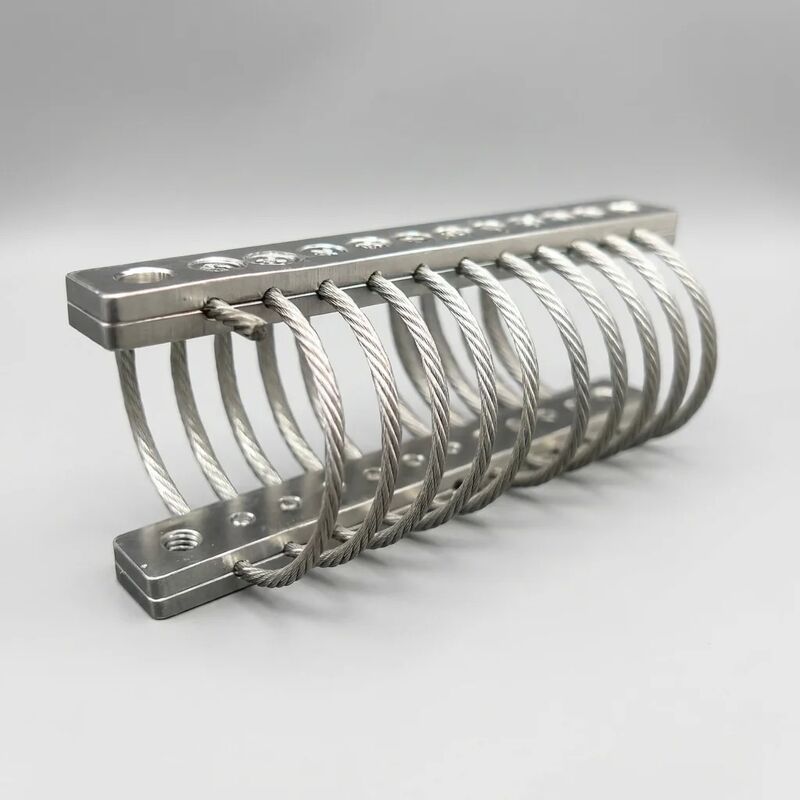

ในสภาพแวดล้อมที่สเปรย์เกลือกัดกร่อนพื้นผิวโลหะภายในเวลาไม่กี่เดือน ซึ่งอุณหภูมิโดยรอบผันผวน 80°C ระหว่างกลางวันและกลางคืน และที่ที่การเข้าถึงอุปกรณ์ทำให้การบำรุงรักษาตามปกติทำไม่ได้ — ตัวแยกยางและสปริงแบบธรรมดาอาจล้มเหลวอย่างคาดการณ์ได้ ที่JGX-0160D-4.8Aเครื่องแยกการสั่นสะเทือนของเชือกลวดถูกสร้างขึ้นมาโดยเฉพาะสำหรับเงื่อนไขเหล่านี้โดยรวมการแยกการสั่นสะเทือนแบบหลายทิศทางทุกแกนด้วยอายุการใช้งานยาวนานโดยไม่ต้องบำรุงรักษาที่ช่วยขจัดรอบการเปลี่ยนตามกำหนดเวลาที่มีอยู่ในทางเลือกที่เป็นอีลาสโตเมอร์ แกนกลาง: เกลียว 6 ขดทำจากลวดสลิงสแตนเลส 304 ขนาด 4.8 มม. ขัดเงาด้วยไฟฟ้า รับน้ำหนักคงที่ 160 กก. ทำงานได้อย่างน่าเชื่อถือตั้งแต่ -40°C ถึง +120°C

ความต้านทานต่อสิ่งแวดล้อม: ออกแบบมาเพื่อความทนทาน

สเปรย์เกลือและบรรยากาศทะเล

สแตนเลส 304 พร้อมการขัดพื้นผิวด้วยไฟฟ้าทำให้เกิดชั้นโครเมียมออกไซด์แบบพาสซีฟซึ่งจะซ่อมแซมตัวเองเมื่อมีรอยขีดข่วน ซึ่งเป็นข้อได้เปรียบที่สำคัญเหนือตัวยึดเหล็กกล้าคาร์บอนที่ทาสีหรือเคลือบซึ่งเริ่มเกิดการกัดกร่อนเมื่อการเคลือบขาดครั้งแรก ในการทดสอบสเปรย์เกลืออิสระตามมาตรฐาน ASTM B117 ลวดสลิง SS304 ขัดด้วยไฟฟ้ามีค่าเกินกว่านั้น1,000 ชมของการสัมผัสโดยไม่มีรูพรุนหรือการสลายตัวของโครงสร้าง ทำให้ JGX-0160D-4.8A เหมาะสำหรับ:

• ดาดฟ้าอุปกรณ์นอกชายฝั่ง (ปั๊ม เครื่องกำเนิดไฟฟ้า คอมเพรสเซอร์)
• โรงงานอุตสาหกรรมชายฝั่งภายในรัศมี 5 กม. จากแนวชายฝั่ง
• พื้นที่เครื่องจักรในเรือเชิงพาณิชย์ (แท่นยึดเครื่องยนต์ อุปกรณ์เสริม)
• โครงสร้างพื้นฐานของท่าเรือและท่าเรือ (ตัวขับเคลื่อนสายพานลำเลียง หน่วยกำลังของเครน)

อุณหภูมิสุดขั้วโดยไม่มีการดริฟท์ประสิทธิภาพ

การไม่มีองค์ประกอบอีลาสโตเมอร์หมายความว่า JGX-0160D-4.8A จะไม่เกิดการแข็งตัวของการเปลี่ยนสถานะคล้ายแก้วซึ่งทำให้ตัวแยกยางไม่มีประสิทธิภาพต่ำกว่า -20°C และไม่เกิดภาวะอ่อนตัวจากความร้อนที่ทำให้เกิดการลดลงเกิน 70°C ของมันความแปรผันของความแข็งในช่วง -40°C ถึง +120°C เต็มน้อยกว่า 5%ยืนยันผ่านการวิเคราะห์เชิงกลแบบไดนามิกตามอุณหภูมิ ความเสถียรนี้จำเป็นสำหรับอุปกรณ์ที่ติดตั้งในโรงงานอาร์กติกที่ไม่ได้รับความร้อน การติดตั้งกลางแจ้งในตะวันออกกลาง หรือห้องเครื่องยนต์ซึ่งมีอุณหภูมิแวดล้อมเกิน 90°C เป็นประจำ

ความชื้น การชะล้าง และการสัมผัสสารเคมี

นอกเหนือจากสภาพแวดล้อมทางทะเลแล้ว โครงสร้าง SS304 ขัดเงาด้วยไฟฟ้ายังทนทานต่อความชื้นสูงอย่างต่อเนื่องของสถานที่ติดตั้งในเขตร้อน สารเคมีทำความสะอาดที่รุนแรงที่ใช้ในวงจรการล้างในกระบวนการแปรรูปอาหารและบรรยากาศที่เป็นกรดอ่อนที่พบในโรงงานแปรรูปทางเคมีและบำบัดน้ำเสียบางแห่ง ต่างจากพื้นผิวที่ทาสีซึ่งดักจับความชื้นในรอยแยกขนาดเล็ก พื้นผิวขัดเงาด้วยไฟฟ้าจะขจัดความพรุนของพื้นผิว และลดพื้นที่ผิวที่มีประสิทธิภาพสำหรับการยึดเกาะของสารปนเปื้อนได้มากกว่า 80% เมื่อเทียบกับสเตนเลสสตีลที่กลึงด้วยเครื่องจักร

เหตุใด JGX-0160D-4.8A จึงมีความเป็นเลิศในการติดตั้งระยะไกลและไม่สามารถเข้าถึงได้

การบำรุงรักษาตามกำหนดเวลาเป็นศูนย์ — ตรวจสอบโดยการออกแบบ

สำหรับอุปกรณ์ที่ติดตั้งบนแพลตฟอร์มนอกชายฝั่ง สถานีสูบน้ำระยะไกล หรือโครงสร้างยกระดับที่การเยี่ยมชมการบำรุงรักษาเกี่ยวข้องกับการเข้าถึงเครน ใบอนุญาตด้านความปลอดภัย และการหยุดทำงานของการผลิต มูลค่าทางเศรษฐกิจของตัวแยกกระแสไฟฟ้าที่ไม่ต้องบำรุงรักษาไม่สามารถกล่าวเกินจริงได้ JGX-0160D-4.8A มีไม่มีส่วนประกอบสิ้นเปลือง: ไม่ต้องเปลี่ยนชิ้นส่วนยาง ไม่ต้องเติมของเหลว ไม่ต้องสปริงให้ตึง และไม่มีข้อต่อเพื่อตรวจสอบการแยกตัว ประสิทธิภาพการหน่วงของมันหลังจากนั้นรอบการโหลด 10 ล้านรอบยังคงอยู่ภายใน 5% ของพื้นฐานที่ผลิตขึ้น ซึ่งเป็นส่วนประกอบตลอดอายุการใช้งานสำหรับอุปกรณ์อุตสาหกรรมส่วนใหญ่

การป้องกันทุกแกนสำหรับสภาพแวดล้อมแบบไดนามิกหลายทิศทาง

แพลตฟอร์มนอกชายฝั่ง เรือเชิงพาณิชย์ และอุปกรณ์เคลื่อนที่ต้องเผชิญกับการสั่นสะเทือนที่มีหลายทิศทางโดยธรรมชาติ — การขว้างและการกลิ้งที่เกิดจากคลื่นรวมกับการกระตุ้นในแนวตั้งและแรงบิดที่เกิดจากเครื่องจักรเพื่อสร้างการโหลดที่ซับซ้อนและคาดเดาไม่ได้ รูปทรงลวดสลิง JGX-0160D-4.8A มอบของแท้การแยกหลายทิศทางทุกแกนในเมาท์ขนาดกะทัดรัดตัวเดียว ดูดซับพลังงานไปพร้อมๆ กันในโหมดการบีบอัด เฉือน และม้วน ซึ่งช่วยขจัดความซับซ้อนทางวิศวกรรมในการระบุและกำหนดทิศทางของตัวแยกไอโซเลเตอร์แบบแกนเดี่ยวหลายตัวสำหรับแต่ละระดับความเป็นอิสระ

ประสิทธิภาพที่สม่ำเสมอภายใต้การโหลดแบบแปรผัน

สภาพแวดล้อมที่มีการสั่นสะเทือนไม่ค่อยคงที่ เครื่องสูบน้ำที่ทำงานได้อย่างราบรื่นตามกระแสการออกแบบอาจเกิดโพรงอากาศภายใต้สภาวะการไหลต่ำ คอมเพรสเซอร์ที่สมดุลที่โหลดเต็มอาจสร้างฮาร์โมนิคที่แตกต่างกันในระหว่างการสตาร์ท การรวมกันของ JGX-0160D-4.8A ของการหน่วงคูลอมบ์ที่ขึ้นกับแอมพลิจูดและการหน่วงฮิสเทรีติกที่ขึ้นกับความถี่การแยกบรอดแบนด์ที่ปรับให้เข้ากับสภาวะที่เปลี่ยนแปลงโดยไม่ต้องใช้การปรับแต่งหรือการปรับด้วยตนเอง — ข้อได้เปรียบที่สำคัญสำหรับอุปกรณ์ที่ทำงานในช่วงความเร็ว โหลด หรือสภาวะกระบวนการ

ข้อมูลจำเพาะทางเทคนิค

คู่มือการใช้งานตามอุตสาหกรรม

น้ำมันและก๊าซนอกชายฝั่ง

บนแพลตฟอร์มการผลิตนอกชายฝั่งและเรือ FPSO เวลาทำงานของอุปกรณ์ส่งผลโดยตรงต่อรายได้ JGX-0160D-4.8A ได้รับการระบุไว้สำหรับการลื่นไถลของปั๊ม ชุดเครื่องกำเนิดไฟฟ้าฉุกเฉิน แพ็คเกจเครื่องอัดอากาศ และเครื่องทำลมแห้งในเครื่องมือซึ่งมีบรรยากาศที่เต็มไปด้วยเกลือและโซลูชันการแยกความต้องการการทำงานตลอด 24 ชั่วโมงทุกวัน ซึ่งไม่ลดลงระหว่างการปิดระบบตามกำหนดเวลา การออกแบบที่ไม่ต้องบำรุงรักษามีประโยชน์อย่างยิ่งสำหรับอุปกรณ์ที่ตั้งอยู่บนชั้นล่างหรือในพื้นที่จำกัด ซึ่งการเข้าถึงการเปลี่ยนตัวแยกกระแสไฟฟ้าจำเป็นต้องมีการเตรียมการและการหยุดทำงานที่สำคัญ

พาณิชย์นาวี

สำหรับเรือบรรทุกสินค้า เรือโดยสาร เรือลากจูง และเรือบริการ JGX-0160D-4.8A ให้การแยกการสั่นสะเทือนสำหรับอุปกรณ์เสริมของเครื่องยนต์หลัก หน่วยเครื่องทำความเย็น HVAC ปั๊มดับเพลิงฉุกเฉิน และคอนโซลอิเล็กทรอนิกส์ของสะพาน คุณลักษณะการแยกส่วนทุกแกนช่วยแก้ปัญหาสภาพแวดล้อมการเคลื่อนที่แบบระยะพิทช์-ยกแบบรวมซึ่งมีลักษณะเฉพาะสำหรับอุปกรณ์ที่ติดตั้งบนถัง ขณะที่โครงสร้าง SS304 ขัดเงาด้วยไฟฟ้า ทนทานต่อความชื้นถาวรและการสัมผัสน้ำเค็มเป็นครั้งคราวของห้องเครื่องยนต์และการติดตั้งระดับดาดฟ้า

โครงสร้างพื้นฐานชายฝั่ง

โรงแยกเกลือ สถานีปลายทาง LNG หน่วยกำลังของเครนท่าเรือ และสิ่งอำนวยความสะดวกบำบัดน้ำเสียชายฝั่งทำงานในบรรยากาศที่อัตราการสะสมของคลอไรด์อาจเกิน 50 มก./ตร.ม. ต่อวัน พื้นผิวขัดเงาด้วยไฟฟ้าของ JGX-0160D-4.8A ช่วยลดการยึดเกาะของคลอไรด์ และกำจัดจุดเริ่มต้นที่เป็นรูพรุนขนาดเล็กที่เร่งการกัดกร่อนบนสเตนเลสมาตรฐานหรือตัวยึดเหล็กกล้าคาร์บอนเคลือบ

การแปรรูปอาหารและเครื่องดื่ม

พื้นผิวขัดเงาด้วยไฟฟ้าไม่เพียงแต่ต้านทานการกัดกร่อนเท่านั้น แต่ยังให้พื้นผิวที่ถูกสุขลักษณะปราศจากรอยแยกขนาดเล็กซึ่งแบคทีเรียอาจสะสมอยู่ ทำให้ JGX-0160D-4.8A เหมาะสำหรับปั๊ม สายพานลำเลียง และอุปกรณ์ผสมในโรงงานที่ต้องมีการล้างแรงดันสูงบ่อยครั้งด้วยสารเคมีทำความสะอาด การไม่มีส่วนประกอบของยางยังช่วยลดความกังวลเกี่ยวกับอนุภาคอีลาสโตเมอร์ที่ปนเปื้อนในพื้นที่การผลิตอีกด้วย

สิ่งอำนวยความสะดวกระยะไกลและไม่ต้องดูแล

สถานีสูบน้ำ ที่พักพิงอุปกรณ์โทรคมนาคม และสถานีตรวจสอบในสถานที่ห่างไกลมีความท้าทายร่วมกัน นั่นคือ ค่าใช้จ่ายในการเยี่ยมชมบำรุงรักษามักจะสูงกว่าต้นทุนของส่วนประกอบที่ให้บริการ อายุการใช้งานที่ไม่ต้องบำรุงรักษาที่ผ่านการตรวจสอบแล้วของ JGX-0160D-4.8A ทำให้เป็นข้อกำหนดเริ่มต้นสำหรับการแยกการสั่นสะเทือนในการติดตั้งซึ่งช่างเทคนิคที่มีคุณสมบัติเหมาะสมที่ใกล้ที่สุดอยู่ห่างออกไปหลายชั่วโมงหรือหลายวัน

การเปรียบเทียบต้นทุนรวมในการเป็นเจ้าของ

เมื่อประเมินโซลูชันการแยกการสั่นสะเทือน ต้นทุนการจัดซื้อเป็นเพียงจุดเริ่มต้นเท่านั้น พิจารณาการติดตั้งปั๊มอุตสาหกรรมทั่วไปตลอดอายุการใช้งาน 10 ปี:

• ที่ยึดยาง:ต้นทุนเริ่มต้น: ต่ำ ระยะเวลาการเปลี่ยนที่คาดไว้: 3-5 ปี เนื่องจากชุดออกซิเดชันและการบีบอัด มากกว่า 10 ปี: รอบการเปลี่ยน 2-3 รอบ รวมค่าแรงและการหยุดทำงาน ค่าใช้จ่ายทั้งหมด: โดยทั่วไปคือ 3–5* ของต้นทุนการติดตั้งเริ่มต้น
• ตัวแยกสปริงพร้อมแผ่นยาง:ต้นทุนเริ่มต้น: ปานกลาง การเปลี่ยนแผ่นอิเล็กโทรดทุกๆ 3-5 ปี รวมถึงการตรวจสอบสปริงเป็นระยะๆ และการยึดคืนที่เป็นไปได้ จำเป็นต้องมีการปัดด้านข้างสำหรับการใช้งานแบบหลายทิศทาง ซึ่งเพิ่มความซับซ้อน
• JGX-0160D-4.8A ตัวแยกเชือกลวด:ไม่มีวงจรการเปลี่ยน ไม่มีการตรวจสอบนอกเหนือจากการบำรุงรักษาอุปกรณ์มาตรฐาน ไม่มีข้อขัดข้องหรือเครื่องพันธนาการเสริม การติดตั้งหนึ่งครั้ง การจัดซื้อหนึ่งครั้ง กิจกรรมการบำรุงรักษาตามกำหนดการเป็นศูนย์

คำแนะนำในการเลือกและการติดตั้ง

หากต้องการระบุจำนวนไอโซเลเตอร์ JGX-0160D-4.8A ที่ถูกต้องสำหรับการใช้งานของคุณ:

1. คำนวณน้ำหนักที่รองรับทั้งหมดรวมถึงอุปกรณ์ โครงยึด และโหลดท่อ/ท่อร้อยสายที่ต่ออยู่
2. หารด้วย 160 กก(พิกัดโหลดคงที่ต่อตัวแยก) เพื่อกำหนดจำนวนขั้นต่ำของการเมานต์
3. ใช้ปัจจัยการบริการ 1.5–2.0สำหรับอุปกรณ์ไดนามิก (ปั๊ม คอมเพรสเซอร์ เครื่องยนต์) หรือ 1.2–1.5 สำหรับอุปกรณ์คงที่ (ตู้ควบคุม หม้อแปลง)
4. ปัดเศษขึ้นให้เป็นเลขคู่และกระจายแบบสมมาตรใต้ฐานอุปกรณ์

เพื่อประสิทธิภาพการแยกที่ดีที่สุด ตรวจสอบให้แน่ใจว่าพื้นผิวการติดตั้งเรียบ แข็ง และสะอาด ใช้ตัวยึดสแตนเลสเพื่อให้เข้ากับวัสดุตัวแยกและรักษาชุดประกอบที่ทนต่อการกัดกร่อน หลีกเลี่ยงการบิดมากเกินไป — ควรติดตัวแยกกระแสไฟฟ้าให้แน่นโดยไม่ต้องบีบอัดส่วนประกอบลวดสลิงขณะพัก

ติดต่อทีมวิศวกรแอปพลิเคชันของเราเพื่อขอความช่วยเหลือในการเลือกเฉพาะโครงการ คำขอการกำหนดค่าแบบกำหนดเอง หรือการกำหนดราคา RFQ ในปริมาณมาก
