JGX-0160D-4.8A ตัวแยกการสั่นสะเทือนของเชือกลวด — ภาพรวมทางเทคนิค

JGX-0160D-4.8A คืออะไร?

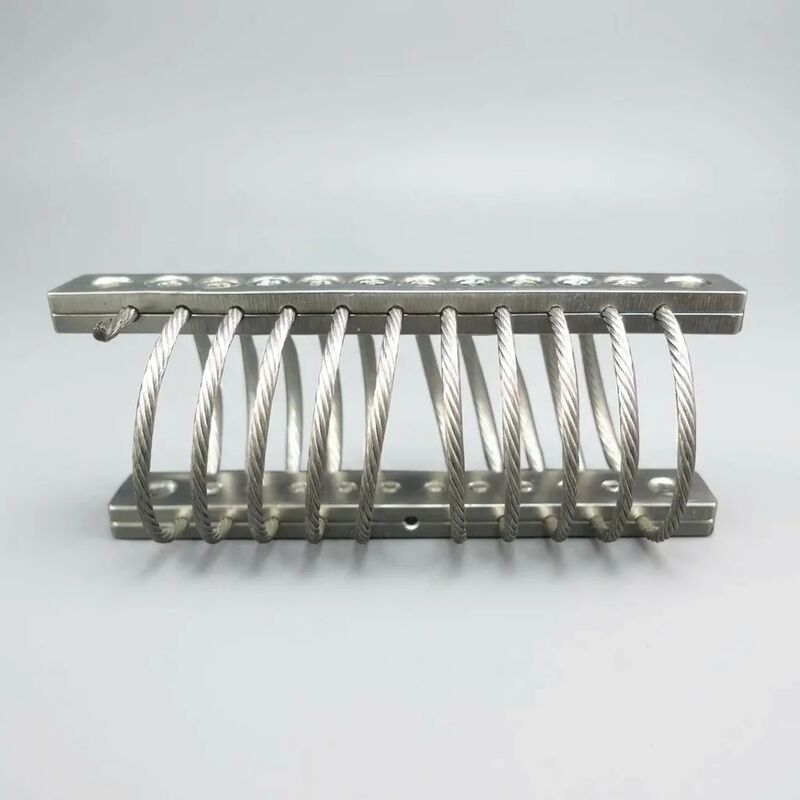

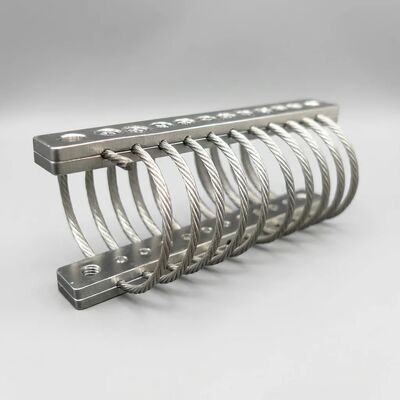

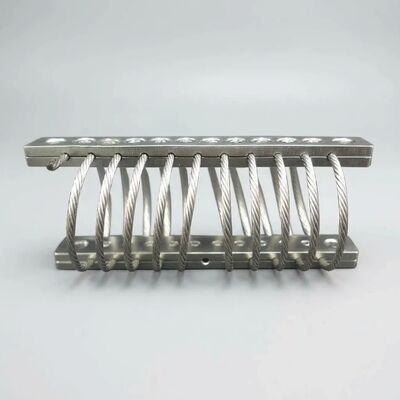

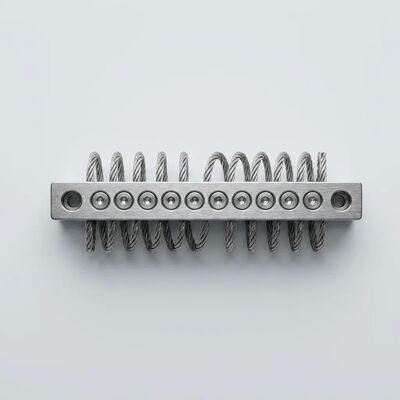

ที่JGX-0160D-4.8Aคือเครื่องแยกการสั่นสะเทือนของลวดสลิงที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำ ซึ่งใช้ลวดสลิงสแตนเลส 304 ขนาด 4.8 มม. ที่พันเป็นเกลียวเป็นส่วนประกอบในการหน่วง แตกต่างจากที่ยึดยางทั่วไปหรือตัวแยกคอยล์สปริงการแยกการสั่นสะเทือนแบบหลายทิศทางทุกแกน— หมายถึงพลังงานจะลดทอนพลังงานพร้อมกันในการบีบอัด เฉือน และม้วน โดยไม่ต้องใช้ตัวแยกแยกสำหรับแต่ละแกน ด้วยพิกัดความสามารถในการรับน้ำหนักคงที่ที่ 160 กก. ต่อการติดตั้ง JGX-0160D-4.8A จึงเหมาะสำหรับอุปกรณ์อุตสาหกรรมขนาดกลางที่การกระแทกหลายทิศทางและการสั่นสะเทือนอย่างต่อเนื่องคุกคามความน่าเชื่อถือของส่วนประกอบ

วิธีการทำงานของการทำให้หมาด ๆ ของลวดสลิง

JGX-0160D-4.8A อาศัยกลไกลดแรงสั่นสะเทือนเสริมสองแบบที่ทำงานขนานกัน:

• คูลอมบ์ (แรงเสียดทาน) ทำให้หมาด ๆ:ในขณะที่ลวดสลิงโค้งงอภายใต้แรงกระทำแบบไดนามิก แต่ละเกลียวภายในโครงสร้างลวด 7*19 จะเสียดสีกัน เพื่อแปลงพลังงานจลน์ให้เป็นความร้อนเล็กน้อยผ่านการเสียดสีแบบแห้ง กลไกนี้ขึ้นอยู่กับแอมพลิจูด การโก่งตัวที่มากขึ้นจะทำให้มีการกระจายพลังงานมากขึ้น
• การทำให้หมาด ๆ ตีโพยตีพาย:ลวดสลิงสแตนเลสผ่านการเสียรูปแบบยืดหยุ่นแบบวนรอบภายใต้การสั่นสะเทือน ทำให้เกิดลูปฮิสเทรีซิสความเค้น-ความเครียด ซึ่งจะดูดซับพลังงานในแต่ละรอบการบรรทุก ซึ่งให้การลดทอนบรอดแบนด์ที่สม่ำเสมอตั้งแต่เสียงสะท้อนเชิงโครงสร้างความถี่ต่ำไปจนถึงการสั่นสะเทือนของเครื่องจักรความถี่สูง

กลไกเหล่านี้ร่วมกันบรรลุผลสำเร็จอัตราส่วนการทำให้หมาด ๆ 0.15–0.25และส่งมอบประสิทธิภาพการแยกเกิน 95% ที่ความถี่สูงกว่า 25 Hzภายใต้ภาระที่กำหนด — ประสิทธิภาพที่ยังคงมีเสถียรภาพตลอดช่วงการทำงาน -40°C ถึง +120°C เต็มที่ โดยไม่มีการเปลี่ยนแปลงความแข็งตามอุณหภูมิตามแบบฉบับของตัวแยกอีลาสโตเมอร์

เหตุใดวิศวกรจึงเลือก JGX-0160D-4.8A

1. การแยกแกนทั้งหมดของแท้โดยไม่มีการประนีประนอม

เครื่องแยกไอโซเลเตอร์ทั่วไปส่วนใหญ่ได้รับการปรับให้เหมาะสมสำหรับทิศทางโหลดเดียว รูปทรงเกลียวเชือกลวด JGX-0160D-4.8A ตอบสนองต่อการกระตุ้นจากทุกมุม — แนวตั้ง ด้านข้าง หรือแรงบิด — ด้วยกลไกหน่วงเดียวกัน สิ่งนี้ทำให้มีคุณค่าโดยเฉพาะสำหรับอุปกรณ์ที่ติดตั้งบนโครงสร้างที่ไม่แข็ง แพลตฟอร์มเคลื่อนที่ หรือสถานที่ที่แหล่งกำเนิดการสั่นสะเทือนไม่สามารถคาดเดาทิศทางได้

2. การปราบปรามเสียงสะท้อนที่เหนือกว่าในสเปกตรัมกว้าง

เสียงสะท้อนเชิงโครงสร้างเกิดขึ้นเมื่อความถี่การกระตุ้นสอดคล้องกับความถี่ธรรมชาติของระบบ ซึ่งจะขยายการสั่นสะเทือนไปสู่ระดับการทำลายล้าง JGX-0160D-4.8A จัดการเรื่องนี้ผ่านตัวมันลักษณะความแข็งไม่เชิงเส้น: เมื่อการโก่งตัวเพิ่มขึ้น รูปทรงของลวดสลิงจะแข็งขึ้นเรื่อยๆ โดยเปลี่ยนความถี่ธรรมชาติของระบบออกไปจากสภาวะการสั่นพ้อง โดยมีช่วงความถี่ธรรมชาติประมาณ8–12 Hz ภายใต้โหลดพิกัดเครื่องแยกนี้จะแยกอุปกรณ์ออกจากแหล่งกระตุ้นทางอุตสาหกรรมทั่วไปอย่างมีประสิทธิภาพ (การหมุนของมอเตอร์ การเต้นเป็นจังหวะของปั๊ม การสลับกลับของคอมเพรสเซอร์) ก่อนที่จะเกิดเสียงสะท้อน

3. การทำงานที่ไม่ต้องบำรุงรักษาตลอดอายุการติดตั้ง

โครงสร้างโลหะทั้งหมดขจัดทุกจุดของการเสื่อมสภาพที่รบกวนตัวแยกไฟฟ้าแบบเดิม: ไม่มียางที่จะออกซิไดซ์และแตกร้าว, ไม่มีน้ำมันไฮดรอลิกรั่วไหล, ไม่มีคอยล์สปริงที่จะเกิดความล้าและความหย่อนคล้อย, ไม่มีข้อต่อที่ถูกพันธะเพื่อแยกออกจากกัน JGX-0160D-4.8A ต้องใช้การบำรุงรักษาตามกำหนดเวลาเป็นศูนย์— ไม่ต้องหล่อลื่น ไม่ต้องบิดซ้ำ ไม่มีรอบการตรวจสอบด้วยสายตาเกินกว่าที่กำหนดไว้ในแผนการบำรุงรักษาอุปกรณ์ การทดสอบความล้าแสดงให้เห็นแล้ว10 ล้านรอบที่พิกัดโหลดโดยไม่มีการเปลี่ยนแปลงประสิทธิภาพการลดแรงสั่นสะเทือนที่วัดได้

4. ประสิทธิภาพที่คาดการณ์ได้ตลอดอุณหภูมิสุดขั้ว

ในขณะที่ตัวแยกยางจะแข็งตัวในสภาพอากาศหนาวเย็น (สูญเสียประสิทธิภาพการแยกตัว) และอ่อนตัวลงเมื่อได้รับความร้อน (เสี่ยงต่อการหย่อนคล้อยมากเกินไป) เชือกลวดสเตนเลสสตีล JGX-0160D-4.8A มีความแปรผันของความแข็งเล็กน้อยระหว่าง -40°C ถึง +120°C ความเสถียรทางความร้อนนี้ช่วยลดความจำเป็นในการปรับตามฤดูกาล และรับประกันการป้องกันการสั่นสะเทือนที่สม่ำเสมอในการติดตั้งกลางแจ้ง สิ่งอำนวยความสะดวกที่ไม่ได้รับความร้อน และการใช้งานอุปกรณ์ที่มีอุณหภูมิสูง

ข้อมูลจำเพาะทางเทคนิค

การใช้งานทางอุตสาหกรรมทั่วไป

• หน่วย HVAC และจัดการอากาศ:แยกการสั่นสะเทือนของพัดลมและคอมเพรสเซอร์ออกจากโครงสร้างอาคาร ลดการส่งผ่านสัญญาณรบกวนความถี่ต่ำในโรงงานเชิงพาณิชย์และอุตสาหกรรม
• เครื่องกำเนิดไฟฟ้าอุตสาหกรรม:ปกป้องชุดเครื่องกำเนิดไฟฟ้าจากการสั่นสะเทือนที่เกิดขึ้นเองและการกระแทกจากภายนอก ช่วยยืดอายุแบริ่งของไดชาร์จ
• คอมเพรสเซอร์แบบลูกสูบ:ระบุความถี่การกระเพื่อมที่เป็นลักษณะเฉพาะของคอมเพรสเซอร์แบบลูกสูบซึ่งตัวแยกกระแสแบบแกนเดี่ยวไม่สามารถจับโหมดการสั่นด้านข้างได้
• อุปกรณ์มาตรวิทยาที่มีความแม่นยำ:CMM ระบบการตรวจสอบด้วยแสง และเครื่องชั่งในห้องปฏิบัติการได้รับประโยชน์จากการแยกส่วนทุกแกนที่รักษาความแม่นยำในการวัดในสภาพแวดล้อมพื้นโรงงาน
• ตู้ควบคุมและตู้ไฟฟ้า:ปกป้อง PLC, VFD และลอจิกรีเลย์ที่มีความละเอียดอ่อนจากการสั่นสะเทือนของเครื่องจักรโดยรอบ ซึ่งอาจทำให้เกิดการสั่นของหน้าสัมผัสและความล้มเหลวก่อนเวลาอันควร
• ชุดปั๊มอุตสาหกรรม:แยกชุดปั๊มที่ขับเคลื่อนด้วยมอเตอร์และที่ขับเคลื่อนด้วยเครื่องยนต์ออกจากกันในการบำบัดน้ำ กระบวนการทางเคมี และการถ่ายโอนน้ำมัน

การประกันคุณภาพและการทดสอบ

เครื่องแยกไอโซเลเตอร์ JGX-0160D-4.8A ทุกตัวผลิตภายใต้ISO 9001:2015การจัดการคุณภาพที่ผ่านการรับรอง การทดสอบการผลิตประกอบด้วย:

• การตรวจสอบการโก่งตัวของโหลดแบบคงที่ที่ 100% ของพิกัดความสามารถ
• การตรวจสอบความสม่ำเสมอของความตึงของลวดสลิงทั้ง 6 ม้วน
• ความสอดคล้องมิติกับความคลาดเคลื่อนของการออกแบบ
• การตรวจสอบพื้นผิวขั้นสุดท้ายเพื่อความสม่ำเสมอของการขัดเงาด้วยไฟฟ้า
• สามารถตรวจสอบย้อนกลับเป็นชุดพร้อมใบรับรองวัสดุเต็มรูปแบบได้ตามคำขอ

โปรโตคอลการทดสอบแบบกำหนดเอง — รวมถึงการกวาดความถี่เฉพาะ การทดสอบพัลส์ช็อต หรือการสัมผัสกับสิ่งแวดล้อมที่ขยายออกไป — สามารถรองรับข้อกำหนดคุณสมบัติ OEM ได้

หมายเหตุการติดตั้ง

JGX-0160D-4.8A ติดตั้งผ่านรูแผ่นฐานในการกำหนดค่าแบบฐานต่อฐานหรือฐานต่ออุปกรณ์ เพื่อประสิทธิภาพสูงสุด:

• ตรวจสอบให้แน่ใจว่าพื้นผิวการติดตั้งเรียบและแข็งเพื่อป้องกันการบิดเบี้ยวของพรีโหลด
• กระจายโหลดอย่างสม่ำเสมอเมื่อใช้เครื่องแยกหลายตัวภายใต้ฐานอุปกรณ์เดียว
• ตรวจสอบว่าน้ำหนักที่รองรับทั้งหมดอยู่ภายใน 40–80% ของความจุพิกัดรวมเพื่อประสิทธิภาพการแยกที่ดีที่สุด
• ปล่อยให้มีระยะห่างเพียงพอรอบๆ ขดลวดเชือกลวด เพื่อการโก่งตัวที่ไม่จำกัดภายใต้การรับแรงกระแทก

คำถามที่พบบ่อย

ถาม: JGX-0160D-4.8A เปรียบเทียบกับตัวยึดแบบยางเป็นอย่างไร
ตัวยึดยางสามารถย่อยสลายได้อย่างคาดการณ์เมื่อเวลาผ่านไปเนื่องจากการเกิดออกซิเดชัน การสัมผัสโอโซน และความล้าตามรอบ — โดยทั่วไปจะต้องเปลี่ยนทุกๆ 3-5 ปีในสภาพแวดล้อมทางอุตสาหกรรม JGX-0160D-4.8A ที่เป็นโลหะทั้งหมดไม่มีกลไกการย่อยสลายภายใต้การใช้งานปกติ และให้ความแข็งที่สม่ำเสมอมากกว่าตลอดอุณหภูมิสุดขั้ว

ถาม: เครื่องแยกไอโซเลเตอร์นี้สามารถใช้กลางแจ้งได้หรือไม่
ใช่. วัสดุ SS304 และพื้นผิวขัดเงาด้วยไฟฟ้าให้ความทนทานต่อฝน ความชื้น และรังสียูวีได้ดี สำหรับการติดตั้งในบรรยากาศชายฝั่งทะเลหรือนอกชายฝั่งที่เต็มไปด้วยเกลือ โปรดดูคู่มือการใช้งานในสภาพแวดล้อมที่รุนแรงของเรา (ดูหน้าผลิตภัณฑ์ทางทะเล/นอกชายฝั่ง JGX-0160D-4.8A)

ถาม: ปริมาณการสั่งซื้อขั้นต่ำคือเท่าไร?
คำสั่งซื้อมาตรฐานเริ่มต้นที่ 10 ชิ้น สำหรับปริมาณต้นแบบหรือคุณสมบัติ โปรดติดต่อทีมขายของเราเพื่อจัดเตรียมการสุ่มตัวอย่าง

ถาม: มีการปรับเทียบโหลดแบบกำหนดเองหรือไม่
ได้ — สามารถปรับความยาวเชือกลวด จำนวนขด และรูปทรงในการติดตั้งให้เหมาะกับข้อกำหนดในการรับน้ำหนักเฉพาะได้ ติดต่อเราเพื่อแจ้งช่วงการรับน้ำหนักเป้าหมายและข้อจำกัดในการติดตั้งสำหรับข้อเสนอการกำหนดค่าแบบกำหนดเอง
