JGX-0240D-7.7A ตัวแยกการสั่นสะเทือนของเชือกลวด - อ้างอิงทางวิศวกรรม

ภาพรวมผลิตภัณฑ์

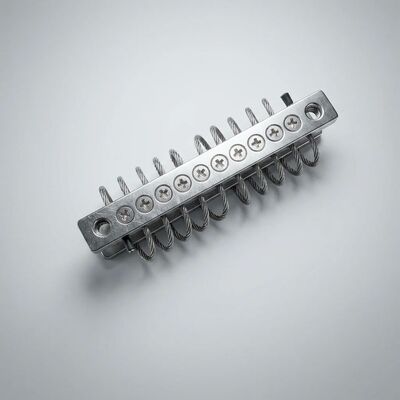

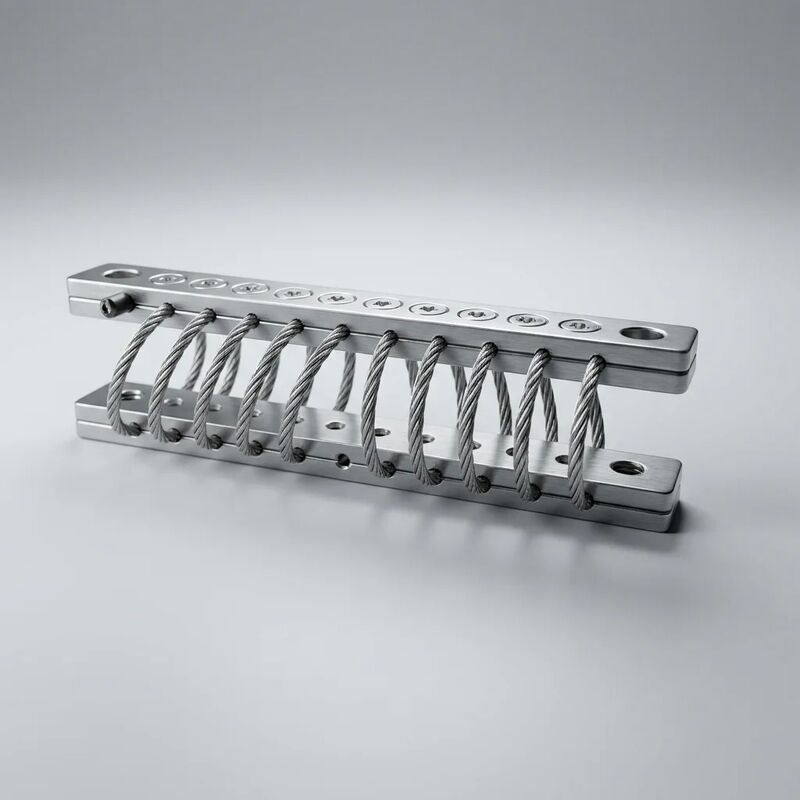

ที่JGX-0240D-7.7Aเป็นเครื่องแยกแรงสั่นสะเทือนของลวดสลิงสำหรับงานหนัก ออกแบบมาสำหรับอุปกรณ์อุตสาหกรรมที่ต้องการความมั่นคงในระยะยาวและการควบคุมการสั่นสะเทือนบรอดแบนด์. ที่แกนกลางของมันคือเกลียว 8 คอยล์ที่สร้างจากลวดสลิงสแตนเลส 304 เส้นผ่านศูนย์กลาง 7.7 มม. ในรูปแบบเกลียวขนาด 7*19 ขัดเงาด้วยไฟฟ้าเพื่อต้านทานการกัดกร่อน ตัวแยกได้รับการจัดอันดับสำหรับโหลดคงที่ 240 กก. ต่อการติดตั้งด้วยความสามารถในการรับแรงกระแทกสูงสุด 40 กรัม ลักษณะเฉพาะของมันคือ กการออกแบบโครงสร้างแบบ Zero-creep— ทำได้โดยการบรรเทาความเครียดจากความร้อนหลังการขึ้นรูป — ซึ่งช่วยลดการหย่อนคล้อยและการเคลื่อนตัวของความแข็งที่เพิ่มมากขึ้น ซึ่งส่งผลต่อตัวแยกอิลาสโตเมอร์และสปริงภายในสองสามปีแรกของการบริการ เอกสารอ้างอิงนี้นำเสนอข้อมูลทางวิศวกรรมที่สมบูรณ์สำหรับข้อกำหนด การบูรณาการ และการตรวจสอบประสิทธิภาพ

ข้อมูลมิติและกายภาพ

คุณสมบัติของวัสดุ

ลักษณะความแข็งและการโก่งตัวของโหลด

การจัดแสดง JGX-0240D-7.7Aความแข็งไม่เชิงเส้น— คุณลักษณะการออกแบบโดยเจตนาซึ่งช่วยเพิ่มประสิทธิภาพการแยกบรอดแบนด์และให้การสนับสนุนโหลดแบบก้าวหน้า:

ประสิทธิภาพแบบไดนามิก

กลไกการทำให้หมาด ๆ

กลไกการกระจายพลังงานอิสระสองกลไกทำงานพร้อมกันภายในเกลียวเชือกลวด:

• คูลอมบ์ (แรงเสียดทานแบบแห้ง) การหน่วง:ในขณะที่มัดเกลียวขนาด 7*19 โค้งงอ สายไฟแต่ละเส้น 133 เส้นต่อหน้าตัดของคอยล์จะเกิดไมโครสลิปที่อินเทอร์เฟซหน้าสัมผัส กลไกที่ขึ้นกับแอมพลิจูดนี้มีประสิทธิภาพมากที่สุดในกรณีที่การกระจัดของการกระตุ้นเกินเกณฑ์สลิป ซึ่งโดยทั่วไปคือความถี่ระดับกลางถึงสูง และการสั่นของแอมพลิจูดระดับต่ำถึงปานกลาง แรงหน่วงคูลอมบ์ที่มีประสิทธิผลอยู่ที่ประมาณ 8–15% ของโหลดไดนามิกที่ใช้
• ฮิสทีเรีย (วัสดุ) การทำให้หมาด ๆ:การเสียรูปแบบยืดหยุ่นแบบวงจรของโครงตาข่ายสเตนเลสออสเทนนิติกทำให้เกิดลูปฮิสเทรีซีสที่เกิดจากความเครียด-ความเครียด ซึ่งพื้นที่ปิดล้อมแสดงถึงพลังงานที่กระจายไปต่อรอบ กลไกนี้ไม่ขึ้นกับความถี่ — ความแตกต่างที่สำคัญจากแนวทางการทำให้หมาด ๆ ที่มีความหนืดซึ่งกลายเป็นไม่มีประสิทธิภาพมากขึ้นที่ความถี่ต่ำ

ประสิทธิภาพการแยกเชิงปริมาณ

ประสิทธิภาพการกระแทกและความเหนื่อยล้า

โครงสร้าง Zero-Creep: พื้นฐานทางวิศวกรรม

การคืบคลานในตัวแยกแบบธรรมดาจะแสดงออกเมื่อมีการลดลงและความแข็งที่เปลี่ยนแปลงอย่างต่อเนื่องภายใต้ภาระที่ต่อเนื่อง โดยทั่วไปตัวยึดยางจะมีแรงอัด 5–15% ที่ตั้งไว้ภายใน 3–5 ปีที่อุณหภูมิห้อง โดยจะเร่งที่อุณหภูมิสูง คอยล์สปริงเหล็กสามารถผ่อนคลายความเครียดได้หากไม่ได้ตั้งค่าล่วงหน้าและทำการขัดผิวอย่างเหมาะสม

JGX-0240D-7.7A บรรลุคุณสมบัติการคืบเป็นศูนย์ผ่านองค์ประกอบการออกแบบสามประการ:

1. เส้นทางโหลดโลหะทั้งหมด:สแตนเลสไม่คืบคลานที่อุณหภูมิการใช้งานต่ำกว่าประมาณ 300°C ซึ่งเป็นคุณสมบัติของวัสดุพื้นฐานที่ช่วยขจัดกลไกการเปลี่ยนรูปตามเวลาที่มีอยู่ในโพลีเมอร์
2. การบรรเทาความเครียดจากความร้อนหลังการขึ้นรูป:หลังจากที่เชือกลวดพันเข้ากับรูปทรงเกลียว 8 ขดแล้ว ส่วนประกอบจะได้รับการบำบัดความร้อนแบบควบคุมเพื่อบรรเทาความเครียดจากการขึ้นรูปที่ตกค้าง หากไม่มีขั้นตอนนี้ แม้แต่ลวดสลิงเหล็กก็จะแสดงการคลายตัวของมิติที่วัดได้ในระหว่างเดือนบริการเริ่มแรกเมื่อมีการกระจายความเค้นขึ้นรูป
3. ข้อจำกัดช่วงความเครียด:รูปทรงของคอยล์ได้รับการออกแบบเพื่อให้ภายใต้พิกัดโหลดคงที่ ความเครียดของลวดแต่ละเส้นยังคงอยู่ในบริเวณยืดหยุ่น (< 30% ของความเครียดของผลผลิต) ซึ่งให้อัตรากำไรที่สำคัญต่อการสะสมของผลผลิตระดับไมโครในรอบการโหลดหลายล้านรอบ

การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อมและกฎระเบียบ

สรุปข้อมูลจำเพาะทางเทคนิค

การใช้งานที่แนะนำ

• ชุดเครื่องกำเนิดไฟฟ้าดีเซลและแก๊ส (50–500 kVA):การแยกบรอดแบนด์จะจัดการกับการกระตุ้นแบบหลายฮาร์มอนิกจากการเผาไหม้ ความไม่สมดุลในการหมุน และแรงแม่เหล็กของเครื่องกำเนิดไฟฟ้ากระแสสลับพร้อมกัน
• แพคเกจคอมเพรสเซอร์อุตสาหกรรม:คอมเพรสเซอร์แบบลูกสูบและแบบสกรูสร้างการสั่นสะเทือนในวงกว้างซึ่งตัวแยกสายที่ปรับจูนเดี่ยวไม่สามารถครอบคลุมได้ การออกแบบที่ไม่มีการคืบคลานช่วยรักษาตำแหน่งของเพลาขับคู่
• ปั๊มแรงเหวี่ยงและตัวไถลของปั๊ม:จัดการทั้งการสั่นสะเทือนแบบซิงโครนัสที่ความเร็วในการทำงานและการกระตุ้นที่เกิดจากความวุ่นวายของบรอดแบนด์ในการติดตั้งที่มีการไหลสูง
• แพ็คเกจเครื่องทำความเย็น HVAC และตัวจัดการอากาศ:คุณลักษณะการคืบเป็นศูนย์ช่วยให้มั่นใจได้ว่ายูนิตที่มีน้ำหนักมากยังคงอยู่ในระดับ ซึ่งมีความสำคัญอย่างยิ่งต่อการส่งคืนน้ำมันในคอมเพรสเซอร์แบบสกรูและสโครล
• ระบบพัดลมอุตสาหกรรมและโบลเวอร์:คงประสิทธิภาพการแยกส่วนตลอดการทำงานที่ความเร็วแปรผันที่ขับเคลื่อนด้วย VFD ซึ่งแตกต่างจากตัวแยกที่ได้รับการปรับแต่ง
• ตัวยึดหม้อแปลงไฟฟ้า:ความแข็งที่มั่นคงช่วยป้องกันการวางแนวที่ไม่ตรงซึ่งอาจทำให้เกิดความเครียดต่อการเชื่อมต่อบุชชิ่ง และทำให้ฉนวนหม้อแปลงที่เติมน้ำมันเสียหาย

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้ง

• การเตรียมพื้นผิว:พื้นผิวการติดตั้งจะต้องเรียบภายใน 0.5 มม. ข้ามรอยเท้าของตัวแยกวงจร ขจัดสี ตะกรัน หรือรอยเชื่อมออกจากบริเวณที่สัมผัสกับสลักเกลียว
• การเลือกตัวยึด:ใช้สลักเกลียวสแตนเลส M12 (ขั้นต่ำ A2-70) พร้อมแหวนรองแบบแบนใต้หัวสลักเกลียวและน็อต อย่าใช้ตัวยึดเหล็กคาร์บอนแทน เนื่องจากจะเกิดการกัดกร่อนของกัลวานิกที่ส่วนต่อประสานที่เป็นสแตนเลส
• ขั้นตอนแรงบิด:ขันให้แน่นอย่างต่อเนื่องจนถึงแห้ง 45–55 N·m (ใช้สารหล่อลื่น 35–45 N·m) ขันให้แน่นในรูปแบบแนวทแยง อย่าใช้แรงบิดมากเกินไป — ต้องไม่บีบอัดไอโซเลเตอร์ขณะอยู่นิ่ง
• การกระจายโหลด:สำหรับการติดตั้งแบบหลายจุด ตรวจสอบให้แน่ใจว่าน้ำหนักที่รองรับทั้งหมดมีการกระจายภายใน ±10% ให้กับตัวแยกสายไฟทั้งหมด ใช้แผ่นรองเม็ดมีดหากจำเป็น — อย่าใช้ความตึงของสลักเกลียวเพื่อปรับระดับอุปกรณ์
• การกวาดล้าง:รักษาระยะห่างขั้นต่ำ 25 มม. รอบๆ ขดลวดสลิงทั้งหมดเพื่อให้สามารถโก่งตัวได้ไม่จำกัดภายใต้การรับแรงกระแทก ตรวจสอบให้แน่ใจว่าท่อและท่อที่เชื่อมต่อมีส่วนที่ยืดหยุ่น

คำถามที่พบบ่อย

ถาม: JGX-0240D-7.7A และ JGX-0160D-4.8A ที่เล็กกว่าแตกต่างกันอย่างไร
JGX-0240D-7.7A เป็นรุ่นที่มีความจุสูงกว่า: โหลดคงที่พิกัด 240 กก. ต่อ 160 กก., ลวดสลิง 7.7 มม. ต่อ 4.8 มม., 8 คอยล์ต่อ 6 คอยล์ และพิกัดการกระแทก 40 ก. ต่อ 30 ก. ทั้งสองมีสถาปัตยกรรมโลหะทั้งหมดแบบ Zero-creep แบบเดียวกัน สำหรับอุปกรณ์ที่มีน้ำหนัก 100–240 กก. ต่อช่วงการติดตั้ง JGX-0240D-7.7A ให้การแยกส่วนที่เหมาะสมที่สุดภายในช่องรับน้ำหนักที่ออกแบบไว้

ถาม: ฉันสามารถใช้พาหนะน้อยลงเมื่อโหลดสูงขึ้นต่อการพาหนะได้หรือไม่
เพื่อประสิทธิภาพการแยกที่ดีที่สุด ให้ใช้งานตัวแยกแต่ละตัวภายใน 40–80% ของความจุพิกัด (96–192 กก. สำหรับ JGX-0240D-7.7A) การโหลดที่สูงกว่า 80% จะช่วยลดระยะการโก่งตัวแบบไดนามิกสำหรับการดูดซับแรงกระแทก การโหลดที่ต่ำกว่า 40% จะลดประสิทธิภาพในการหน่วง เนื่องจากแรงเสียดทานของคูลอมบ์ขึ้นอยู่กับแรงกดสัมผัสระหว่างเกลียวลวด

ถาม: ฉันจำเป็นต้องมีอุปกรณ์ยึดด้านข้างพร้อมตัวแยกเชือกลวดหรือไม่
ไม่ นี่เป็นข้อได้เปรียบที่สำคัญ คุณลักษณะการหน่วงทุกแกนของรูปทรงเชือกลวดแบบขดลวดให้การแยกแรงอัด แรงเฉือน และการหมุนไปพร้อมๆ กัน ไม่จำเป็นต้องมีที่กั้นด้านข้างหรืออุปกรณ์ยึดด้านข้างแยกต่างหากสำหรับการทำงานตามปกติ สำหรับเหตุการณ์ช็อกอย่างรุนแรง (มากกว่า 40 กรัม) โปรดปรึกษาทีมวิศวกรรมการใช้งานของเราเพื่อขอคำแนะนำเพิ่มเติมเกี่ยวกับอุปกรณ์ยึดเหนี่ยว

ถาม: มีใบรับรอง RoHS และ REACH หรือไม่
ใช่. ผลิตภัณฑ์นี้เป็นไปตามข้อกำหนด RoHS และ REACH อย่างสมบูรณ์ สามารถขอประกาศการปฏิบัติตามข้อกำหนดและรายงานองค์ประกอบของวัสดุได้ตามคำขอสำหรับแพ็คเกจเอกสารกำกับดูแลของคุณ

ถาม: ต้องมีการบำรุงรักษาอะไรบ้าง?
ไม่มี. การออกแบบที่เป็นโลหะทั้งหมดต้องการการหล่อลื่นเป็นศูนย์ แรงบิดเป็นศูนย์ การปรับเป็นศูนย์ และการเปลี่ยนชิ้นส่วนเป็นศูนย์ การตรวจสอบด้วยสายตาระหว่างการบำรุงรักษาอุปกรณ์ตามปกตินั้นเพียงพอที่จะยืนยันความสมบูรณ์ได้
