| ชื่อแบรนด์: | Hoan |
| หมายเลขรุ่น: | เจจีเอ็กซ์-0400D-31.5A |
| ขั้นต่ำ: | 10 ชิ้น |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T ตะวันตกสหภาพ |

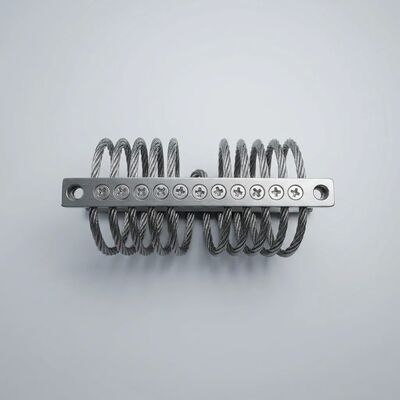

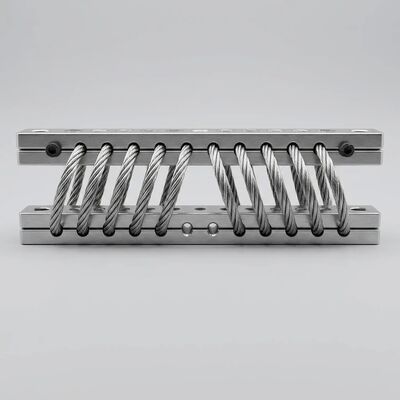

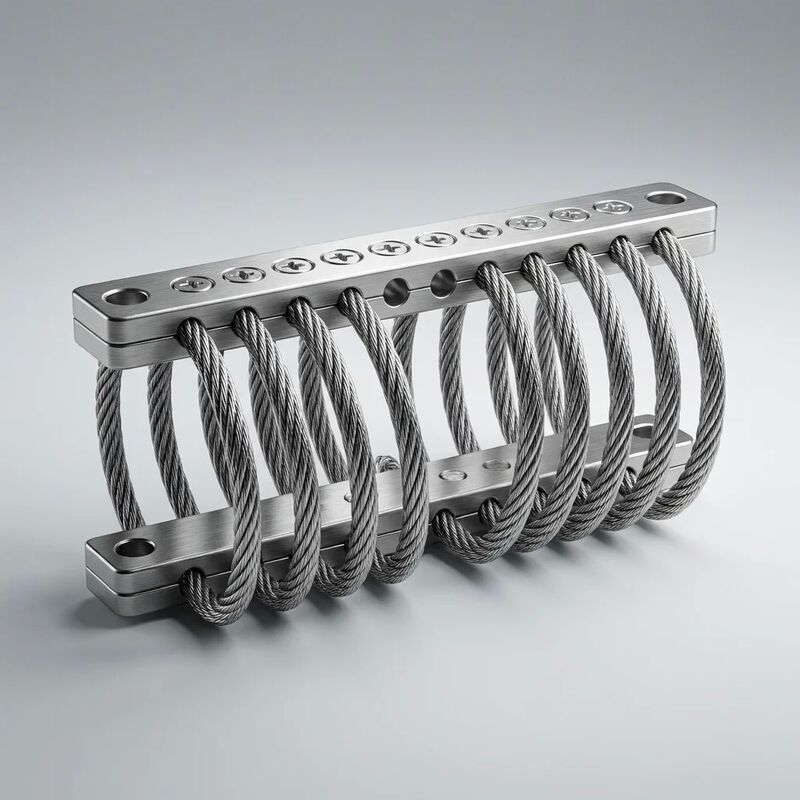

รายการJGX-0400D-31.5Aโดย Xi'an Hoan Microwave exploitsความยืดหยุ่นไม่เส้นตรงเพื่อให้การประกอบความสามารถในการแยกที่ไม่สามารถบรรลุกับสปริงเส้นตรงหรือยาง mounts8-coil symmetrical winding) ได้ถูกจับในสแตนเลสอลูมิเนียม 6061-T6อินเตอร์เฟียสสต๊อดแบบ M10 แบบ D, การให้บริการเส้นทางการแทนรูปแบบตรงสําหรับการเก่า31.5 กิโลกรัมภาระการบดสติก, JGX-0400D-31.5A ได้รับรองโดยโปรแกรมผลิตต้นแบบรวดเร็ว 7 วันทํางานสําหรับกณิตศาสตร์แท่งที่กําหนดเอง, หน่วยความจุที่เปลี่ยน, และการติดตั้งแบบไม่มาตรฐาน
| ปริมาตร | รายละเอียด |
|---|---|
| รุ่น | JGX-0400D-31.5A |
| สายไหม | SS304, Ø4.0mm, 7*19 สาย, 8 รอย |
| ความแข็งแรงในการดึงของสาย | ≥ 1,570 MPa (ต่อ ASTM A313) |
| หน่วยยึด | Al 6061-T6 ความแรงดึง ≥ 290 MPa ผลิต ≥ 240 MPa |
| ความแข็งของแท่ง | 95 HB (Brinell), ≥ 70 HB หลังจากการ anodizing |
| ความยาวรวม | 182 ± 1.5 mm (ปลายแท่งต่อปลายแท่ง) |
| ความกว้างโดยรวม | 68 ± 1,0 mm (กล่องสายภายนอก) |
| ความสูงโดยรวม | 48 ± 1,0 mm (หน้าสตาร์ต่อหน้าสตาร์) |
| การติดตั้ง Stud | M10 * 15, SS304 ความยาวของกระดาน 25 มิลลิเมตรแต่ละปลาย |
| รูปแบบหลุมติดตั้ง | สต๊อดเดี่ยวแต่ละแทง (แบบประสาน) ยอมรับมะเร็ง M10 |
| ทอร์คการติดตั้ง | 20°25 N·m (M10 หมึก 8.8 หมึก, ใยแห้ง) |
| น้ําหนักสะสม | 0.72 ± 0.03 kg (รูปแบบสตาร์อลูมิเนียม) |
| ภาระสแตติกสูงสุด ผ่อนผัน | 31.5 กิโลกรัม |
| ภาระสแตติกสูงสุด | 15.8 กิโลกรัม (50% การลดค่าตาม ISO 10816) |
| การปรับสติกที่ 31.5 kg | 2.5·4.0 มิลลิเมตร (การบด, การก้าวหน้า) |
| ความถี่ธรรมชาติ (บรรทุก) | 812 Hz (การบด) ปรับเปลี่ยนตามมวล |
| ความสามารถในการถ่ายทอดสูงสุด | ≤ 3,0 ในระดับการสะท้อนเสียง (ระดับการจํากัดตัวเอง) |
| อัตราการลดความหนาว | 0.10 ราคา 0.25 (Coulomb, ขึ้นอยู่กับขนาด) |
| อายุความเหนื่อยล้า (ภาระปริมาณ, ± 1.5mm) | > 107 หมุนเวียน, < 5% การเคลื่อนไหวความแข็ง |
| ความ อด ทน ที่ ตกใจ | > 30 G, 11 ms ครึ่งไซน์, ไม่มีความเสียหาย |
| ระยะอุณหภูมิ | -40°C ถึง +150°C (ความแข็งแรงคง) |
| ความต้านทานกับสเปรย์เกลือ | 500+ ชั่วโมง (ASTM B117, สาย passivated) |
| การรับรอง | ISO 9001:2015, EN 10204 3.1 การตรวจสอบวัสดุ |
เครื่องแยกแบบเส้นตรง รางสปริง, กระบอกยาง, พัดยางยาว 遵循 Hooke's Law: แรงมีสัดส่วนกับการย้าย (F = kx).สปริงอ่อนแยกการสั่นสะเทือนได้ดี แต่สั่นสะเทือนได้มากเกินไป; สปริงที่แข็งแรงจํากัดการบิดช็อค แต่ส่งสั่นสะเทือนโดยตรงเข้าไปในโครงสร้าง
JGX-0400D-31.5A ของกณิตศาสตร์เชือกสายไหมแบบกระบอกกลม 8 สายสร้างผลตอบสนองที่แตกต่างกันอย่างมูลนิธิ หนาแน่นแบบก้าวหน้าที่ขึ้นอยู่กับสัดส่วนที่ไม่สามารถอธิบายด้วยค่าคงที่สปริงเดียวได้
ในอัมพลิทูดต่ําที่ลักษณะของการสั่นสะเทือนของอุปกรณ์หมุนต่อเนื่อง (0.1 ∼ 2.0 มม.ความแข็งแรงต่ํา ≈ ประมาณ 10 N/mm ในภาวะการบด ≈ ส่งผลให้เกิดการแยกกันอย่างมีประสิทธิภาพด้วยการอ่อนแอ > 90% มากกว่าการตื่นเต้น 20 Hzนี่คือระบบที่ตัวแยกใช้ > 99% ของชีวิตการทํางานของมัน ป้องกันอุปกรณ์ความแม่นยําจากความสั่นสะเทือนความถี่สูงที่ละเอียด แต่ทําลาย
เมื่อความกว้างเพิ่มขึ้นในช่วงแรงกระแทกปานกลาง การย้ายสัดส่วนจากสายต่อสายจะเติบโต133 สายใยแต่ละเส้นผ่าน 7 * 19 สายเคเบิลตัดข้ามเริ่มเลื่อนกันและกัน, ใช้กลไกลดความตึงเครียด Coulomb. อัตราการลดความตึงเครียดที่มีประสิทธิภาพเพิ่มขึ้นจาก 0.10 เป็น 0.25, ขยายพลังงานการกระแทกผ่านการกระจายกระแทกขนาดเล็กความแข็งแรงเพิ่มขึ้นประมาณ 22 N / mm เพียงพอที่จะทนต่อการเคลื่อนย้ายต่อไปโดยไม่ต้องส่งแรงที่เกินไปยังอุปกรณ์แยก.
ในอัมพลิทูดสูงที่เข้าใกล้ขอบทางกณิตศาสตร์ของลวดลม, แพร่รัศมีประสิทธิภาพของสายไหมลดลงและแขนแรงบิดสั้นลงความแข็งแรงเพิ่มขึ้นอย่างรวดเร็วถึงประมาณ 50 N / mmอุปกรณ์ลดความเร็วอย่างราบรื่นในช่วง 4 มิลลิเมตรสุดท้ายของการเดินทาง แทนที่จะชนกับการหยุดแข็งความช้าสูงสุดโดยทั่วไป ≤ 15 G แม้แต่ภายใต้แรงกระแทกการเข้า 30 G.
JGX-0400D-31.5A ถูกออกแบบมาเพื่อการแลกเปลี่ยนมิติตรงด้วยปัจจัยรูปแบบของตัวแยกยางกลมที่ใช้กันอย่างแพร่หลาย
| Parameter การติดตั้ง | JGX-0400D-31.5A | ยางธรรมดา คอนเทิร์นเทคเวลาน์ด |
|---|---|---|
| สายสตูด | M10 * 1.5 (ทั้งสองปลาย) | M10 หรือ M12 ประจํา |
| ความยาว | 25 มิลลิเมตรแต่ละปลาย | 20~30 มิลลิเมตร |
| ความสูงรวม (ติดตั้ง) | ขนาด 48 mm | ระยะเฉพาะ 40~60 มม |
| ความจุ | 31ความดัน 0,5 กิโลกรัม | ยาง 25~40 กิโลกรัม |
| เอกสารที่ต้องการ | 182 * 68 * 60 มิลลิเมตร | เปรียบเทียบได้หรือใหญ่กว่า |
| ความต้องการพื้นที่ติดตั้ง | ช่องว่างเรียบ ≥ M10 | เหมือนกัน |
ไม่มีการปรับปรุงชัสซี่ ไม่มีการเจาะ ไม่มีการปั่นที่จําเป็นในกรณีส่วนใหญ่ JGX-0400D-31.5A บอลท์ตรงไปยังจุดติดตั้งที่มีอยู่ที่ว่างโดยการแยกยางที่ล้มเหลว. หากความยาวของเส้นแตกต่างกัน (เช่น การติดตั้งยาง M12 ไปยังตัวแยก M10)บุชเกจปรับเส้นเรียบง่าย ราคาส่งโดย Hoan โดยไม่ต้องเสียค่าใช้จ่ายเพิ่มเติมสําหรับการประเมินคําสั่ง 提供 100% ทางกลของคําตอบโดยไม่ต้องปรับปรุงอุปกรณ์.
สําหรับแอพลิเคชั่นที่ต้องการการตั้งค่าที่ไม่มาตรฐาน ∆ กณิตศาสตร์แท่งที่แตกต่างกัน, หน่วยความจุที่เปลี่ยน, ข้อจํากัดการปิดตัวเฉพาะเจาะจงหรือการบูรณาการกับอินเตอร์เฟซการติดตั้งครอบครองบริการสร้างต้นแบบอย่างรวดเร็ว 5 รายการ 7 วันทําการ:
จํานวนต้นแบบ (1 หน่วย) มีค่าใช้จ่ายเครื่องมือ 0การแปรรูปแท่งทั้งหมดถูกดําเนินการบนอุปกรณ์ CNC มาตรฐาน โดยใช้กระบวนการเดียวกันที่จะถูกนําไปใช้ในการผลิตจํานวนมากนี้กําจัดอุปกรณ์ออมทริชเมนต์อุปกรณ์ที่ปกติทําให้ปริมาณเล็กของวิธีแก้ไขการแยกที่กําหนดเองที่แพงมาก.
สํานักงานใหญ่ตั้งอยู่ที่ซีอาน จังหวัดชานซี เป็นศูนย์กลางการผลิตอากาศและการผลิตความแม่นยําที่สําคัญโรงงานที่ได้รับการรับรองในปี 2015 มีพนักงานมากกว่า 500 คน รวมถึงวิศวกร R&D 100 คนเรายังคงมีคลังสินค้าที่ครบถ้วนของเครื่องแยก JGX แบบมาตรฐาน สําหรับการจัดส่งทันที และเซลล์ผลิตต้นแบบอย่างรวดเร็วสําหรับการจัดทําตามสั่งด้วยการส่งออกไปยัง 35+ ประเทศ และความมุ่งมั่นในการตอบสนองสอบถามทางเทคนิค 24 ชั่วโมง, เราพร้อมที่จะสนับสนุนความต้องการในการแยกความสั่นสะเทือนของคุณ จากการประเมินต้นแบบผ่านการผลิตจํานวนมาก
ต้องการการปรับแต่งตัวแยกแบบกําหนดเอง หรือพร้อมที่จะรับรอง JGX-0400D-31.5A สําหรับการใช้งานของคุณ?ติดต่อทีมงานวิศวกรรมการใช้งานของซีอันโฮน ส่งข้อมูลภาระและรายละเอียดการติดตั้งของคุณ เรากลับข้อเสนอต้นแบบภายใน 48 ชั่วโมง และส่งหน่วยการประเมินภายใน 7 วันทําการ
