JGX-0956D-104A ระดับการขนส่ง สายด้ายสายห่วงสั่นแยกง่ายการบูรณาการ

JGX-0956D-104A เครื่องแยกความสั่นสะเทือนจากเชือกสาย

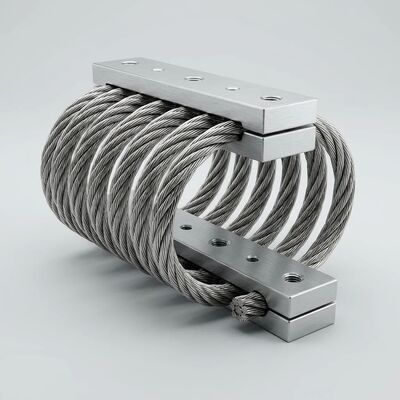

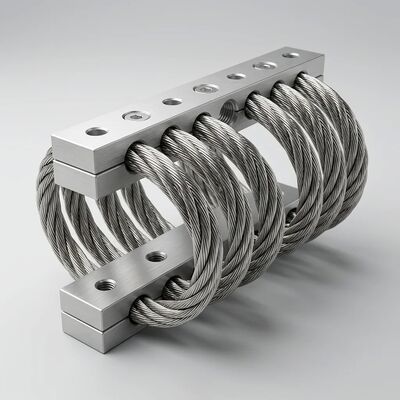

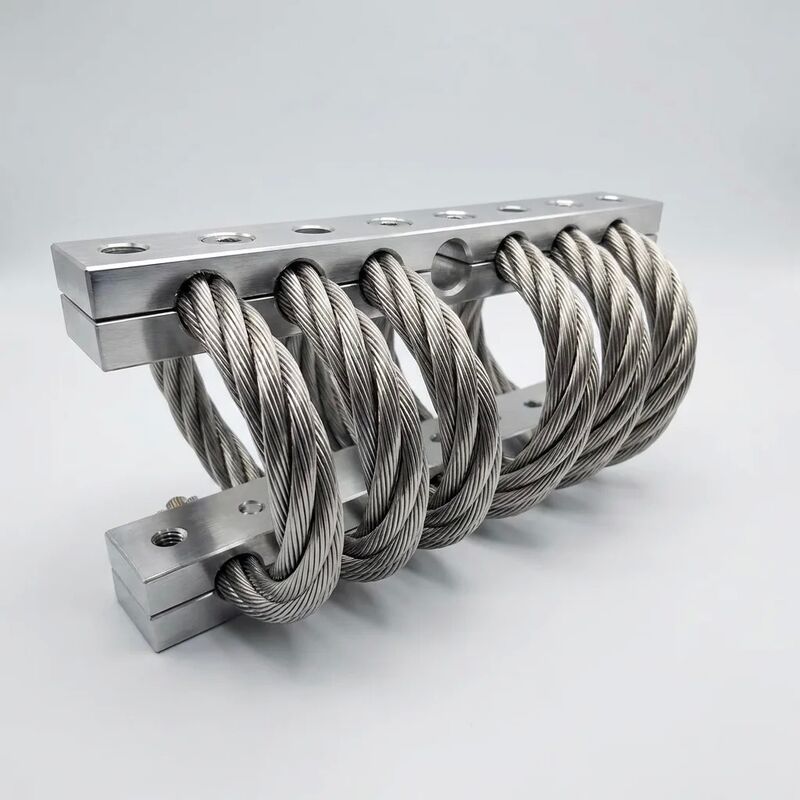

JGX-0956D-104A ตอบโจทย์ที่พิเศษของการปกป้องอุปกรณ์ระหว่างการขนส่งและการใช้งานที่เคลื่อนย้ายและการเข้าของพื้นที่ที่ไม่คาดเดาได้ในรูปแบบการบรรทุกหลายแกนที่ต้องการ. ออกแบบรอบสายสแตนเลส 304 ขนาด 10.4 มม. (7*19 สายสแตนเลส) ด้วยวงกลม 10 สายและก้อนแคลม 6061-T6 อลูมิเนียมเครื่องแยกตัวนี้ ให้ความคุ้มกันที่ผ่านการพิสูจน์ในสนาม ด้วยการติดตั้งแบบง่ายๆ.

การเข้าใจสภาพแวดล้อมการสั่นสะเทือนในการขนส่ง

อุปกรณ์ที่ใช้ในการขนส่งได้รับการสั่นสะเทือนที่แตกต่างกันจากอุปกรณ์ที่ตั้งอยู่การขนส่งทางถนนผลิตสเปคเตอร์ความตื่นเต้นประกอบที่ครอบคลุม 1-200 Hz โดยมีพลังงานที่ก้าวหน้าในช่วง 3-20 Hz (เสียงสะท้อนของการแขวนย้าย) และช่วง 15-100 Hz (ฮาร์โมนิกของเครื่องยนต์และสายขับเคลื่อน)การสั่นสะเทือนที่ต่อเนื่องนี้มีเหตุการณ์การกระแทกที่แยกแยกและกระป๋องการจัดการหยด อนุสรณ์ยอดเร่ง 15-30g กับระยะเวลากระแทกของ 5-15ms.

JGX-0956D-104A บริหารสิ่งแวดล้อมนี้ผ่านกลไกที่ครบครันสามอย่าง:

• การลดความสั่นสะเทือนต่อเนื่องด้วยช่วงความถี่ธรรมชาติที่ 6-14 Hz (ขึ้นอยู่กับภาระ) เครื่องแยกสามารถแยกความสั่นสะเทือนได้อย่างมีประสิทธิภาพ โดยเริ่มต้นที่ประมาณ 20 Hzในอัตราการเคลื่อนไหวของเครื่องยนต์ดีเซลทั่วไป (1500-1800 RPM), สร้างความตื่นเต้นหลัก 25-30 Hz) ความอ่อนแอเกิน 90% ป้องกันอิเล็กทรอนิกส์และเครื่องมือที่มีความรู้สึกจากการสั่นสะเทือนระยะสูงที่ทําให้เหนื่อย
• การดึงดูดแรงกระแทกชั่วคราว:การขัดแย้ง Coulomb ระหว่างสายไฟแต่ละสายภายในแต่ละลุปเปลี่ยนพลังงานกระแทกเป็นความร้อนระดับต่ําระหว่างวงจรการบด-ขยายปรับปรุงความแรงกระแทกสูงสุด 30g (11ms half-sine), เครื่องแยกแยกซึมพลังงานที่จะส่งตรงไปยังเครื่องจักรภายใน ผังวงจร, ส่วนประกอบทางออนไลน์, และเลเยอร์ความแม่นยํา
• การฟื้นฟูที่ตั้งใจในตัวเองหลังจากเกิดเหตุการณ์ที่น่าตกใจ the elastic recovery of the stainless steel wire rope returns the isolated equipment to its nominal position without residual offset—a critical advantage over elastomeric mounts that can take a permanent compression set after severe shock loading.

วิศวกรรมบูรณาการสนาม

ขั้นตอนการติดตั้ง:JGX-0956D-104A ติดตั้งผ่านรู Ø10.5 มิลลิเมตรสองช่องในระยะกลาง-กลาง 68 * 48 มิลลิเมตร โดยใช้โบลท์ M10 hex แบบมาตรฐาน ใช้ทอร์มการดึง 25-30 N · m (8.เครื่องเชื่อมเกรด 8 พร้อมเครื่องล้างเรียบและเครื่องล้างล็อคสปริง)ไม่จําเป็นต้องปรับความสูงหรือปรับความสว่าง สายไหมลุปตัวเองระดับกับภาระสแตติกภายในวงจรการบดครั้งแรก สําหรับการติดตั้งหลายจุดรักษาปริมาณตัวแยกให้ทุกหน่วยสามารถบรรจุ 30-60% ของกําลังการบดจําเพาะที่ระบุไว้ภายใต้ภาระสตติก เพื่อให้มีผลการแยกที่ดีที่สุด.

ความเหมาะสมการปรับปรุงหลัง:รูปแบบบอลท์ 68 * 48 มิลลิเมตรสอดคล้องกับปัจจัยรูปแบบการติดตั้งยางที่ทั่วไปหลายอย่างในประเภทความยาวรวม 80-150 มม.ทําให้สามารถเปลี่ยนเครื่องกลโดยตรง โดยไม่ต้องใช้สไลด์หรือกรอบการติดตั้งของอุปกรณ์เจาะใหม่การสร้างทั้งหมดโลหะกําจัดปัญหาความเข้ากันทางเคมีของยางรองเท้า ไม่มีการบวมจากการเผชิญหน้ากับน้ํามันดีเซลหรือไฮดรอลิกเหลว ไม่มีการอ่อนนุ่มจากน้ํามันหมอกและไม่มีการบดเบือนจากการเผชิญหน้ากับแสง UV ในอุปกรณ์เปิดกรอบ.

ทรัพยากรการบูรณาการออกแบบ:การสนับสนุนด้านวิศวกรรมประกอบด้วยรุ่น CAD 3 มิติ (รูปแบบ STEP และ IGES) การวาดรูปแบบขนาด 2 มิติที่มีความอดทนทางกณิตศาสตร์ตาม ISO 2768-m และเส้นโค้งความอ้วนของภาระที่เฉพาะการใช้งานวิศวกรแอพลิเคชันของเราให้บริการแบบฟรี การวิเคราะห์สแตติกและไดนามิกรวมถึง:

• การออกแบบการวางแผนการติดตั้งหลายระดับอิสระสําหรับการกระจายน้ําหนักของอุปกรณ์ที่ไม่สมอง
• การคํานวณความถี่ธรรมชาติและรูปแบบโหมดเพื่อตรวจสอบการแยกจากความถี่การตื่นเต้น
• การวิเคราะห์สเปคเตอร์การตอบสนองต่อการกระแทก (SRS) สําหรับการประเมินการกระแทกในการขนส่งและการจัดการ
• การประเมินอายุการใช้งานของตัวแยกจากชนิดของความสั่นสะเทือนในการขนส่งที่วัดหรือกําหนด (มีสเปคเตอร์การขนส่งทางถนนที่เท่ากับ MIL-STD-810)

รายละเอียดเทคนิค

การใช้งานอุปกรณ์เคลื่อนที่และสนาม

• การผลิตพลังงานแบบเคลื่อนย้ายเครื่องกําเนิดไฟฟ้าดีเซล (ประเภท 15-100 kVA) บนรถบรรทุกบริการ, รถยนต์ติดต่อ และหน่วยพลังงานฉุกเฉินที่ติดตั้งบนสกิดที่แรงกระแทกทางและการสั่นของเครื่องเคลื่อนไหวรวมกันระหว่างการขนส่งและการทํางานโดยไม่เคลื่อน
• อุปกรณ์อาศัยโทรคมนาคม:อิเล็กทรอนิกส์ของสถานีฐาน, ตู้ปรับตรงและเร็กแบตเตอรี่ นําไปในถัง ISO ที่ติดตั้งล่วงหน้าไปยังสถานที่ห่างไกลผ่านถนนทางเข้าที่ไม่ถนน
• หน่วยการแพทย์และห้องปฏิบัติการเคลื่อนที่:อุปกรณ์การวินิจฉัยภาพ การแยกเซ็นทริฟิวเจอร์ที่ทําความเย็น และอุปกรณ์ปฏิบัติการเคลื่อนที่ในโรงพยาบาลสนามและรถยานวิจัย
• อุปกรณ์ติดรถไฟ:กล่องสัญญาณข้างทางรถไฟฟ้า อิเล็กทรอนิกส์คอนเตอร์แกน และเครื่องควบคุมเครื่องสลับที่เผชิญกับการสั่นสะเทือนจากพื้นดินจากรถไฟที่ผ่าน
• ระบบคอนเทนเนอร์ในทะเล:พานควบคุมหัวบ่อน้ํา, สกิ๊ดฉีดสารเคมี และระบบปิดฉุกเฉินในถังในทะเลที่ได้รับการรับรองจาก DNV ที่ต้องการการแยกกันที่ทนทานต่อการกัดกร่อนในบรรยากาศที่มีเกลือ
• เครื่องจักรก่อสร้าง:เครื่องพัดลมในเครื่อง, เครื่องพลังงานไฮดรอลิก และโมดูลควบคุมอิเล็กทรอนิกส์ในเครื่องขุดพ่วง, เครื่องเจาะและโรงงานบด

ข้อดีเปรียบเทียบกับพัดยางยางยาง

ในแอพลิเคชั่นมือถือ เครื่องแยกสั่นของยางมักจะล้มเหลวภายใน 2-4 ปี เนื่องจากการผสมผสานของการแข็งกระชับแบบไดนามิก (โอโซน / UV cross-linking) ชุดการบด (สแตตติก load creep)และการโจมตีทางเคมี (น้ํามัน/น้ํามันบวม). JGX-0956D-104A กําจัดทุก 3 รูปแบบความล้มเหลวผ่านการสร้างทั้งหมดโลหะ สําหรับผู้ประกอบการเรือและอุปกรณ์บรรจุการกําจัดการเปลี่ยนตัวแยกที่กําหนดไว้, และการป้องกันการสั่นสะเทือนอย่างต่อเนื่องตลอดอายุการใช้งานของอุปกรณ์ทั้งหมด ติดต่อทีมวิศวกรรมของเราเพื่อการวิเคราะห์ค่าใช้จ่ายระยะชีวิตที่เปรียบเทียบเฉพาะกับแพลตฟอร์มอุปกรณ์ของคุณ
