JGX-0956D-104A พรีเมี่ยมเชือกลวดการสั่นสะเทือน Isolator การควบคุมเสียงรบกวนด้วย Resonance สำหรับเครื่องจักรอุตสาหกรรม

JGX-0956D-104A ตัวแยกการสั่นสะเทือนของเชือกลวด - วิศวกรรมวัสดุและประสิทธิภาพเสียง

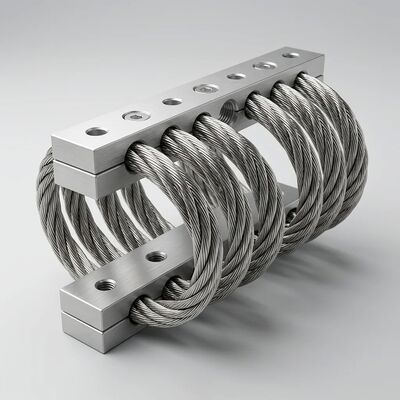

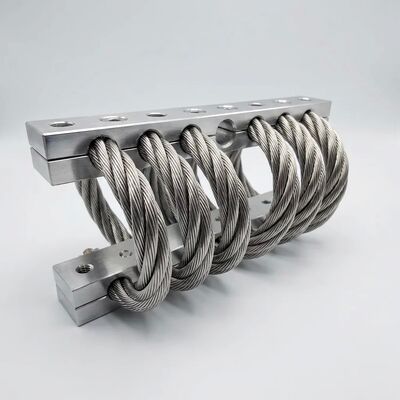

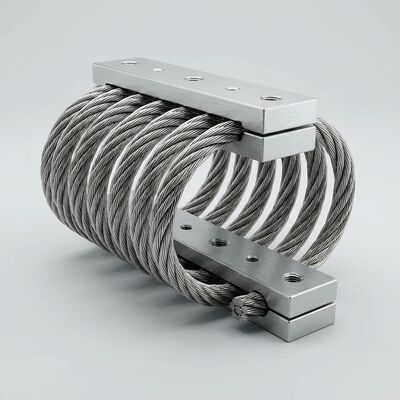

JGX-0956D-104A ผสมผสานโลหะวิทยาระดับพรีเมี่ยมเข้ากับฟิสิกส์การสั่นสะเทือนขั้นสูง เพื่อมอบการควบคุมเสียงสะท้อนที่ยอดเยี่ยมและการลดเสียงรบกวนสำหรับเครื่องจักรอุตสาหกรรม ที่แกนกลางของเชือก ลวดสลิงสแตนเลส 304 เส้นผ่านศูนย์กลาง 10.4 มม. สร้างขึ้นในรูปแบบเกลียวขนาด 7*19 โดยวางมือขวาเป็นประจำ จะถูกพันแบบเกลียวผ่านห่วงต่อเนื่อง 10 ห่วง และยึดไว้ระหว่างบล็อกอลูมิเนียมอัลลอยด์ 6061-T6 สองบล็อกที่มีพื้นผิวอะโนไดซ์แข็ง 25-30μm

วัสดุโลหะวิทยาและห่วงโซ่คุณภาพ

ลวดสลิงโลหะ:โครงสร้างขนาด 7*19 (7 เส้น แต่ละเส้นมีสายไฟ 19 เส้น) ให้ความสมดุลที่เหมาะสมระหว่างความยืดหยุ่นและอายุความเมื่อยล้า ลวดแต่ละเส้นดึงเย็นจากสเตนเลสออสเทนนิติก UNS S30400 ให้มีความต้านทานแรงดึงขั้นต่ำ 1,570 MPa การบำบัดด้วยสังกะสีฟอสเฟตเซชัน—ใช้หลังจากการพันเกลียว—สร้างการเคลือบไมโครคริสตัลไลน์ฟอสเฟตที่ทำหน้าที่สองวัตถุประสงค์: การลดค่าสัมประสิทธิ์การเสียดสีระหว่างเกลียวเพื่อให้พฤติกรรมการหน่วงของคูลอมบ์สม่ำเสมอ และให้การป้องกันการกัดกร่อนแบบบูชายัญที่เสริมความเฉื่อยโดยธรรมชาติของซับสเตรตสเตนเลส 304

วิศวกรรมบล็อกอลูมิเนียม:บล็อกแคลมป์ 6061-T6 (แต่ละบล็อกมีความหนาประมาณ 12 มม. ซึ่งมีส่วนทำให้โปรไฟล์โดยรวมมีความสูงประมาณ 40 มม.) ผ่านการอบชุบด้วยสารละลายที่อุณหภูมิ 530°C ตามด้วยการชุบน้ำและการบ่มที่อุณหภูมิ 175°C เป็นเวลา 8 ชั่วโมง เพื่อให้ได้สภาวะการปรับอุณหภูมิ T6 การทำอโนไดซ์แบบแข็งตามมาต่อ MIL-A-8625 Type III ทำให้เกิดชั้นออกไซด์ 25-30μm ที่มีความแข็งพื้นผิวเกิน 400 HV ซึ่งเทียบได้กับเหล็กกล้าเครื่องมือชุบแข็งที่ผิวด้วย ให้ทั้งการแยกทางไฟฟ้า (ความเป็นฉนวน >800V) และความต้านทานการกัดกร่อนเกิน 1000 ชั่วโมงในการพ่นเกลือที่เป็นกลางตามมาตรฐาน ASTM B117

การตรวจสอบย้อนกลับแบบเต็ม:JGX-0956D-104A ทุกเครื่องมีความสามารถในการตรวจสอบย้อนกลับระดับแบทช์ ซึ่งเชื่อมโยงเครื่องแยกไอโซเลเตอร์ที่เสร็จแล้วกับใบรับรองโรงงานวัตถุดิบ การวิเคราะห์องค์ประกอบทางเคมี (C, Mn, P, S, Si, Cr, Ni ต่อ ASTM A240), การตรวจสอบคุณสมบัติเชิงกล (ความแข็งแรงของผลผลิต, ความต้านทานแรงดึง, การยืดตัว) และการทดสอบการกัดกร่อนตามขอบเกรน (ASTM A262 Practice E) ได้รับการจัดทำเป็นเอกสารและพร้อมให้บริการตามคำขอ

ประสิทธิภาพเสียงและเสียงสะท้อน

การสั่นสะเทือนของเครื่องจักรที่ไม่สามารถควบคุมได้นั้นจะแสดงออกมาทั้งความล้าของโครงสร้างและเสียงในอากาศ—ปัญหาสองประการที่ JGX-0956D-104A จัดการไปพร้อม ๆ กันผ่านความแข็งแบบไม่เชิงเส้นและคุณลักษณะการทำให้หมาด ๆ ของฮิสเทรีซิส:

• การควบคุมการส่งผ่าน:ที่ความถี่กระตุ้นสูงกว่า √2 * ความถี่ธรรมชาติของระบบ (ประมาณ 20 Hz สำหรับการติดตั้งทั่วไป) ความสามารถในการส่งผ่านการสั่นสะเทือนจะลดลงต่ำกว่าความสามัคคี ทำให้ได้การแยก >90% ที่ความเร็วการทำงาน พฤติกรรมการทำให้แข็งทื่อแบบไม่เชิงเส้นจะป้องกันการเติบโตของแอมพลิจูด แม้ว่าการกระตุ้นจะเข้าใกล้การสั่นพ้องระหว่างการสตาร์ทอุปกรณ์และการลดความเร็วลง
• การปราบปรามการขยายเสียงสะท้อน:ด้วยปัจจัย Q ≤ 2.8 ที่มีการสั่นพ้องเทียบกับ 10-50* สำหรับตัวยึดสปริงที่ไม่มีตัวหน่วง JGX-0956D-104A จะจำกัดแรงส่งสูงสุดให้ต่ำกว่าเกณฑ์ความเสียหายของโครงสร้างอย่างมาก โดยไม่ต้องใช้แดมเปอร์มวลที่ปรับแล้วหรือระบบควบคุมแบบแอ็คทีฟ
• การลดทอนสัญญาณรบกวนที่เกิดจากโครงสร้าง:ความไม่ต่อเนื่องของอิมพีแดนซ์ทางกลที่ส่วนต่อประสานระหว่างเชือกลวดกับบล็อกยึด สะท้อนและกระจายพลังงานการสั่นสะเทือนก่อนที่จะถึงโครงสร้างอาคาร การวัดภาคสนามแสดงให้เห็นถึงการลดการส่งผ่านสัญญาณรบกวนที่เกิดจากโครงสร้างลง 15-25 dB ในช่วงอ็อกเทฟ 100-2000 Hz ที่สำคัญที่สุดสำหรับการรับรู้ความสบายทางเสียง
• ประสิทธิผลของบรอดแบนด์:ซึ่งแตกต่างจากแดมเปอร์แบบยืดหยุ่นหนืดซึ่งประสิทธิภาพขึ้นอยู่กับอุณหภูมิและความถี่ กลไกการหน่วงคูลอมบ์ (แรงเสียดทานแบบแห้ง) ของตัวแยกเชือกลวดจะรักษาการกระจายพลังงานที่สม่ำเสมอตั้งแต่ 5 Hz ถึงมากกว่า 500 Hz ตลอดช่วงการทำงานที่มีอุณหภูมิ -75°C ถึง +300°C

ข้อมูลจำเพาะทางเทคนิคที่สมบูรณ์

สาขาการใช้งานทางอุตสาหกรรม

• สถานีคอมเพรสเซอร์:การแยกคอมเพรสเซอร์แบบลูกสูบและสกรูในกระบวนการผลิตก๊าซธรรมชาติ โรงงานทำความเย็น และระบบนิวแมติกส์ ซึ่งการเต้นเป็นจังหวะความถี่ต่ำและการกระตุ้นแบบฮาร์มอนิกจำเป็นต้องมีการแยกแบบหน่วงสูง
• มาตรวิทยาที่แม่นยำ:เครื่องวัดพิกัด (CMM) เครื่องเปรียบเทียบเชิงแสง และเครื่องวัดอินเทอร์เฟอโรเมทรีแบบเลเซอร์ที่ต้องการการแยกระดับต่ำกว่าไมครอนจากการสั่นสะเทือนที่เกิดจากอาคาร
• อุปกรณ์ HVAC หนัก:การแยกเครื่องทำความเย็นแบบแรงเหวี่ยงในอาคารสูงเชิงพาณิชย์ ซึ่งต้องลดการส่งผ่านสัญญาณรบกวนจากโครงสร้างไปยังพื้นที่ถูกครอบครองให้เหลือน้อยที่สุด
• ชุดเครื่องกำเนิดไฟฟ้ามอเตอร์อุตสาหกรรม:การแยกมอเตอร์ไดรฟ์ความถี่ตัวแปร (VFD) โดยที่กระแสฮาร์มอนิกความถี่สูงที่เกิดจากอินเวอร์เตอร์กระตุ้นการสั่นพ้องทางกลในเฟรมมอเตอร์
• ห้องปฏิบัติการทดสอบและสอบเทียบ:เครื่องชั่งเชิงวิเคราะห์ที่ไวต่อการสั่นสะเทือน เวิร์กสเตชันด้วยกล้องจุลทรรศน์ และการแยกห้องทดสอบด้านสิ่งแวดล้อม

หากต้องการทราบเส้นโค้งประสิทธิภาพเสียงโดยละเอียด ใบรับรองวัสดุ หรือการออกแบบระบบแยกเฉพาะการใช้งาน โปรดติดต่อทีมวิศวกรของเรา เราให้บริการการตรวจสอบความถี่ธรรมชาติและการวิเคราะห์การกระจายโหลดฟรีสำหรับการกำหนดค่าอุปกรณ์เฉพาะของคุณ
