JGX-1278D-310B เครื่องแยกความสั่นสะเทือนหลายแกน รับรองการป้องกันอุปกรณ์อย่างต่อเนื่องด้วยโครงสร้างที่ปลอดภัยจากความล้มเหลว

JGX-1278D-310B ∙ 6-DOF Multi-Axis Isolator กับสถาปัตยกรรมที่มั่นคงต่อความล้มเหลว

ความสั่นสะเทือนในโลกจริง ไม่ค่อยเป็นแบบเดียวแกนบด, กระชับ, รอลล์, พีช, ยาวและตัดในขณะเดียวกันJGX-1278D-310BWire Rope Vibration Isolator ถูกออกแบบจากพื้นที่ขึ้นสําหรับความเป็นจริงหลายแกนนี้ทั้ง 6 องศาเสรีภาพ (6-DOF)ที่สําคัญเท่ากันโครงสร้างล็อคกันความล้มเหลวรับประกันว่าส่วนของสายใยไฟฟ้าไม่สามารถแยกออกจากบล็อกการติดตั้งได้ แม้แต่ภายใต้สภาพอ้วนเกินที่จะทําลายเครื่องแยกแบบปกติ

การ มี เสรีภาพ 6 องศา เป็น การ แก้ไข ที่ มี ความ ผสม มวล

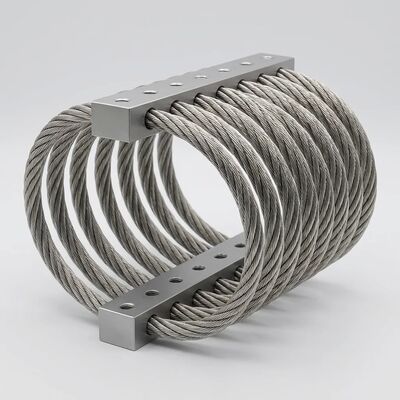

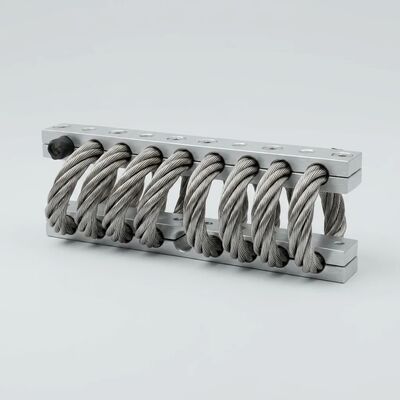

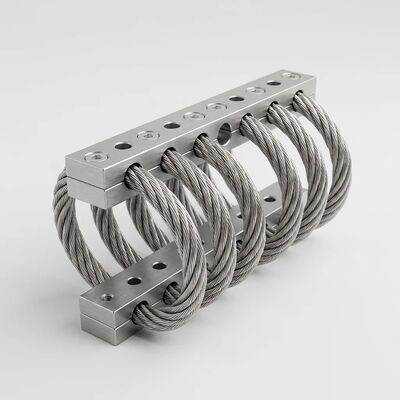

แต่ละหน่วย JGX-1278D-310B มีวงกลมเชือกสายสลัดที่มีรูปร่างแม่นยํา ผลิตจากสแตนเลส AISI 304และแน่นอยู่ทั้งสองปลายโดยสายสับ 6061-T6 สังกะสีอลูมิเนียมจิตรศาสตร์ของระบบนี้ 8 สายลวดของสายไหมขนาด 6.4 มิลลิเมตร ติดตั้งในช่องที่มุม 45 ° สร้างลักษณะความแข็งที่ไม่เป็นเส้นตรงที่แข็งแรงต่อเนื่องภายใต้ภาระที่เพิ่มขึ้นพฤติกรรมนี้มีความสําคัญสําหรับการใช้งานที่แรงกระแทกและการสั่นสะเทือนในสภาพคงที่อยู่ร่วมกัน:

• แกนการบด:ความจุของภาระสูงสุด 50 กิโลกรัม สแตตติก โดยมีช่วงการโค้ง 3-8 มิลลิเมตรที่แตกต่างกันตามการโหลดก่อน
• หมุนและตัดแกน:โครงสร้างโค้ลสลิปลิกบังคับด้านในวิธีการที่ควบคุม, ดึงดูดพลังงานนอกแกนโดยไม่ต้อง bottoming ออก
• แกนความเครียด:การออกแบบแท่งล็อคกันป้องกันการดึงเชือกสายไหมออก, การรักษาความต่อเนื่องโครงสร้างแม้กระทั่งเมื่ออุปกรณ์ติดตั้งประสบความสัมผัสแรงยก
• ความอดทนต่อแรงกระแทก:การช็อคระยะสั้น75 กิโลกรัมต่อตัวถูกจับโดยไม่ทําให้เกิดการบิดรูปอย่างถาวร

ตัวประกอบการขยายเสียงสะท้อนยังคงต่ํากว่า 3 ในระบายเสียงหมายถึงตัวแยกไม่ขยายความสั่นสะเทือน แม้ว่าความถี่ของการกระตุ้นจะตรงกับความถี่ธรรมชาติของระบบ

ปลอดภัยจากความล้มเหลว โดยการออกแบบ ไม่ใช่การเพิ่ม

เครื่องแยกเชือกสายไฟแบบปกติ ใช้แรงหดหัดและแรงกดเพื่อยึดตัวเชือกไว้การออกแบบเหล่านี้อาจทําให้สายพานสลิดหรือขาดทุนโดยสิ้นเชิงJGX-1278D-310B ใช้วิธีการที่แตกต่างกันอย่างสิ้นเชิง

สายสล็อปมีโปรไฟล์รูล็อคสล็อคแทนที่จะพึ่งพากับแรงหมุนของลูกขัดเท่านั้น โจเมตรี่นี้สร้างล็อคทางกลบวกยิ่งล็อคแน่นขึ้นผลก็คือเส้นทางของภาระที่ปลอดภัยจากความล้มเหลวที่ทําให้ตัวแยกอยู่อย่างสมบูรณ์แบบ ไม่ว่าจะเป็นทิศทางหรือขนาดของความอ้วน

ปัจจัยความน่าเชื่อถือเพิ่มเติมที่สร้างขึ้นใน JGX-1278D-310B:

• การก่อสร้างเชือกหลายเชือก มีสาย AISI 304 หลายร้อยสาย แม้ว่าเชือกเดียวจะพัฒนาความบกพร่องสายที่เหลือยังคงแบกภาระ ไม่มีจุดพังเดียว.
• บล็อคคลับอลูมิเนียม 6061-T6 ถูก anodized สําหรับการกันไฟฟ้าและความต้านทานต่อการกัดกรองเพิ่มเติม, ป้องกันการเชื่อมต่อ galvanic ระหว่างโลหะที่แตกต่างกันในสภาพแวดล้อมความชื้นหรือทะเล
• กลมทั้งหมดได้รับการหมุนเวียนความร้อนจาก -40 ° C ถึง + 200 ° C โดยไม่มีการเปลี่ยนแปลงในการลดล็อคล็อปปิ้ง

ออกแบบ ให้ เหมาะ กับ จักรยาน ที่ แข็งแรง ที่สุด ใน โลก

การ ใช้ งาน ใน สาขา อุตสาหกรรม ที่ จําเป็น มาก ที่สุด

• พลาทฟอร์มน้ํามันและก๊าซในทะเล:ป้องกันสกิ๊ดเครื่องกําเนิด, แพ็คเกจปั๊ม, และตู้ควบคุมจากสั่นสะเทือนที่เกิดจากคลื่นรวมกันและการกระแทกบางครั้ง. ความทนทานกับสเปรย์เกลือที่ตรวจสอบ 500+ ชั่วโมงตาม ASTM B117
• อุปกรณ์สนับสนุนพื้นที่ทางอากาศ (GSE):การแยกแยกสถานทดสอบที่ nhạy cảm เครื่องปรับขนาด และหน่วยพลังงานบนพื้นดินในสถานที่บํารุงรักษาสนามบินที่ความน่าเชื่อถือมีผลกระทบตรงต่อตารางการบินความปลอดภัย
• ระบบฉุกเฉินในเขตแผ่นดินไหวรักษาความสมบูรณ์แบบทางโครงสร้างของเครื่องกําเนิดสํารองและชุดปั๊มดับเพลิงในภูมิภาคที่ได้รับภาระแผ่นดินไหว; การออกแบบที่ปลอดภัยจากความล้มเหลวยังคงทํางานแม้กระทั่งการเคลื่อนไหวของพื้นดินหลายทิศทาง
• เครื่องพิมพ์อุตสาหกรรมหนักและสายสแตมป์:รับซึมกระแทกระดับสูงที่ซ้ําซ้ําจากหมักโกง, เครื่องพิมพ์ฉีดและเครื่องพิมพ์สแตมป์โลหะโดยไม่ต้องความเหนื่อยล้า
• สถานีฐานโทรคมนาคม:ป้องกันหน่วยวิทยุบนหลังคาและบนหอคอย ระบบตั้งตําแหน่งแอนเทนน์ และรอกแบตเตอรี่สํารอง จากการสั่นสะเทือนที่เกิดจากลมและจักรยานการขยายความร้อน

ติดต่อทีมงานวิศวกรรมของเราในวันนี้สําหรับเส้นโค้งความอ้วนของภาระ-การสับสนรายละเอียด, การออกแบบรูปแบบการติดตั้งที่กําหนดเอง, หรือการอ้างอิงสําหรับ JGX-1278D-310B ที่ตั้งค่าให้เหมาะกับความต้องการการแยกหลายแกนของคุณ
