JGX-1598D-557B เครื่องแยกการสั่นสะเทือนแบบลวดสลิงแบบหลายแกนพร้อมการติดตั้งอเนกประสงค์บนแพลตฟอร์มอุปกรณ์ที่หลากหลาย

JGX-1598D-557B 1 แพลตฟอร์มแยกตัว, ทุกโจทย์การติดตั้ง, ทั้งหมดหกแกนครอบคลุม

ผู้ออกแบบอุปกรณ์ต้องเผชิญกับความเครียดอย่างต่อเนื่อง: การแก้ไขการแยกที่เหมาะสมกับการติดตั้งของเครื่องจักรหนึ่งพื้นที่ติดตั้งแบบมุม, ข้อจํากัดการปรับปรุงแบบเก่าJGX-1598D-557BWire Rope Vibration Isolator แก้ปัญหานี้ด้วยแพลตฟอร์มการติดตั้งที่สามารถปรับแต่งได้ที่รองรับการตั้งทิศทาง 45° และ 90° ในแนวตั้งระหว่างการส่งการตรวจสอบการแยกแยก 6 องศาอิสระในทุกรูปแบบ

การปรับปรุงความหลากหลายโดยไม่เสียสละผลงานของอุปกรณ์แยก

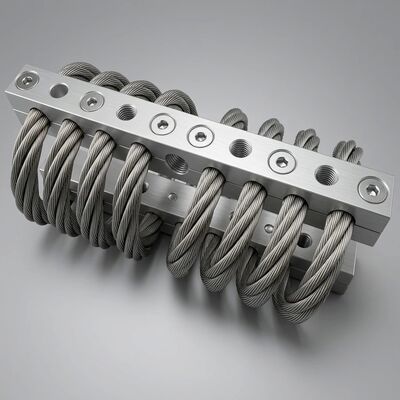

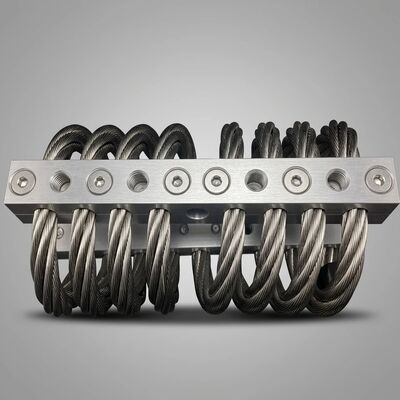

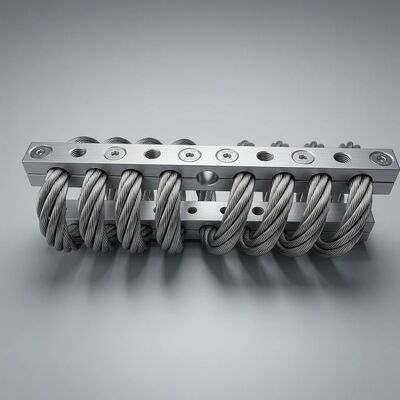

JGX-1598D-557B แยกฟังก์ชันการแยกจากอินเตอร์เฟซการติดตั้งอุปกรณ์เชือกสายสลัด 6 สายประกอบจากสแตนเลส AISI 304 ขนาด 8.0 มิลลิเมตร, จบในทั้งสองปลายด้วย 6061-T6 อลูมิเนียมแคลมป์บาร์แต่ละแท่นมีสล็อตที่ทํางานด้วยเครื่องกลไกแม่นยําที่ตั้งอยู่ในมุมหลายมุม, ยอมรับเครื่องเชื่อมแบบมาตรฐานและจักรพรรดิ

ระบบการติดตั้งที่พร้อมจากแพลตฟอร์มแยกตัวเดียว:

• บาร์ต่อบาร์มาตรฐาน:ขาอุปกรณ์ติดตั้งโดยตรงกับแท่นกั้นด้านบน; รางล่าง bolts ไปยังรากฐานหรือกรอบรองรับการจัดตั้งแบบปกติสําหรับเครื่องจักรสร้างใหม่ที่ทั้งพื้นที่ติดตั้งเป็นแนวขนานและเรียบ.
• แอดป์เตอร์บาร์-ทับ:แผ่นพื้นที่ที่แปรรูปเข้ากับแท่งกั้นล่างและให้บริการกับอินเตอร์เฟซที่ติดตั้ง studนี้แปลงตัวแยกเป็นการแทนที่หลุดในสําหรับการติดตั้ง stud elastomeric ที่มีอยู่โดยไม่ต้องปรับปรุงฐานอุปกรณ์หรือรูปแบบการเจาะรากฐาน.
• การติดตั้งที่โน้ม 45 องศา:เมื่อความตื่นเต้นประถมมาถึงมุมกับแนวราบ ธรรมดากับเครื่องยนต์ดีเซลรูปแบบ Vและพัสดุปั๊มที่หันเหลี่ยม ความตั้งสล็อต 45 ° สอดคล้องแกนความเชื่อมโยงหลักของตัวแยกกับเวกเตอร์สั่นแรงที่เด่น. วิธีนี้ยกระดับประสิทธิภาพการแยกเมื่อเทียบกับการติดตั้งตั้งตั้ง
• ความตั้งตั้ง 90 องศา:สําหรับอุปกรณ์ที่พื้นที่ตั้งตั้งจํากัด แต่มีความสะอาดระยะราบการรักษาความสูงทั้งหมดที่ติดตั้งต่ํากว่า 150 mm โดยยังคงให้ความเป็นไปตามหลายแกนอย่างเต็มที่.

การปรับแต่งแต่ละแบบรักษาความสามารถในการบรรทุกที่เท่ากัน ( 80 กิโลกรัมสติก, 120 กิโลกรัมการกระแทกต่อการติดตั้ง) และคุณสมบัติการแยก 6-DOF เดียวกันOEMs ของอุปกรณ์สามารถมาตรฐานในชุดแยกตัวเดียวในช่วงสินค้าทั้งหมดของพวกเขา, การลดความซับซ้อนของการจัดซื้อจัดจ้าง, การคัดเลือกข้อมูลการทํางานหนึ่งชุด และการรักษาคลังอะไหล่ร่วมกัน

การตรวจสอบผลประกอบการหลายแกน

กณิตศาสตร์เชือกสาย helical โดยธรรมชาติให้ความตรงกันในทุกทิศทาง แต่การทํางานของ JGX-1598D-557B ได้ลักษณะปริมาณผ่านทั้ง 6 องศาเสรีภาพ ผ่านการทดสอบหลายแกนด้วยเครื่องมือ:

• การบด (แกน Z):การหันสแตติก 4-12 มิลลิเมตร ตลอดช่วงภาระ 0-80 กิโลกรัม ความแข็งแรงเพิ่มขึ้นไม่ตรงกับการหันให้การตอบสนองแรกที่อ่อนโยนสําหรับการแยกตัวจากความสั่นสะเทือนขนาดเล็ก ด้วยการควบคุมอย่างมั่นคงต่อเนื่องต่อเหตุการณ์การกระแทกที่มีการขยับขนาดใหญ่.
• ความเข้มข้น (Z-axis reverse):โปรไฟล์รูว์สตาร์สล็อปที่ติดต่อกันจะจับสายใยสายใยด้วยกลไก เพื่อรักษาความต่อเนื่องของโครงสร้างภายใต้แรงยกการออกแบบแบบที่ปรับปรับเฉพาะแบบปกติ; จีโอเมตรีรูลของ JGX-1598D-557B ทําให้หมดรูปแบบความผิดพลาดนี้
• การตัด (แกน X และ Y):ความเชื่อมต่อด้านข้างรองรับองค์ประกอบการตื่นเต้นระดับราบจากความไม่สมดุลในการหมุน, ความผิดสอดคล้อง, และการเคลื่อนไหวของพื้นที่แผ่นดินไหวโครงสร้างโค้ล buckles ยืดหยุ่นและกลับไปที่ศูนย์กลางโดยไม่มีส่วนที่เหลือของออฟเฟต.
• โรล, ปิช, Yaw (หมุนรอบ X, Y, Z):การบิดความแตกต่างข้ามการประกอบโค้ลรองรับการเคลื่อนไหวมุม ป้องกันอุปกรณ์ที่มีการกระจายมวลที่ไม่เท่าเทียมกันหรือจุดติดตั้งที่ออกจากศูนย์กลางจากการถ่ายทอดการสั่นสะเทือน

ตลอดแกนทั้งหมดค่าขยายความสอดคล้องยังคงอยู่ใต้ 3หมายถึง แม้ว่าความถี่ของการตื่นเต้นจะตรงกับความถี่ธรรมชาติของระบบ แต่ตัวแยกจะไม่เพิ่มความถี่สําหรับเครื่องจักรหมุนที่มีความเร็วแปรเปลี่ยนที่ sweep ผ่านการสะท้อนเสียงในช่วงทุกวงจรเริ่มต้น-หยุดคุณลักษณะนี้สําคัญสําหรับความน่าเชื่อถือในระยะยาว

ข้อดีในระดับระบบของแพลตฟอร์มแยกแบบมาตรฐาน

นอกเหนือจากผลประโยชน์ทางการทํางานโดยตรง การนํา JGX-1598D-557B มาใช้ในครอบครัวอุปกรณ์สร้างข้อดีทางการดําเนินงานที่รวมกัน:

• การปรับปรุงอะไหล่จํานวนชิ้นส่วนของตัวแยกตัวหนึ่งใช้กับปั๊ม เครื่องบด เครื่องผลิต และอุปกรณ์เสริมและเทคนิคสนามต้องการความคุ้นเคยกับวิธีการติดตั้งเพียงอย่างเดียว.
• ผลงานที่คาดเดาได้:ทีมวิศวกรรมตรวจสอบคุณสมบัติการหันหันของ JGX-1598D-557B และคุณสมบัติการส่งต่อครั้งเดียว จากนั้นนําข้อมูลที่ผ่านการรับรองไปใช้กับการออกแบบอุปกรณ์ในอนาคตทั้งหมดเครื่องใหม่แต่ละเครื่องไม่จําเป็นต้องมีโปรแกรมคุณสมบัติการแยกตัวใหม่.
• ความเหมาะสมในการปรับปรุงหลัง:ตัวเลือกการปรับสตาร์-ทับ-ปลาตช์ ทําให้ JGX-1598D-557B สามารถแทนตัวติดเอลาสโตเมอรี่ที่เก่าแก่บนอุปกรณ์ที่ใช้งานโดยไม่ต้องเจาะรูฐานใหม่หรือปรับปรุงฐานอุปกรณ์ทีมงานบํารุงรักษาสามารถปรับปรุงผลงานของระบบแยกระหว่างการหยุดทํางานตามกําหนด โดยไม่ต้องปรับปรุงโครงสร้าง.
• ความสอดคล้องของปริมาณการจัดหาทั่วโลกเป็นผลิตภัณฑ์ทั้งหมดจากโลหะที่ผลิตตามมาตรฐานการผลิตโลหะและขนาดที่ควบคุมJGX-1598D-557B ให้ผลงานที่เหมือนกัน ไม่ว่าจะเป็นชุดการผลิตหรือปลายทางการจัดส่งไม่มีความแตกต่างของการรักษาจากชุดต่อชุดเช่นที่ประสบการณ์กับผลิตภัณฑ์ยางปั้น

ข้อมูลเทคนิคที่ครบวงจร

เมื่อแนวทาง JGX-1598D-557B Platform ให้คุณค่าสูงสุด

• ระบบการขับเคลื่อนทางเรือ:การปรับแต่ง JGX-1598D-557B เดี่ยวแยกเครื่องขับเคลื่อนหลัก, กล่องการลด, และหมุนหมุนหมุนทั่วชั้นเรือทั้งหมดแอดป์เตอร์บาร์-ทับทิม ทําให้สามารถเปลี่ยนเครื่องติดตั้งเดิมได้ในช่วงระยะเวลาในท่าเรือแห้ง โดยไม่ต้องปรับปรุงรูปร่าง.
• การผลิตพลังงานกระจายเครื่องกําเนิดไฟฟ้าดีเซลและก๊าซธรรมชาติขนาด 50 kVA ถึง 500 kVA ใช้แพลตฟอร์มแยกเดียวกันตัวเลือกสล็อต 45 องศาปรับปรุงการแยกสําหรับเครื่องยนต์ V-block ที่ความตื่นเต้นหลักอยู่ที่มุม 45 องศากับระนาบสกิด.
• เซลล์อัตโนมัติโรงงาน:ฐานหุ่นยนต์ ฐานกานต์ที่เลือกและวาง และระบบการมองเห็นทั้งหมดได้รับประโยชน์จากรายละเอียดการทํางานของตัวแยกที่เหมือนกันทีมงานบํารุงรักษามีจํานวนชิ้นส่วนหนึ่งและใช้ค่าแรงหมุนการติดตั้งที่ตรงกันในทุกเครื่องในอุปกรณ์.
• รถยนต์และรถยนต์:แหล่งไฟฟ้าเสริมที่ติดตั้งใต้กรอบ แพ็คคอมเพรสเซอร์ HVAC และตู้อิเล็กทรอนิกส์แรงดึงทนต่อการกระชับกระแทกที่เกิดจากสายรถหลายปีการตั้งค่าแท่นต่อแท่นที่มีแท่น clamping ผ่าน-bolted รักษาการบรรทุกก่อน แม้ว่าความสั่นสะเทือนต่อเนื่อง.
• อิเล็กทรอนิกส์พลังงานลมและพลังแสงอาทิตย์:ตู้อินเวอร์เตอร์และตู้แปลงในเครื่องปรับน้ําและเครื่องปรับน้ําที่ติดอยู่บนพื้นดินต้องเผชิญกับวงจรอุณหภูมิต่อวันที่เกิน 60 °CJGX-1598D-557B ทั้งหมดโลหะรักษาความแข็งคงจากทะเลทรายเที่ยงถึงเที่ยงคืน โดยไม่มีการเคลื่อนไหวทางความร้อนที่ plagues แทน elastomeric.

ติดต่อทีมงานสมัครของเราตอนนี้เราจะกําหนดการตั้งค่า JGX-1598D-557B ที่ดีที่สุดให้ข้อมูลการเคลื่อนไหวภาระที่ผ่านการรับรองสําหรับจุดปฏิบัติการเฉพาะของคุณและส่งข้อเสนอราคาภายใน 1 วันทําการ
