JGX-0320D-17A ตัวแยกการสั่นสะเทือนของเชือกลวดอัตราส่วนโหลดต่อน้ำหนักสูงการออกแบบที่กะทัดรัดการติดตั้งรอบทิศทาง

JGX-0320D-17A ตัวแยกการสั่นสะเทือนของลวดสลิง - โซลูชันการทำให้หมาด ๆ ประสิทธิภาพสูงขนาดกะทัดรัด

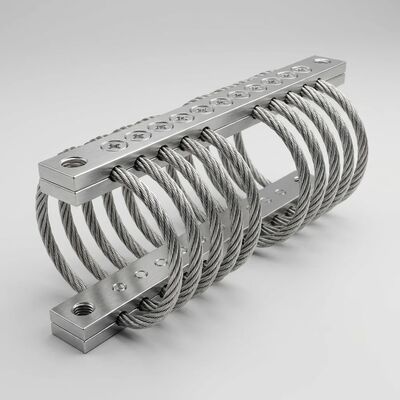

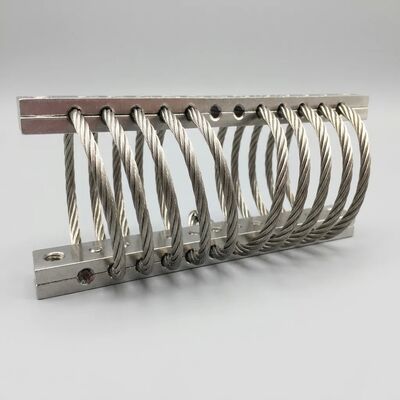

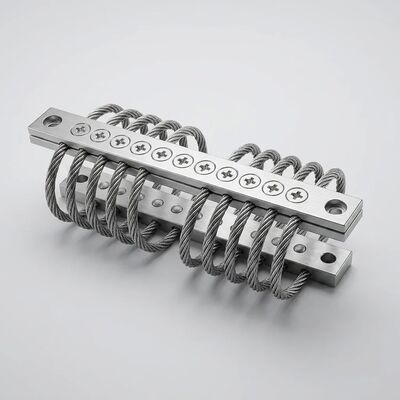

ที่เจจีเอ็กซ์-0320D-17Aคือเครื่องแยกการสั่นสะเทือนแบบลวดสลิงที่ได้รับการกำหนดค่าอย่างแม่นยำ ซึ่งออกแบบมาโดยเฉพาะสำหรับการติดตั้งที่มีพื้นที่จำกัด ซึ่งต้องการการลดทอนแรงกระแทกอย่างไม่มีการลดทอน สร้างเป็นวง 6 วงสแตนเลส 304แกนสายเคเบิลที่มีเส้นผ่านศูนย์กลางลวด 3.2 มม. ตัวแยกนี้ให้ความสามารถในการรับน้ำหนัก 0.5–15 กก. ต่อแท่นในขณะที่ใช้ปริมาตรซองจดหมายน้อยที่สุด — ผลลัพธ์โดยตรงจากการปรับรูปทรงของขดลวดและระยะห่างของแคลมป์ให้เหมาะสมเพื่อเพิ่มประสิทธิภาพการหน่วงสูงสุดต่อมวลหนึ่งหน่วย

อัตราส่วนการรับน้ำหนักต่อน้ำหนักสูงสำหรับพื้นที่ขนาดกะทัดรัด

ตัวยึดแบบอีลาสโตเมอร์แบบทั่วไปและตัวแยกคอยล์สปริงจะแลกกันระหว่างพิกัดการรับน้ำหนักและขนาดทางกายภาพ ยิ่งรองรับน้ำหนักได้มากก็ยิ่งมีขนาดใหญ่ขึ้น JGX-0320D-17A ฝ่าฝืนข้อจำกัดนี้ สถาปัตยกรรมลวดสลิงของมันประสบความสำเร็จอัตราส่วนการทำให้หมาด ๆ ≥15%ข้ามแกนการแปลทั้งสามแกนพร้อมกัน โดยมี aช่วงความถี่ธรรมชาติ 8–15 Hzทั้งหมดนี้อยู่ในส่วนประกอบที่มีน้ำหนักน้อยกว่า 200 กรัม ความหนาแน่นของประสิทธิภาพนี้ทำให้สามารถรวมการป้องกันการสั่นสะเทือนแบบเต็มสเปกตรัมเข้ากับอ่าวการบิน, ชุดกิมบอล UAV, อุปกรณ์ทางการแพทย์ที่มีความแม่นยำ และตัวควบคุมอุตสาหกรรมขนาดกะทัดรัด - แอปพลิเคชันที่ระยะห่างทุกมิลลิเมตรและน้ำหนักบรรทุกทุกกรัมมีความสำคัญ

พิสูจน์แล้วในการทดสอบแบบทำลายล้าง

ทุกชุดการผลิตของ JGX-0320D-17A ได้รับการตรวจสอบแล้วโปรโตคอลการทดสอบการทำลายล้างแบบเร่งที่ผลักดันตัวแยกกระแสไฟฟ้าให้ถึงขีดจำกัดทางกลขั้นสูงสุด การทดสอบประกอบด้วย:

• การรับแรงดึงสูงสุดจนถึงความล้มเหลวบนแกนลวดสลิง ยืนยันระยะขอบด้านความปลอดภัยเกินกว่าความจุที่กำหนด
• การทดสอบความล้าแบบวงจรการกลับตัวของโหลดเกิน 10⁶ ที่อัตราการกระจัดสูงสุด โดยมีค่าสัมประสิทธิ์การหน่วงที่วัดได้ที่ <5% ตลอดอายุการใช้งาน
• ความอยู่รอดของชีพจรช็อตภายใต้รูปคลื่นอินพุตแบบฮาล์ฟไซน์และแบบฟันเลื่อย ตรวจสอบว่าความเร่งการส่งผ่านสูงสุดยังคงต่ำกว่าเกณฑ์การออกแบบ แม้ว่าจะเกิดเหตุการณ์ที่มี g สูงซ้ำแล้วซ้ำอีก
• ความต้านทานการกัดกร่อนของสเปรย์เกลือตามการทดสอบสเปรย์เกลือเป็นกลาง (NSS) ตามมาตรฐาน ISO 9227 ซึ่งยืนยันว่าผิวสเตนเลสสตีล 304 ที่ผ่านการขัดด้วยไฟฟ้าด้วยไฟฟ้าจะคงความสมบูรณ์ของโครงสร้างหลังจากผ่านการสัมผัสนาน 96+ ชั่วโมง

สามารถขอรายงานผลการทดสอบจากบุคคลที่สามได้ โดยให้สามารถตรวจสอบย้อนกลับได้จากตัวเลขความร้อนของวัตถุดิบผ่านการทดสอบการยอมรับขั้นสุดท้าย

การติดตั้งแบบรอบทิศทางและการวางแนวแบบอิสระ

รูปทรงของลวดสลิงแบบขดลวด 6 วงแบบสมมาตรนั้นมีอยู่โดยธรรมชาติรอบทิศทาง. JGX-0320D-17A ต่างจากแดมเปอร์แกนเดียวที่ป้องกันแกนเดียว JGX-0320D-17A ลดพลังงานการสั่นสะเทือนเท่าๆ กัน โดยไม่คำนึงถึงทิศทางอินพุต แนวตั้ง ด้านข้าง ยาว หรือการผสมผสานใดๆ ยอมรับหน้าแปลนยึดสลักเกลียว M6และสามารถติดตั้งได้ทุกมุม (0°, 45°, 90°, กลับด้าน) โดยไม่ต้องเปลี่ยนเส้นโค้งการตอบสนองแบบไดนามิกของตัวแยกสาย ความเป็นอิสระในการวางแนวนี้ช่วยลดความจำเป็นในการใช้เครื่องมือช่วยจัดตำแหน่ง ลดแรงงานในการติดตั้ง และรับประกันการป้องกันที่สม่ำเสมอในอุปกรณ์ที่ใช้งานภาคสนาม ซึ่งไม่สามารถรับประกันการวางแนวการติดตั้งที่แม่นยำได้

ข้อมูลจำเพาะทางเทคนิคโดยสรุป

การใช้งานทั่วไป

• กล่องหุ้มระบบการบินและอวกาศและเครื่องบันทึกข้อมูลการบิน
• ไม้กันสั่นของกล้อง UAV และแพลตฟอร์มรักษาเสถียรภาพของน้ำหนักบรรทุก
• กรณีขนส่งอุปกรณ์วินิจฉัยและถ่ายภาพทางการแพทย์
• ตัวควบคุม CNC อุตสาหกรรมและเครื่องมือมาตรวิทยาที่มีความแม่นยำ
• อุปกรณ์อิเล็กทรอนิกส์ทางทะเลและระบบนำทางบนเรือ
• ตู้ส่งสัญญาณและตู้สื่อสารริมรางรถไฟ

เหตุใดจึงมาจาก WNRLN

WNRLN ดำเนินงานภายใต้ISO 9001:2015การจัดการคุณภาพที่ผ่านการรับรองพร้อมการตรวจสอบย้อนกลับล็อตวัสดุอย่างเต็มรูปแบบ JGX-0320D-17A ทุกตัวมาพร้อมกับใบรับรองการทดสอบเป็นชุดซึ่งสรุปเมตริกประสิทธิภาพแบบไดนามิกที่สำคัญ ทีมวิศวกรของเราให้การตรวจสอบการใช้งานฟรี — ส่งมวลอุปกรณ์ ข้อจำกัดของซองจดหมาย และโปรไฟล์สภาพแวดล้อมการสั่นสะเทือนของคุณมาให้เรา แล้วเราจะแนะนำการกำหนดค่าตัวแยกกระแสที่เหมาะสมที่สุดโดยไม่มีค่าใช้จ่ายติดต่อเราวันนี้เพื่อขอตัวอย่างหรือหารือเกี่ยวกับข้อกำหนดการแยกเฉพาะของคุณ
