| ชื่อแบรนด์: | Hoan |
| หมายเลขรุ่น: | เจจีเอ็กซ์-0480D-61A |
| ขั้นต่ำ: | 10 ชิ้น |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T ตะวันตกสหภาพ |
JGX-0480D-61A ได้รับการออกแบบทางวิศวกรรมด้วยเทคโนโลยีลดแรงเสียดสีขนาดเล็กระหว่างเกลียว มอบการลดทอนการสั่นสะเทือนที่ไม่ต้องบำรุงรักษาสำหรับอุปกรณ์อุตสาหกรรมที่ทำงานในสภาพแวดล้อมที่มีความต้องการสูง โครงสร้างสแตนเลสทั้งหมดช่วยให้มั่นใจได้ถึงภูมิคุ้มกันการกัดกร่อนตลอดอายุการใช้งาน

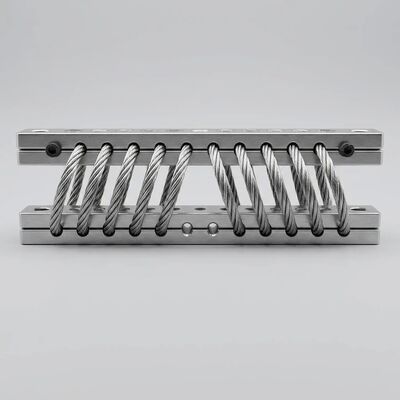

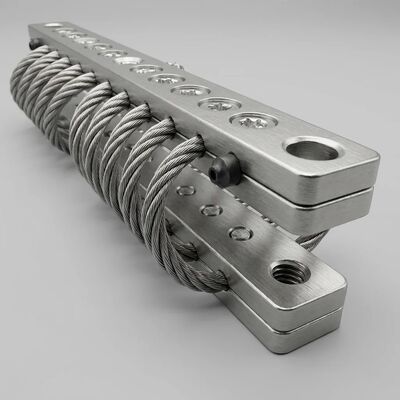

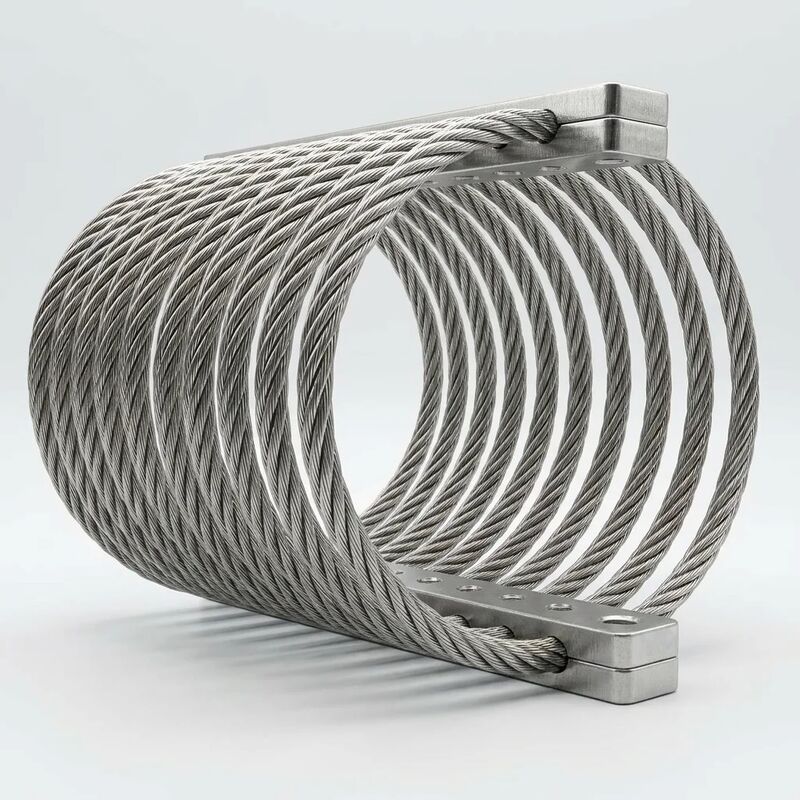

ที่แกนกลางของ JGX-0480D-61A มีส่วนประกอบลวดสลิงเกลียวที่ประดิษฐ์จากลวดสเตนเลสแรงดึงสูงหลายเส้น เมื่อการสั่นสะเทือนทางกลส่งผ่านตัวยึด แต่ละเกลียวจะเลื่อนเข้าหากันในระดับจุลภาค นี้คูลอมบ์ (แรงเสียดทานแบบแห้ง) ทำให้หมาด ๆกลไกจะแปลงพลังงานจลน์เป็นพลังงานความร้อนเกรดต่ำ โดยไม่ต้องใช้น้ำมันไฮดรอลิก สารประกอบอีลาสโตเมอร์ หรือระบบควบคุมแบบแอคทีฟ
ปัจจัยสามประการที่กำหนดประสิทธิภาพการหน่วง:
ต่างจากแดมเปอร์แบบหนืดที่ต้องทนทุกข์ทรมานจากการรั่วไหลของของเหลวและการเปลี่ยนแปลงความหนืดตามอุณหภูมิ ระบบแดมเปอร์โลหะทั้งหมดใน JGX-0480D-61A ยังคงมีเสถียรภาพจาก-70°ซ ถึง +260°ซและต้องการการบำรุงรักษาเป็นศูนย์ตลอดอายุการออกแบบ
JGX-0480D-61A ผลิตจากสแตนเลส AISI304ตามมาตรฐานด้วยเอไอเอส 316Lใช้ได้กับการติดตั้งที่มีคลอไรด์สูงและบรรยากาศทางทะเล ส่วนประกอบโลหะทุกชิ้น เช่น ลวดสลิง แท่งจับยึด ขายึด และตัวยึด ใช้เกรดวัสดุเดียวกันเพื่อลดความเสี่ยงต่อการกัดกร่อนของกัลวานิก
| ส่วนประกอบ | เกรดมาตรฐาน | เกรดเสริม | พื้นผิวเสร็จสิ้น |
|---|---|---|---|
| ลวดสลิงเกลียว | เอไอเอส 304 | เอไอเอส 316L | พาสซีฟและขัดเงาด้วยไฟฟ้า |
| แคลมป์บาร์ | เอไอเอส 304 | เอไอเอส 316L | หลงใหล |
| ฐานติดตั้ง | เอไอเอส 304 | เอไอเอส 316L | หลงใหล |
| รัด | A2-70 เอสเอส | A4-80 เอสเอส | หลงใหล |
กลยุทธ์การใช้วัสดุนี้ช่วยให้ JGX-0480D-61A ทนทานได้โปรโตคอลการชะล้างด้วยแรงดันสูงทั่วไปในการแปรรูปอาหาร เภสัชภัณฑ์ และห้องปลอดเชื้อในการผลิตเซมิคอนดักเตอร์ การสัมผัสกับสารทำความสะอาดที่มีฤทธิ์กัดกร่อนทั่วไป (สารละลายโซเดียมไฮดรอกไซด์สูงถึง 5%, สารฆ่าเชื้อควอเทอร์นารีแอมโมเนียม) และสารฆ่าเชื้อแบบออกซิไดซ์ (กรดพาราซิติก ไอไฮโดรเจนเปอร์ออกไซด์) ไม่กระทบต่อความสมบูรณ์ของโครงสร้างหรือประสิทธิภาพการหน่วง
ทุกชุดการผลิต JGX-0480D-61A ผ่านโปรโตคอลการตรวจสอบหลายจุด:
การรับรอง:ระบบการจัดการคุณภาพ ISO 9001:2015 มีเอกสารประกอบการปฏิบัติตามข้อกำหนดผลิตภัณฑ์สำหรับเครื่องหมาย CE (EU Machinery Directive 2006/42/EC) และ RoHS (2011/65/EU) การทดสอบคุณสมบัติแผ่นดินไหวตาม IBC 2024 และ ASCE 7-22 มีให้บริการตามคำขอของโครงการ
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| แบบอย่าง | เจจีเอ็กซ์-0480D-61A |
| เส้นผ่านศูนย์กลางลวดสลิง | 4.8 มม |
| การก่อสร้างสแตรนด์ | 7*19 (7 เส้น เส้นละ 19 เส้น) |
| วัสดุ (มาตรฐาน) | สแตนเลส AISI 304 |
| วัสดุ (ไม่จำเป็น) | สแตนเลส AISI 316L |
| จัดอันดับโหลดคงที่ (การบีบอัด) | 0.45 – 61 กก. ต่อการติดตั้ง |
| โหลดไฟฟ้าแบบคงที่พิกัด (ติดตั้ง 45°) | 0.30 – 45 กก. ต่อคัน |
| โหลดไฟฟ้าแบบคงที่ (ด้านข้าง) | 0.20 – 30 กก. ต่อการติดตั้ง |
| ความถี่ธรรมชาติ (ที่โหลดพิกัด) | 6 – 8 เฮิรตซ์ |
| อัตราส่วนการทำให้หมาด ๆ เท่ากัน | 0.10 – 0.20 |
| การขยายเสียงแบบไดนามิกที่เสียงสะท้อน | ≤ 4.0 |
| ช่วงอุณหภูมิในการทำงาน | -70°ซ ถึง +260°ซ |
| ประสิทธิภาพการแยก (ที่ 20 Hz) | ≥ 90% การลดทอนการสั่นสะเทือน |
| น้ำหนักติดตั้ง (ประมาณ) | 0.35 – 0.50 กก |
| ขนาดสลักเกลียวติดตั้ง | M6 หรือ M8 (เฉพาะแอปพลิเคชัน) |
| ชีวิตการออกแบบ | 20 ปีขึ้นไป (โหลดอย่างเหมาะสม ในร่ม/กลางแจ้ง) |
เครื่องแยกไอโซเลเตอร์ JGX-0480D-61A แต่ละตัวผลิตขึ้นบนสถานีขึ้นรูปลวดสลิงที่ควบคุมโดย CNC ซึ่งรักษาระยะพิทช์และเส้นผ่านศูนย์กลางของเกลียวให้อยู่ภายในพิกัดความเผื่อ ±0.3 มม. โปรไฟล์ร่องแท่งจับยึดได้รับการตัดเฉือนเพื่อให้เข้ากับรูปทรงของเกลียวเชือก ทำให้มั่นใจได้ถึงแรงกดสัมผัสที่สม่ำเสมอตลอดความยาวของการจับยึด ซึ่งเป็นสิ่งสำคัญอย่างยิ่งต่อประสิทธิภาพการหน่วงที่สม่ำเสมอต่อหน่วย
จุดตรวจสอบระหว่างดำเนินการได้แก่:
JGX-0480D-61A เป็นตัวแทนของเครื่องแยกเชือกลวดชั้นนำสำหรับวิศวกรที่ต้องการข้อมูลประสิทธิภาพที่บันทึกไว้,การตรวจสอบย้อนกลับของวัสดุ, และความน่าเชื่อถือในระยะยาวในการติดตั้งที่ไวต่อการสั่นสะเทือน กลไกการหน่วงแรงเสียดทานระดับไมโครระหว่างเกลียวให้ข้อได้เปรียบพื้นฐานเหนือทางเลือกแบบอีลาสโตเมอร์: การคืบเป็นศูนย์ การปล่อยก๊าซเป็นศูนย์ และการบำรุงรักษาเป็นศูนย์ตลอดการทำงานต่อเนื่องหลายทศวรรษ
ขอเอกสารข้อมูล โมเดล 3D CAD หรือเส้นโค้งการโก่งตัวของโหลดแบบกำหนดเองสำหรับแอปพลิเคชันของคุณวันนี้
