| ชื่อแบรนด์: | Hoan |
| หมายเลขรุ่น: | เจจีเอ็กซ์-0480D-61A |
| ขั้นต่ำ: | 10 ชิ้น |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T ตะวันตกสหภาพ |

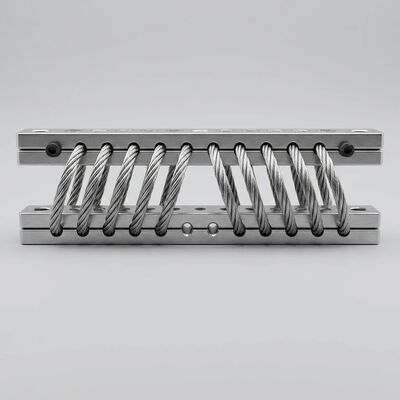

เมื่อโหลดอุปกรณ์เปลี่ยนระหว่างการทำงาน - คอมเพรสเซอร์เพิ่มขึ้น ปั๊มประสบปัญหาการไหลชั่วคราว สายพานลำเลียงที่มีน้ำหนักบรรทุกแปรผัน - เส้นโค้งความแข็งแบบก้าวหน้าของ JGX-0480D-61A จะปรับด้วยตนเองเพื่อรักษาการแยกตัวที่เหมาะสมที่สุด ฟอร์มแฟคเตอร์ขนาดกะทัดรัดยังช่วยให้สามารถกำหนดค่าอาร์เรย์หลายจุดที่ปรับขนาดได้สำหรับเครื่องจักรที่มีพื้นที่ขนาดใหญ่
ตัวแยกเชิงเส้นแบบทั่วไป — คอยล์สปริง แผ่นยาง สูบลม — ได้รับการออกแบบโดยใช้โหลด "จุดออกแบบ" เดียว ก้าวออกจากหน้าต่างแคบๆ นั้นและประสิทธิภาพการแยกตัวลดลงอย่างรวดเร็ว JGX-0480D-61A ใช้วิธีการที่แตกต่างโดยพื้นฐานผ่านลักษณะความแข็งแข็งแบบไม่เชิงเส้น.

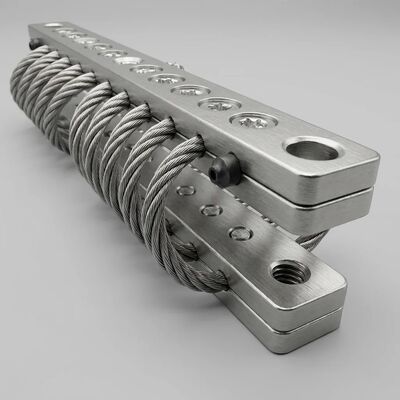

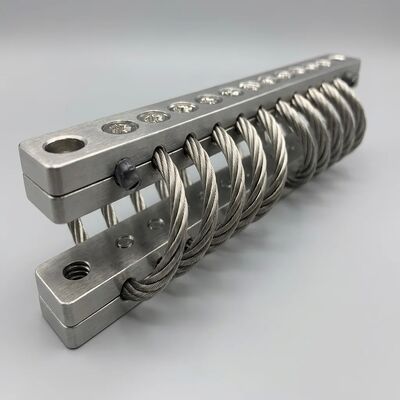

เกลียวเชือกลวดทำหน้าที่เป็นสปริงอ่อนตัวที่ระยะโก่งต่ำ (ให้การแยกสูงจากสิ่งรบกวนความถี่สูงและแอมพลิจูดต่ำ เช่น เสียงของแบริ่งมอเตอร์) และเปลี่ยนไปเป็นสปริงชุบแข็งที่โก่งตัวมากขึ้น (ป้องกันการเคลื่อนตัวมากเกินไปภายใต้แรงกระแทกหรือโอเวอร์โหลดชั่วคราว) การตอบสนองแบบสองระบบนี้มีอยู่ภายในเรขาคณิต โดยไม่จำเป็นต้องใช้ตัวควบคุม เซ็นเซอร์ หรือแอคชูเอเตอร์ภายนอก
สำหรับวิศวกรออกแบบ JGX-0480D-61A มาพร้อมฟีเจอร์ครบครันรายงานลักษณะการโก่งตัวของโหลดครอบคลุมการวางแนวการติดตั้งสามแบบ (การบีบอัดแนวตั้ง ความเอียง 45° และแรงเฉือนด้านข้าง) ทำให้สามารถสร้างแบบจำลองไฟไนต์เอลิเมนต์ของระบบแยกที่สมบูรณ์ได้อย่างแม่นยำก่อนการจัดซื้อ
แพคเกจอุปกรณ์ขนาดใหญ่ — เครื่องทำความเย็น HVAC, เครื่องจัดการอากาศทางอุตสาหกรรม, ตู้หม้อแปลง, ตัวไถลของปั๊ม — ไม่ค่อยได้ติดตั้งบนเครื่องแยกเดี่ยว JGX-0480D-61A ได้รับการออกแบบตั้งแต่ต้นจนจบการปรับใช้อาร์เรย์หลายจุดโดยที่ 4 ถึง 24+ ยูนิตทำงานร่วมกันเพื่อจัดการการสั่นสะเทือนแบบหลายแกนและรักษาการจัดตำแหน่งอุปกรณ์
| การกำหนดค่า | ขนาดอาร์เรย์ทั่วไป | ดีที่สุดสำหรับ |
|---|---|---|
| สี่มุม (สมมาตร) | 4 ยูนิต | เครื่องจักรฐานสี่เหลี่ยม จุดศูนย์ถ่วงที่สมดุล |
| เส้นรอบวง (สี่เหลี่ยม) | 6–8 ยูนิต | อุปกรณ์ฐานยาวพร้อมการโหลดขอบ |
| ตาราง (แบบกระจาย) | 9–16 ยูนิต | เครื่องจักรพื้นที่ผิวขนาดใหญ่ อุปกรณ์ชั้นลอย |
| บล็อกความเฉื่อย (มวลสูง) | 12–24+ หน่วย | ฐานความเฉื่อยของคอนกรีต การติดตั้งที่ได้รับแรงสั่นสะเทือนจากแผ่นดินไหว |
สำหรับเอ็น- อุปกรณ์สนับสนุนอาเรย์ยูนิตที่มีมวลรวมมด้วยการชดเชยจุดศูนย์ถ่วงจ, โหลดบนแต่ละเมาท์ฉันที่ตำแหน่ง (xᵢ, yᵢ) เป็น:
Fᵢ = (M * g / N) + (M * g * eₓ * yᵢ / Σyⱼ²) + (M * g * eᵧ * xᵢ / Σxⱼ²)
การเมานต์แต่ละครั้งในอาเรย์ควรทำงานระหว่างกัน30% และ 80% ของโหลดคงที่ที่กำหนดเพื่อให้แน่ใจว่าเชือกลวดคงค่าพรีโหลดเพียงพอสำหรับแรงเสียดทานระดับไมโคร ในขณะที่ออกจากพื้นที่ด้านบนสำหรับการเคลื่อนที่แบบไดนามิก การติดตั้งที่โหลดไว้ล่วงหน้าซึ่งมีโหลดน้อยเกินไป (พิกัดต่ำกว่า 20%) อาจแสดงประสิทธิภาพการหน่วงที่ลดลงที่แอมพลิจูดต่ำ
สามารถติดตั้งยูนิต JGX-0480D-61A ได้ใน 3 ทิศทางหลัก โดยเลือกแยกกันได้ต่อตำแหน่งอาเรย์:
สำหรับการใช้งานที่อยู่นอกช่วงโหลดมาตรฐาน สามารถติดตั้งแบบขนานหลายยูนิตหรือเส้นผ่านศูนย์กลางลวดสลิงแบบกำหนดเองได้ ติดต่อทีมวิศวกรของเราเพื่อแจ้งมวลอุปกรณ์ของคุณ ขนาดพื้นที่ใช้งาน และความถี่การกระตุ้นที่โดดเด่น
| พารามิเตอร์ | ค่า |
|---|---|
| แบบอย่าง | เจจีเอ็กซ์-0480D-61A |
| เส้นผ่านศูนย์กลางลวดสลิง | 4.8 มม |
| การก่อสร้างสแตรนด์ | 7*19 |
| ตัวเลือกวัสดุ | เอไอเอส 304 / เอไอเอส 316L |
| ช่วงโหลด (การบีบอัด) | 0.45 – 61 กก. ต่อการติดตั้ง |
| ช่วงโหลด (เอียง 45°) | 0.30 – 45 กก. ต่อคัน |
| ความถี่ธรรมชาติ (โหลดพิกัด) | 6 – 8 เฮิรตซ์ |
| อัตราส่วนการทำให้หมาด ๆ | 0.10 – 0.20 (ความหนืดเทียบเท่า) |
| ช่วงอุณหภูมิ | -70°ซ ถึง +260°ซ |
| การแยกที่ 20 Hz | ≥ 90% |
| ติดน้ำหนัก | 0.35 – 0.50 กก |
| ขนาดตัวยึด | M6/M8 |
วิศวกรแอปพลิเคชันของเราสามารถให้บริการได้การวิเคราะห์การโก่งตัวของโหลดแบบกำหนดเองสำหรับการกำหนดค่าอุปกรณ์เฉพาะของคุณ — รวมถึงการเพิ่มประสิทธิภาพอาร์เรย์หลายจุด คำแนะนำการวางแนว และเส้นโค้งการส่งผ่านที่คาดการณ์ไว้ เวลานำมาตรฐาน: 3–7 วันทำการสำหรับการกำหนดค่าสต็อก 15–25 วันทำการสำหรับปริมาณการผลิต
ส่งข้อมูลจำเพาะอุปกรณ์ของคุณวันนี้เพื่อรับการตรวจสอบระบบแยกส่วนฟรี
