| ชื่อแบรนด์: | Hoan |
| หมายเลขรุ่น: | เจจีเอ็กซ์-0648D-56A |
| ขั้นต่ำ: | 10 ชิ้น |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T ตะวันตกสหภาพ |

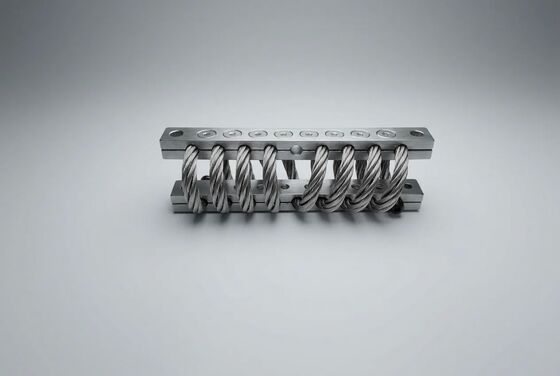

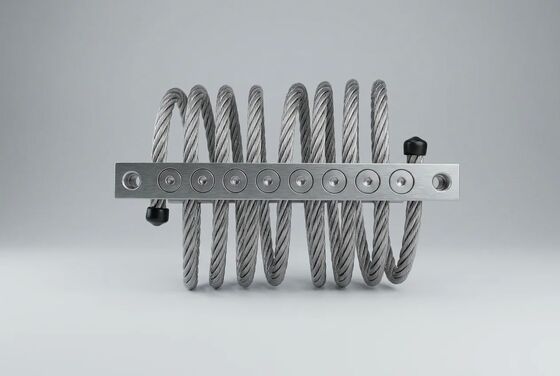

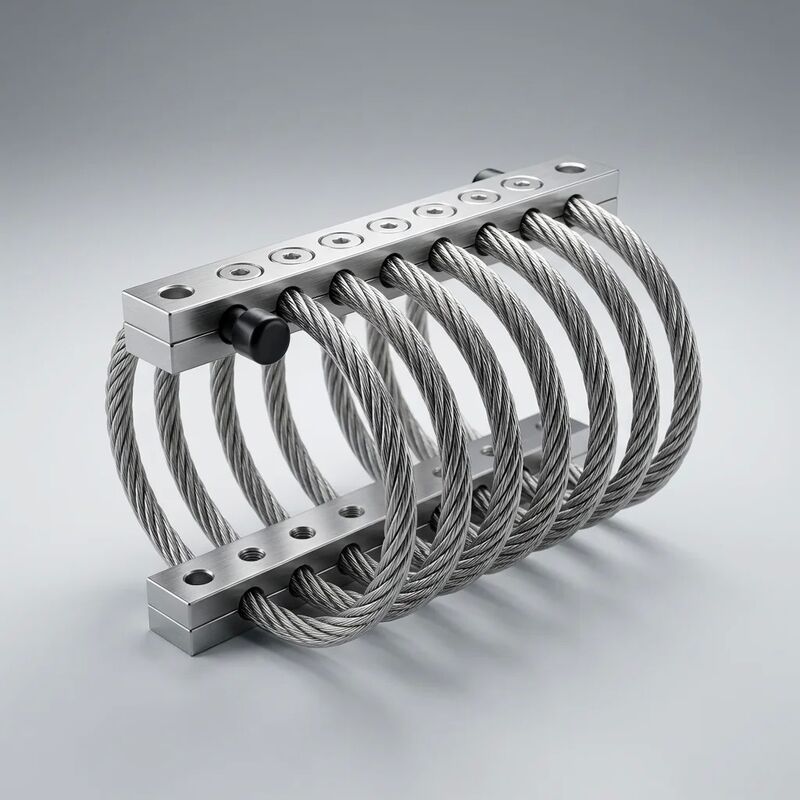

JGX-0648D-56A สร้างขึ้นบนเกลียวเชือกลวดสแตนเลสขนาด 6.4 มม. ใช้เทคโนโลยีลดแรงเสียดสีขนาดเล็กระหว่างเกลียวเกลียวที่เป็นเอกสิทธิ์เฉพาะ เพื่อมอบการลดทอนการสั่นสะเทือนที่ไม่ต้องบำรุงรักษาตลอดช่วงโหลด 0.50–56 กก. โครงสร้างสแตนเลสสตีลทั้งหมดช่วยให้มั่นใจได้ถึงภูมิคุ้มกันต่อการกัดกร่อนตลอดอายุการใช้งานเต็มรูปแบบในสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง
ที่แกนกลางของ JGX-0648D-56A มีส่วนประกอบลวดสลิงเกลียวที่ประดิษฐ์จากเกลียวสเตนเลสสตีลแรงดึงสูง 7*19 เมื่อพลังงานการสั่นสะเทือนทางกลส่งผ่านตัวยึด สายไฟแต่ละเส้นภายในเกลียวแต่ละเส้นจะเลื่อนไปปะทะกับสายไฟที่อยู่ติดกันในระดับจุลภาค นี้คูลอมบ์ (แรงเสียดทานแบบแห้ง) ทำให้หมาด ๆกลไกจะแปลงพลังงานจลน์เป็นพลังงานความร้อนเกรดต่ำ โดยไม่ต้องใช้ของไหลไฮดรอลิก สารประกอบอีลาสโตเมอร์ หรือระบบควบคุมอิเล็กทรอนิกส์แบบแอคทีฟ
ปัจจัยทางวิศวกรรมสามประการกำหนดขอบเขตประสิทธิภาพการหน่วง:
ต่างจากแดมเปอร์ของเหลวหนืดที่ต้องทนทุกข์ทรมานจากการเสื่อมสภาพของซีลและการเปลี่ยนแปลงความหนืดตามอุณหภูมิ หรือตัวยึดอีลาสโตเมอร์ที่ประสบปัญหาการคืบคลานและชุดการบีบอัด ระบบแดมเปอร์ JGX-0648D-56A ที่เป็นโลหะทั้งหมดยังคงมีเสถียรภาพตลอดหลายล้านรอบโดยไม่มีการบำรุงรักษา
JGX-0648D-56A ผลิตจากสแตนเลส AISI304ตามมาตรฐานด้วยเอไอเอส 316Lระบุไว้สำหรับบรรยากาศที่อุดมด้วยคลอไรด์ ชายฝั่ง และนอกชายฝั่ง ส่วนประกอบโลหะทุกชิ้น เช่น เกลียวเชือกลวด แท่งจับยึด แผ่นฐานยึด และตัวยึด ใช้เกรดวัสดุเดียวกันเพื่อขจัดโอกาสการกัดกร่อนด้วยไฟฟ้าระหว่างโลหะที่แตกต่างกัน
| ส่วนประกอบ | เกรดมาตรฐาน | เกรดเสริม | การรักษาพื้นผิว |
|---|---|---|---|
| ลวดสลิงเกลียว | เอไอเอส 304 | เอไอเอส 316L | พาสซีฟ + ขัดเงาด้วยไฟฟ้า |
| แคลมป์บาร์ | เอไอเอส 304 | เอไอเอส 316L | หลงใหล |
| ฐานติดตั้ง | เอไอเอส 304 | เอไอเอส 316L | หลงใหล |
| รัด | A2-70 เอสเอส | A4-80 เอสเอส | หลงใหล |
แนวทางการใช้วัสดุสแตนเลสทั้งหมดช่วยให้ JGX-0648D-56A ทนทานได้โปรโตคอลการชะล้างด้วยแรงดันสูงใช้งานทั่วไปในโรงงานแปรรูปอาหาร ห้องสะอาดการผลิตยา และสภาพแวดล้อมการผลิตเซมิคอนดักเตอร์ การสัมผัสกับสารทำความสะอาดที่มีฤทธิ์กัดกร่อนทั่วไป เช่น สารละลายโซเดียมไฮดรอกไซด์ความเข้มข้นสูงสุด 5% สารฆ่าเชื้อควอเตอร์นารีแอมโมเนียม และสารฆ่าเชื้อแบบออกซิไดซ์ เช่น กรดพาราซิติกและไฮโดรเจนเปอร์ออกไซด์ที่ระเหยเป็นไอ ไม่กระทบต่อความสมบูรณ์ของโครงสร้างหรือประสิทธิภาพในการหน่วง ตามที่ตรวจสอบผ่านการทดสอบความเข้ากันได้ทางเคมีที่ได้มาตรฐาน
ชุดการผลิต JGX-0648D-56A ทุกชุดผ่านโปรโตคอลการตรวจสอบหลายจุดที่ครอบคลุมซึ่งออกแบบมาเพื่อให้ทีมวิศวกรรมได้รับข้อมูลประสิทธิภาพที่เป็นเอกสารและสามารถตรวจสอบย้อนกลับได้:
การรับรองที่จัดขึ้น:การรับรองระบบการจัดการคุณภาพ ISO 9001:2015 ครอบคลุมถึงกระบวนการออกแบบ การผลิต และการทดสอบ เอกสารการปฏิบัติตามข้อกำหนดของผลิตภัณฑ์สำหรับเครื่องหมาย CE ภายใต้ EU Machinery Directive 2006/42/EC และ RoHS Directive 2011/65/EU การทดสอบคุณสมบัติแผ่นดินไหวตามมาตรฐาน IBC 2024 และ ASCE 7-22 มีให้บริการตามคำขอเฉพาะโครงการ รวมถึงการวิเคราะห์สเปกตรัมการตอบสนองพื้นสำหรับสถานที่ติดตั้งเป้าหมาย
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| แบบอย่าง | เจจีเอ็กซ์-0648D-56A |
| เส้นผ่านศูนย์กลางลวดสลิง | 6.4 มม |
| การก่อสร้างสแตรนด์ | 7 * 19 (7 เส้น, 19 สายต่อเส้น, รวม 133 สาย) |
| ความต้านแรงดึงของลวด (ทั่วไป) | ≥ 1,570 MPa (ต่อ ASTM A313) |
| วัสดุ (มาตรฐาน) | สแตนเลส AISI 304 |
| วัสดุ (ไม่จำเป็น) | สแตนเลส AISI 316L |
| จัดอันดับโหลดคงที่ (การบีบอัดแนวตั้ง) | 0.50 – 56 กก. ต่อการติดตั้ง |
| โหลดไฟฟ้าแบบคงที่พิกัด (เอียง 45°) | 0.35 – 42 กก. ต่อการติดตั้ง |
| อัตราโหลดคงที่ (แรงเฉือนด้านข้าง) | 0.25 – 28 กก. ต่อการติดตั้ง |
| ความถี่ธรรมชาติ (ที่โหลดพิกัด) | 6 – 8 เฮิรตซ์ |
| อัตราส่วนการหน่วงความหนืดที่เท่ากัน | 0.10 – 0.20 |
| การขยายเสียงแบบไดนามิกที่เสียงสะท้อน (Q) | ≤ 4.0 |
| ช่วงอุณหภูมิในการทำงาน | -40°ซ ถึง +150°ซ |
| ประสิทธิภาพการแยก (ที่ 20 Hz) | ≥ 90% การลดทอนการสั่นสะเทือน |
| ประสิทธิภาพการแยก (ที่ 30 Hz) | ≥ 95% การลดทอนการสั่นสะเทือน |
| น้ำหนักติดตั้ง (โดยประมาณ) | 0.50 – 0.70 กก |
| ขนาดสลักเกลียวติดตั้ง | M8 หรือ M10 (ขึ้นอยู่กับแอปพลิเคชัน) |
| แรงบิดของโบลท์ (M8 / M10) | 22–25 นิวตันเมตร / 42–48 นิวตันเมตร |
| ความต้านทานพันธะไฟฟ้า | ≤ 0.1 Ω (เส้นทางโลหะทั้งหมด) |
| อายุการใช้งานการออกแบบ | 20 ปีขึ้นไป (โหลดอย่างเหมาะสม ในร่มหรือกลางแจ้ง) |
เครื่องแยกไอโซเลเตอร์ JGX-0648D-56A แต่ละตัวผลิตขึ้นบนสถานีขึ้นรูปลวดสลิงที่ควบคุมโดย CNC ซึ่งรักษาระยะพิทช์เกลียวและเส้นผ่านศูนย์กลางของคอยล์ให้อยู่ภายในพิกัดความเผื่อ ±0.3 มม. โปรไฟล์ร่องของแท่งจับยึดได้รับการตัดเฉือนอย่างแม่นยำเพื่อให้เข้ากับรูปทรงของเกลียวเชือกขนาด 6.4 มม. ทำให้มั่นใจได้ถึงการกระจายแรงกดที่หน้าสัมผัสที่สม่ำเสมอตลอดส่วนต่อประสานของตัวจับยึดทั้งหมด — ความสม่ำเสมอทางเรขาคณิตนี้เป็นพื้นฐานในการบรรลุความสามารถในการทำซ้ำของประสิทธิภาพการหน่วงแบบหนึ่งต่อหนึ่งชิ้น
จุดตรวจสอบประตูคุณภาพในกระบวนการประกอบด้วย:
JGX-0648D-56A คือโซลูชันตัวแยกเชือกลวดที่แข็งแกร่งซึ่งมีขนาดโดยเฉพาะสำหรับการใช้งานในอุตสาหกรรมขนาดกลางในช่วง 0.50–56 กก. ต่อการติดตั้ง กลไกการทำให้หมาด ๆ ด้วยแรงเสียดทานระดับไมโครระหว่างเกลียวให้ข้อได้เปรียบด้านความน่าเชื่อถือขั้นพื้นฐานเหนือทางเลือกแบบอีลาสโตเมอร์: การคืบเป็นศูนย์ภายใต้ภาระคงที่ที่ยั่งยืน การปล่อยก๊าซเป็นศูนย์ในสภาพแวดล้อมสุญญากาศหรือห้องปลอดเชื้อ การแทรกแซงการบำรุงรักษาเป็นศูนย์ และประสิทธิภาพที่สม่ำเสมอตลอดสองทศวรรษหรือมากกว่าของการทำงานต่อเนื่อง สำหรับทีมวิศวกรที่ต้องการเอกสารแสดงคุณลักษณะด้านประสิทธิภาพ มีรายงานการทดสอบระดับล็อตเต็มและการรับรองวัสดุสำหรับการจัดส่งทุกครั้ง
ขอเอกสารข้อมูลที่ครอบคลุม โมเดล 3D CAD ในรูปแบบ STEP หรือ IGES หรือรายงานลักษณะการเบี่ยงเบนโหลดแบบกำหนดเองสำหรับข้อกำหนดการใช้งานเฉพาะของคุณ
