| ชื่อแบรนด์: | Hoan |
| หมายเลขรุ่น: | เจจีเอ็กซ์-0648D-56A |
| ขั้นต่ำ: | 10 ชิ้น |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T ตะวันตกสหภาพ |

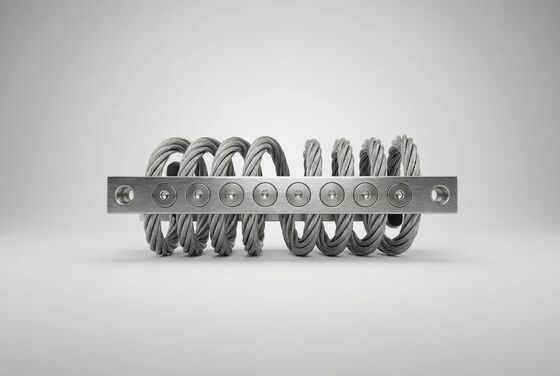

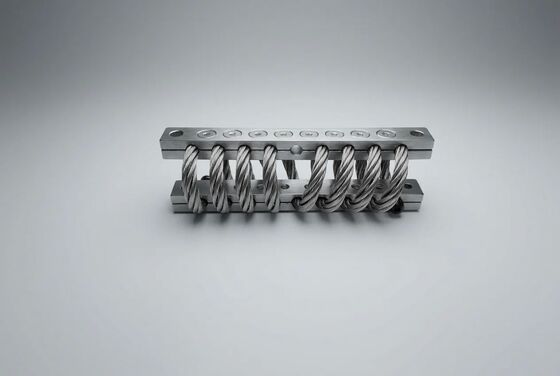

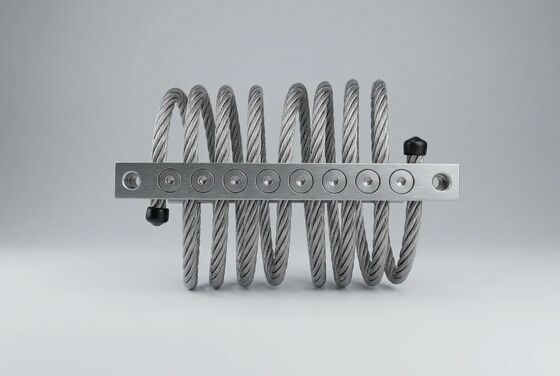

เมื่อภาระของเครื่องจักรแปรปรวนระหว่างการใช้งานสกีดเครื่องกําเนิดเคลื่อนที่ที่เปลี่ยนระหว่างโครงการขนส่งและการทํางาน รูปโค้งความแข็งแบบไม่เป็นเส้นของ JGX-0648D-56A ปรับตัวเองเพื่อรักษาความเหมาะสมกว้างสายไหม 6.4 มิลลิเมตรและร่องรอยที่คอมแพ็คต์ยังทําให้การปรับปรุงอารีหลายจุดที่สามารถปรับขนาดได้สําหรับแพคเกจอุปกรณ์อุตสาหกรรมที่มีร่องรอยใหญ่
เครื่องแยกแบบเส้นตรงแบบปกติ รางสปริงสปริงสปริงสปริงสปริงสปริงสปริงกล่องอากาศแบบปนูเมติกที่มีความดันที่กําหนดไว้ก้าวออกไปจากหน้าต่างการทํางานที่แคบนั้น และผลประกอบการแยกตัวลดลงอย่างรวดเร็ว: การส่งต่อเพิ่มขึ้น, การสับสนเปลี่ยนในช่วงความเร็วการทํางานและการสั่นสะเทือนโครงสร้าง เสริมขึ้น แทนที่จะลดลง.
JGX-0648D-56A ใช้วิธีการกลธรรมดาที่แตกต่างกันคุณลักษณะความแข็งในการแข็งไม่ตรง, คุณสมบัติที่เกิดขึ้นจากกณิตศาสตร์เชือกเชือกเชือกเชือกเชือกเชือกเชือกเชือกเชือกเชือกเชือกให้ประสิทธิภาพการแยกแยกสูงต่อต้านความรบกวนความถี่สูง เช่น เสียงหุ่นยนต์ไฟฟ้าและการตื่นเต้นของพั๊มณ การบิดเบือนที่ใหญ่กว่า (แรงกระแทก, อัตราการอุดหนุนชั่วคราว, การเริ่มต้น / ทะเลลงผ่านการสะท้อนเสียง) ความแข็งจะเปลี่ยนไปสู่ระบบการแข็งป้องกันการเคลื่อนที่เกิน ขณะที่รักษาเชือกสายใยภายในช่วงความยืดหยุ่นของมัน.
การตอบสนองแบบแบบสองแบบนี้ เป็นแบบเฉยๆ และเป็นธรรมชาติโดยสิ้นเชิง ไม่มีเครื่องควบคุมอิเล็กทรอนิกส์ ไม่มีเซ็นเซอร์การตอบสนอง ไม่มีเครื่องขับเคลื่อนแบบปนูเมติก หรือไฮดรอลิกมันเป็นคุณสมบัติทางกณิตศาสตร์ของเชือกสายลวด, ยืนยันและซ้ําในทุกหน่วยการผลิต
สําหรับวิศวกรการออกแบบและการจําลอง JGX-0648D-56Aรายงานการแสดงลักษณะของภาระ-การเลื่อนครอบคลุมทั้ง 3 แนวโน้มการติดตั้งแบบมาตรฐาน (การบดตั้ง, ความชัน 45° และการตัดด้านข้าง)ชุดข้อมูลนี้ โดยทั่วไป 30 50 จุดวัดต่อแนวทาง ทําให้สามารถจําลององค์ประกอบปลายที่แม่นยําของระบบการแยกที่สมบูรณ์แบบภายใน ANSYS, Abaqus หรือ COMSOL ก่อนการรับผิดชอบการจัดซื้อ
อุปกรณ์อุตสาหกรรมขนาดใหญ่ เครื่องทําความเย็น HVAC ขนาด 3~6 เมตร เครื่องจัดการอากาศอุตสาหกรรมที่มีน้ําหนักหลายร้อยกิโลกรัม ตู้แปลงองค์ประกอบสกิ๊ดหลายปั๊ม ไม่สามารถแยกกันได้ด้วยเครื่องติดตั้งเดียว. JGX-0648D-56A ถูกออกแบบมาเพื่อการจัดตั้ง array หลายจุดโดยที่ 4 ถึง 24+ หน่วยส่วนตัวถูกประสานงานเพื่อจัดการความสั่นสะเทือนหลายแกน โดยยังคงการจัดสรรอุปกรณ์ให้ถูกต้องและการแบ่งแบ่งภาระอย่างเท่าเทียมกัน
| การตั้งค่า | ขนาด array | ความจุทั้งหมด | การใช้หลัก |
|---|---|---|---|
| สี่มุม (สมอง) | 4 หน่วย | ยาวไม่เกิน 224 kg | เครื่องจักรกลที่ใช้สี่เหลี่ยมที่มีศูนย์กลางของแรงโน้มถ่วงที่สมดุล |
| ขอบเขต (สี่เหลี่ยม) | 6 8 หน่วย | ขนาดไม่เกิน 448 kg | กรอบเครื่องมือยาวที่มีการแบ่งแบ่งฝากขอบ |
| Grid (กระจาย) | 9 หน่วย | ขนาดไม่เกิน 896 kg | เครื่องจักรขนาดใหญ่และอุปกรณ์ระดับ mezzanine |
| บล็อกความอ่อนแอ (มวลสูง) | 12 หน่วย | 1,300+ kg | ฐานอินเนอร์ตี้คอนกรีตที่มีความต้องการในการยึดยึดแผ่นดินไหว |
สําหรับN-การติดตั้งอุปกรณ์รองรับการจัดตั้งของมวลรวมMด้วยพิกัดศูนย์ของแรงโน้มถ่วงที่ทราบกัน (ex,ey) สัมพันธ์กับศูนย์กลางเรียงกณิตศาสตร์, ความจุสติกบนแต่ละตัวiตั้งอยู่ที่พิกัด (xi,yi) ได้คํานวณว่า:
Fi= (M · g / N) + (M · g · ex· yi/ Σyj2) + (M · g · ey· xi/ Σxj2)
สําหรับการใช้งานความอ่อนแอและอายุการใช้งานที่ดีที่สุด แต่ละ JGX-0648D-56A ในระบบควรทํางานระหว่าง30% และ 80% ของภาระสแตตติกที่ระบุ(ประมาณ 17 45 กิโลกรัมต่อมุมตั้งในแนวตั้งการบด) หน่วยที่บรรทุกต่ํากว่า 20% ของกําลังปริมาณนามนามอาจแสดงประสิทธิภาพการลดความรุนแรงของ Coulomb ที่ลดลงเนื่องจากความดันสัมผัสระหว่างสายสายไม่เพียงพอที่จะพัฒนาแรงขัดเต็มสําหรับการใช้งานที่มีการกระจายภาระที่ไม่เท่าเทียมกันมาก, แอรย์ไฮบริดที่รวมกว้างเส้นใยสายต่าง ๆ สามารถกําหนดได้
JGX-0648D-56A หน่วยสามารถมุ่งหน้าเป็นตัวต่อตัวในตําแหน่งเรียงแต่ละอัน เพื่อให้ตรงกับทิศทางการสั่นสะเทือนที่เด่นในตําแหน่งนั้น:
สําหรับอุปกรณ์ที่ทํางานนอกระยะความจุแบบมาตรฐาน 0.50 56 กิโลกรัมต่อการติดตั้งการติดตั้งคู่ ๆ ของหน่วย JGX-0648D-56A หลายหน่วยที่จุดการติดตั้งแต่ละจุดหรือการตั้งค่าเส้นผ่าเส้นใยสายใยตามความต้องการติดต่อกับทีมงานวิศวกรรมการใช้งานของเรา ด้วยน้ําหนักอุปกรณ์, ขนาดของรอยเท้า, พิกัดศูนย์ของแรงโน้มถ่วง, และความถี่การตื่นเต้นที่สําคัญสําหรับคําแนะนําที่ปรับปรุง
| ปริมาตร | มูลค่า |
|---|---|
| รุ่น | JGX-0648D-56A |
| กว้างของสายไหม | 6.4 มิลลิเมตร |
| สร้างสาย | 7 * 19 (ทั้งหมด 133 สาย) |
| ตัวเลือกของวัสดุ | AISI 304 / AISI 316L |
| ระยะภาระ (การบดตั้ง) | 0.50 56 กิโลกรัมต่อตัว |
| ระยะภาระ (45 องศาชัน) | 0.35 42 กิโลกรัมต่อม้า |
| ระยะภาระ (การตัดด้านข้าง) | 0.25 28 กิโลกรัมต่อตัว |
| ความถี่ตามธรรมชาติ (ในภาระปริมาณ) | 6 8 Hz |
| อัตราการปรับปรุงความแน่นที่เทียบเท่า | 0.10 ¥ 0.20 |
| การขยายเสียงแบบไดนามิคในระบายเสียง | ≤ 40 |
| ระยะอุณหภูมิ | -40°C ถึง +150°C |
| การแยกที่ 20 Hz / 30 Hz | ≥ 90% / ≥ 95% |
| น้ําหนัก | 0.50 ∙ 0.70 กิโลกรัม |
| ขนาดของเครื่องประกอบ / ทอร์ค | M8 (22~25 N·m) / M10 (42~48 N·m) |
ทีมงานวิศวกรรมแอพลิเคชั่นของเราให้บริการฟรีการวิเคราะห์ระบบแยกแยกก่อนการจัดซื้อสําหรับโครงการที่ได้รับการคัดเลือก รวมถึงการคํานวณการกระจายภาระในระบบหลายจุด, การปรับปรุงทิศทางการติดตั้ง, การคาดการณ์ความสามารถในการส่งต่อกับเส้นโค้งความถี่และคําแนะนําเฉพาะอุปกรณ์.เวลานําผลิตภัณฑ์มาตรฐาน: 3 7 วันทํางานสําหรับการจัดทําสต็อค (AISI 304 รูปแบบบอลท์มาตรฐาน) 15 25 วันทํางานสําหรับปริมาณการผลิตหรือรายละเอียด AISI 316L
ส่งรายละเอียดอุปกรณ์, ภาพวาด GA และเงื่อนไขการใช้งานของคุณเพื่อการประเมินการแยกความสั่นสะเทือนที่ไม่มีความผูกพัน
