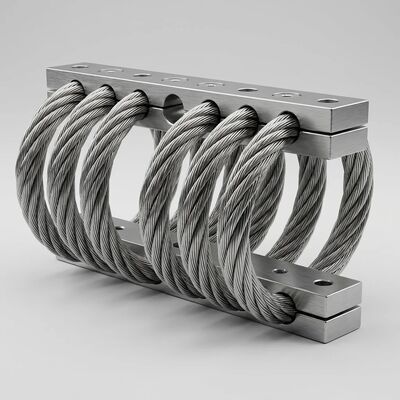

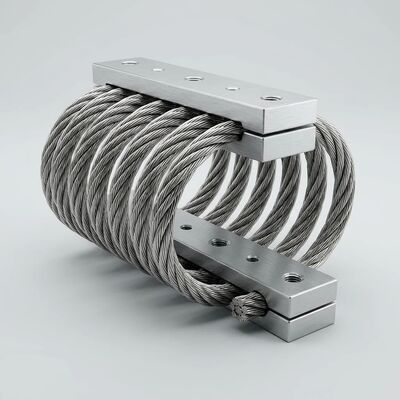

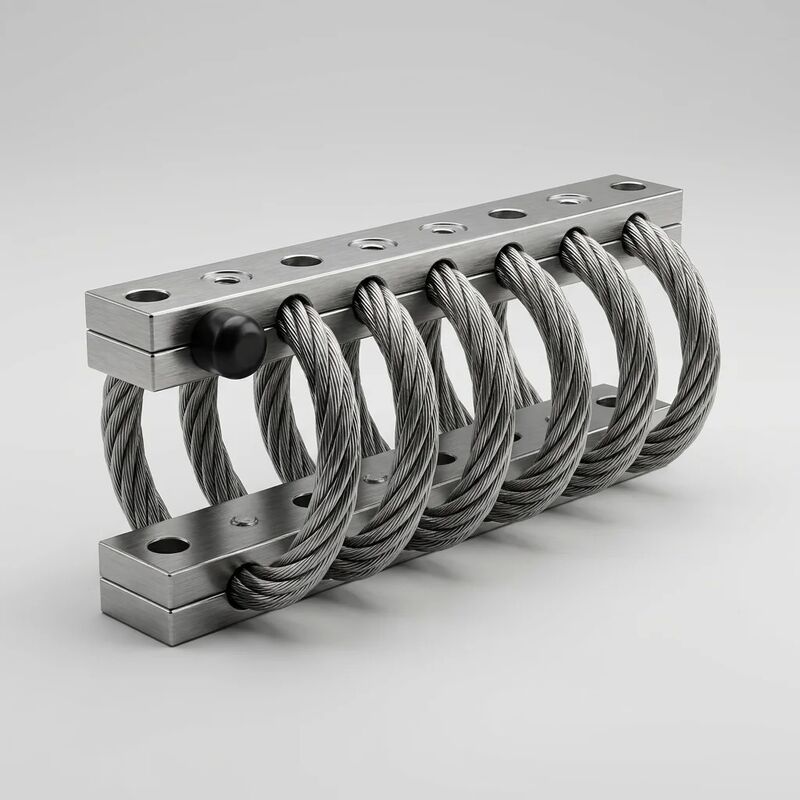

JGX-0956D-80A ตัวแยกการสั่นสะเทือนของเชือกลวดทนการกัดกร่อนแบบกัลวานิกการแผ่รังสีแข็งสำหรับการใช้งานในพื้นที่นิวเคลียร์

JGX-0956D-80A เครื่องแยกการสั่นสะเทือนของเชือกลวดทนการกัดกร่อนแบบกัลวานิก

สร้างขึ้นเพื่อจุดประสงค์สภาพแวดล้อมการติดตั้งโลหะที่แตกต่างกันในกรณีที่การกัดกร่อนของกัลวานิกคุกคามความสมบูรณ์ของโครงสร้าง ตัวแยกนี้มีโครงสร้างสเตนเลสสตีล 316L ที่ผ่านการพาสซีฟอย่างสมบูรณ์ ตั้งแต่แกนเคเบิลแบบเกลียวไปจนถึงแผ่นฐานสำหรับติดตั้ง ออกแบบและรับรองสำหรับการใช้งานที่มีรังสีสูงและอุณหภูมิสูงมากในด้านการผลิตพลังงานนิวเคลียร์ ระบบส่งยานอวกาศ และอุปกรณ์ใต้ทะเลลึก บริษัทให้บริการโดยไม่ต้องบำรุงรักษาเป็นเวลาหลายทศวรรษ โดยที่การติดตั้งแบบธรรมดาจะล้มเหลวภายในไม่กี่เดือน

อะไรทำให้ Isolator นี้แตกต่าง

• การกำจัดการกัดกร่อนของกัลวานิก:ด้วยการสร้างส่วนประกอบโลหะทุกชิ้นจากสเตนเลสสตีล 316L แบบพาสซีฟ การออกแบบนี้จึงขจัดความต่างศักย์ไฟฟ้าเคมีที่ทำให้เกิดการกัดกร่อนของกัลวานิก เมื่อยึดเข้ากับโครงสร้างตัวถังอะลูมิเนียม โครงเครื่องจักรที่เป็นเหล็ก หรือฉากยึดไทเทเนียมสำหรับการบินและอวกาศ ไม่จำเป็นต้องมีแหวนรองป้องกันหรือสารเคลือบฉนวน ได้รับการตรวจสอบตามมาตรฐานการทดสอบการกัดกร่อนของกัลวานิก ASTM G71
• สถาปัตยกรรมโลหะทั้งหมดที่ทนต่อรังสี:ด้วยการใช้โพลีเมอร์ อีลาสโตเมอร์ หรือสารประกอบอินทรีย์เป็นศูนย์ เครื่องแยกไอโซเลเตอร์นี้ทนทานต่อระดับปริมาณไอออไนซ์รวม (TID) ที่เกิน 100 krad โดยไม่เกิดการเปราะ การปล่อยก๊าซ หรือการสูญเสียคุณสมบัติทางกล ทำให้เป็นเพียงโซลูชันการควบคุมการสั่นสะเทือนที่ใช้งานได้จริงเท่านั้นระบบเสริมของโรงไฟฟ้านิวเคลียร์ เครื่องเร่งเชิงเส้นทางการแพทย์ และแพลตฟอร์มบัสดาวเทียมโดยที่ไม่อาจหลีกเลี่ยงการสัมผัสรังสีได้
• ความต่อเนื่องของไครโอเจนิกจนถึงอุณหภูมิสูง:การออกแบบ all-316L รักษาคุณลักษณะการหน่วงที่สม่ำเสมอตั้งแต่อุณหภูมิไนโตรเจนเหลว (-196°C) ไปจนถึงการทำงานที่ 350°C อย่างต่อเนื่อง ไม่มีการเปลี่ยนสถานะคล้ายแก้ว ไม่มีการอ่อนตัวจากความร้อน ไม่มีการเปราะที่อุณหภูมิต่ำ — ปัญหาที่เกิดขึ้นกับตัวแยกอิลาสโตเมอร์ที่การออกแบบโลหะนี้หลีกเลี่ยงได้โดยสิ้นเชิง
• การควบคุมหลายแกนน้ำหนักบรรทุกหนัก:รูปทรงขดลวด 8 คอยล์รองรับแรงอัด 100 กก. และแรงเฉือน 50 กก. ในขณะที่ให้อัตราส่วนการหน่วงขั้นต่ำ 18% การกระจายพลังงานแบบหลายแกนในระดับนี้มีความสำคัญอย่างยิ่งไถลคอมเพรสเซอร์ขนาดใหญ่ ชุดเครื่องกำเนิดไฟฟ้ากังหัน และแท่นยึดเครื่องยนต์ทางทะเลโดยที่ตัวแยกแกนเดี่ยวทำให้อุปกรณ์เสี่ยงต่อโหมดการสั่นสะเทือนด้านข้างและแบบบิด
• ความน่าเชื่อถือตลอดอายุการใช้งานโดยไม่มีการแทรกแซง:ยางไม่แตก น้ำไม่รั่ว ไม่ต้องเช็คแรงบิด หลังจากการติดตั้งและทดสอบการใช้งาน หน่วยนี้ไม่จำเป็นต้องบำรุงรักษาตามกำหนดเวลาตลอดอายุการใช้งานการออกแบบ โดยทั่วไปจะใช้เวลา 25 ปีขึ้นไปในการใช้งานทางอุตสาหกรรมแบบอยู่กับที่ ซึ่งช่วยลดต้นทุนรวมในการเป็นเจ้าของได้อย่างมากเมื่อเทียบกับตัวยึดยางที่ต้องเปลี่ยนทุกๆ 3-7 ปี

ข้อมูลจำเพาะทางเทคนิค

การติดตั้งและการใช้งานระยะยาว

การติดตั้งต้องใช้เครื่องมือ hex มาตรฐานและฮาร์ดแวร์ M10 หรือ M12 แผ่นฐาน 316L แบบครบวงจรช่วยลดความจำเป็นในการใช้ปะเก็นแยกหรือการเคลือบอิเล็กทริกระหว่างตัวแยกและโครงสร้างโฮสต์ สำหรับการติดตั้งกลางแจ้งหรือใต้น้ำ จะมีพื้นผิวแบบพาสซีฟให้ความต้านทานแบบรูพรุนเทียบเท่ากับ PREN ≥ 24เหมาะสำหรับโซนน้ำทะเลและบรรยากาศการประมวลผลทางเคมี หลังจากการทดสอบเดินเครื่องแล้ว ไม่จำเป็นต้องดำเนินการบำรุงรักษา แนะนำให้ทำการตรวจสอบด้วยสายตาทุกๆ 24 เดือนเพื่อจุดประสงค์ด้านเอกสารเท่านั้น

สถานการณ์การปรับใช้ทั่วไป

• ปั๊มหล่อเย็นโรงไฟฟ้านิวเคลียร์ และชุดเครื่องกำเนิดไฟฟ้าดีเซลฉุกเฉิน
• การแยกโครงสร้างบัสดาวเทียมและการติดตั้งล้อปฏิกิริยา
• การแยกน้ำหนักบรรทุกของยานอวกาศระหว่างการปล่อยยานขึ้น
• การติดตั้งแชสซีอิเล็กทรอนิกส์สำหรับยานพาหนะควบคุมระยะไกลใต้ทะเล (ROV)
• การบำบัดด้วยโปรตอนทางการแพทย์และตัวแยกโครงสำหรับตั้งสิ่งของด้วยเครื่องเร่งเชิงเส้น
• คอมเพรสเซอร์แบบแท่นนอกชายฝั่งและแท่นยึดแบบไถลสำหรับกังหันก๊าซ
• เครื่องกวนในโรงงานแปรรูปสารเคมีและการแยกเหวี่ยง

คุณภาพและความสามารถในการตรวจสอบย้อนกลับ

เครื่องแยกไอโซเลเตอร์ทุกเครื่องได้รับการซีเรียลไลซ์แยกกันพร้อมความสามารถในการตรวจสอบย้อนกลับของปริมาณความร้อนของวัสดุได้เต็มรูปแบบ เส้นโค้งการโก่งน้ำหนักบรรทุกจะถูกบันทึกและจัดเก็บถาวรสำหรับการจัดส่งแต่ละครั้ง การผลิตได้รับการรับรองจากISO 9001:2015. เมื่อมีการร้องขอ เราจะจัดเตรียมใบรับรองวัสดุ EN 10204 ประเภท 3.1 รายงานการสร้างฟิล์มทู่ที่พื้นผิว และบันทึกการตรวจสอบการแทรกซึมของสีย้อมสำหรับเพลตฐาน 316L บรรจุภัณฑ์: ปิดผนึกสูญญากาศพร้อมการ์ดแสดงความชื้น เบาะโฟมในกล่องผนังสองชั้นเกรดส่งออก

คำถามที่พบบ่อย

ถาม: ตัวแยกไอโซเลเตอร์นี้ป้องกันการกัดกร่อนของกัลวานิกบนโครงสร้างอะลูมิเนียมได้อย่างไร
ตอบ: การใช้สเตนเลสสตีล 316L แบบพาสซีฟสำหรับตัวแยกไอโซเลเตอร์ทั้งหมด รวมถึงเพลตฐาน ทำให้ไม่มีหัวต่อโลหะที่แตกต่างกันเพื่อสร้างเซลล์กัลวานิก ชั้นฟิล์มทู่ช่วยเพิ่มความสูงส่งของพื้นผิว กำจัดตัวขับเคลื่อนเคมีไฟฟ้าสำหรับการกัดกร่อนแม้ในบรรยากาศทะเลที่เต็มไปด้วยเกลือ

ถาม: จะเกิดอะไรขึ้นกับประสิทธิภาพการหน่วงหลังจากได้รับรังสี
ตอบ: เนื่องจากกลไกการหน่วงนั้นเป็นกลไกล้วนๆ (การเสียดสีคูลอมบ์ระหว่างเกลียวลวดสแตนเลส) จึงไม่มีโพลีเมอร์หรือของเหลวที่จะสลายตัวภายใต้การแผ่รังสี การทดสอบยืนยันว่าอัตราส่วนการหน่วงและความสามารถในการรับน้ำหนักยังคงอยู่ภายใน ±3% ของค่าเดิมหลังจากสัมผัส TID 100 กิโลแรด

ถาม: อุปกรณ์นี้สามารถติดตั้งกลางแจ้งโดยไม่มีการป้องกันเพิ่มเติมได้หรือไม่
ก. ใช่. โครงสร้าง 316L แบบพาสซีฟทนทานต่อการสัมผัสกลางแจ้งอย่างต่อเนื่อง รวมถึงละอองเกลือ ฝนกรด และ SO ทางอุตสาหกรรม₂บรรยากาศ ไม่จำเป็นต้องทาสี เคลือบ หรือกำบัง สำหรับการใช้งานที่เกี่ยวข้องกับการแช่น้ำทะเลโดยตรง โปรดติดต่อทีมวิศวกรของเราเพื่อขอคำแนะนำด้านความลึกและระยะเวลาที่เฉพาะเจาะจง
