| ชื่อแบรนด์: | Hoan |
| หมายเลขรุ่น: | เจจีเอ็กซ์-0958D-108A |
| ขั้นต่ำ: | 10 ชิ้น |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T ตะวันตกสหภาพ |
ตัวแยกการสั่นสะเทือนของเชือกลวดเป็นอุปกรณ์เชิงกลแบบพาสซีฟที่ลดพลังงานการสั่นสะเทือนผ่านหลักการของการลดแรงเสียดทานของคูลอมบ์—แรงเสียดทานแห้งที่เกิดขึ้นระหว่างเส้นลวดเหล็กแต่ละเส้นในขณะที่ขดลวดเชือกงอภายใต้ภาระ ต่างจากตัวยึดอีลาสโตเมอร์ (ยาง) ที่แปลงพลังงานการสั่นสะเทือนเป็นความร้อนภายในเมทริกซ์ของวัสดุ JGX-0958D-108A จะกระจายพลังงานที่ส่วนต่อประสานระดับจุลภาคระหว่างสายไฟ 133 เส้น (7 เส้น * 19 เส้นต่อเส้น) ทำให้เกิดกลไกการหน่วงที่ไม่ต้องบำรุงรักษา ปราศจากอนุภาค ซึ่งไม่เสื่อมคุณภาพตามการหมุนเวียนของอายุหรืออุณหภูมิ

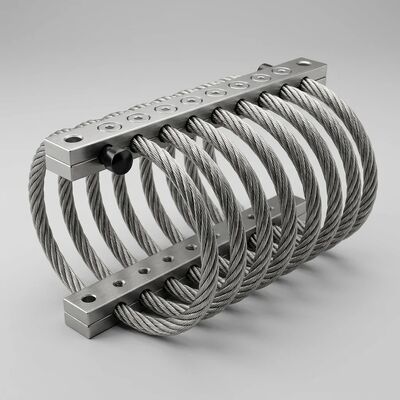

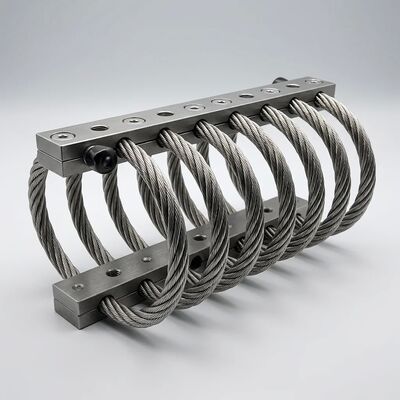

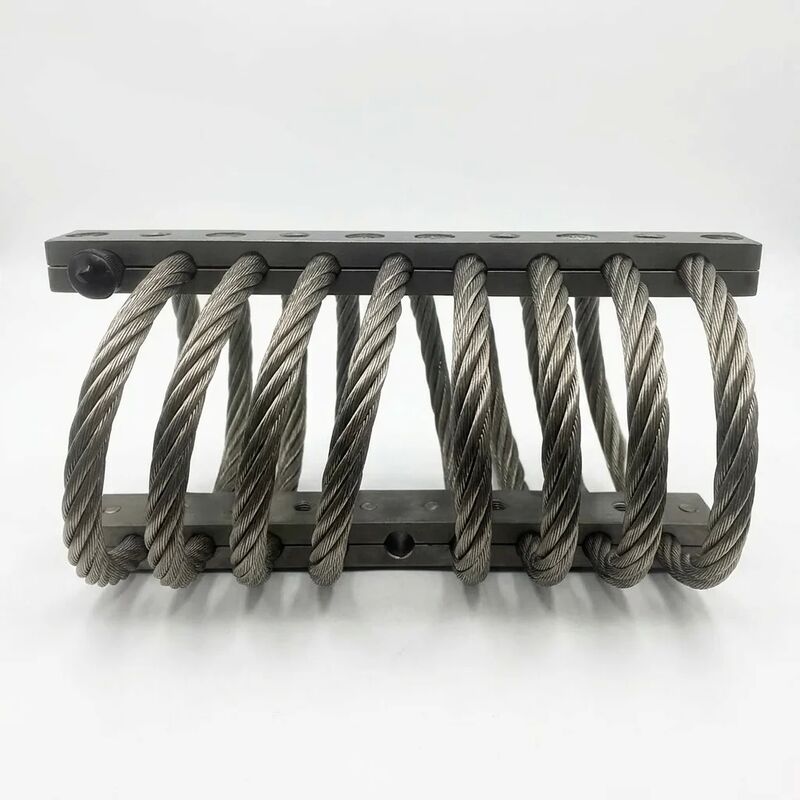

JGX-0958D-108A ประกอบด้วยสามองค์ประกอบ: ลวดสลิงสแตนเลส 304 ขนาด 7*19 ที่พันเป็นเกลียว (เส้นผ่านศูนย์กลางระบุ 6.4 มม., 8 ห่วงแบบแอ็คทีฟ) บล็อกหนีบอลูมิเนียมอัลลอยด์ 6061-T6 บนและล่างพร้อมพื้นผิวอะโนไดซ์แบบแข็ง และสลักเกลียวยึดสแตนเลส M10 สี่ตัว เมื่อติดตั้งระหว่างแหล่งกำเนิดการสั่นสะเทือนและโครงสร้างที่ได้รับการป้องกัน ขดลวดลวดสลิงจะโค้งงอเพื่อตอบสนองต่อการกระตุ้นอินพุต ทำให้เกิดแรงเสียดทานระหว่างเกลียวที่มีการควบคุม ซึ่งจะแปลงพลังงานจลน์เป็นความร้อนเล็กน้อย ในขณะที่ให้ทั้งความแข็ง (การรองรับน้ำหนัก) และการหน่วง (การกระจายพลังงาน) ในองค์ประกอบขนาดกะทัดรัดชิ้นเดียว
หนึ่งในความท้าทายที่เกิดขึ้นอย่างต่อเนื่องในการเลือกตัวแยกการสั่นสะเทือนคือช่องว่างระหว่างข้อมูลแค็ตตาล็อกกับประสิทธิภาพการติดตั้งในโลกแห่งความเป็นจริง อัตราโหลดคงที่จะบอกคุณว่าตัวแยกไอโซเลเตอร์สามารถรองรับน้ำหนักได้หรือไม่ พวกเขาไม่ได้บอกคุณว่ามันจะทำงานอย่างไรตามความถี่การกระตุ้นเฉพาะของคุณ การวางแนวการติดตั้ง และความแข็งของสิ่งที่แนบมา ตามธรรมเนียมแล้ว การปิดช่องว่างนี้จำเป็นต้องมีการสั่งซื้อตัวอย่าง การสร้างอุปกรณ์ทดสอบ การรันการกำหนดลักษณะเฉพาะของตารางเชคเกอร์ และการวนซ้ำ ซึ่งเป็นกระบวนการที่โดยทั่วไปจะใช้เวลา 2-3 สัปดาห์ต่อรอบการออกแบบ
JGX-0958D-108A กล่าวถึงเรื่องนี้ด้วยแบบจำลอง FEA ที่ได้รับการตรวจสอบล่วงหน้ารวมเป็นหลักประกันทางวิศวกรรม แต่ละรุ่นมีความสัมพันธ์กับข้อมูลการทดสอบทางกายภาพจากโต๊ะเครื่องเขย่าไฟฟ้าไดนามิกแบบ 6-DOF โดยมีความแม่นยำในการจำลองต่อการวัดภายใน ±5% สำหรับเอาต์พุตหลักเหล่านี้:
โมเดลเหล่านี้นำเสนอในรูปแบบที่เข้ากันได้กับ Ansys Mechanical, Abaqus และ COMSOL Multiphysics ช่วยให้ทีมไดนามิกเชิงโครงสร้างของคุณสามารถวาง JGX-0958D-108A ลงในโมเดลระดับระบบได้โดยตรง และประเมินประสิทธิภาพการแยกส่วนก่อนที่จะดำเนินการจัดซื้อฮาร์ดแวร์
เมื่อเครื่องจักรการผลิตต้องอาศัยตัวแยกการสั่นสะเทือนที่ไม่ได้ผลิตอีกต่อไป เนื่องจากซัพพลายเออร์รายเดิมเลิกผลิตสายผลิตภัณฑ์ เปลี่ยนเครื่องมือ หรือเลิกกิจการ เจ้าของอุปกรณ์ต้องเผชิญกับตัวเลือกที่ไม่น่ารับประทาน: ยอมรับประสิทธิภาพการแยกที่ลดลงจากการติดตั้งที่เก่าแล้ว ว่าจ้างการออกแบบใหม่แบบกำหนดเองที่มีราคาสูง หรือเปลี่ยนเครื่องจักรทั้งหมด แพลตฟอร์ม JGX-0958D-108A นำเสนอทางเลือกที่สี่ผ่านบริการวิศวกรรมย้อนกลับแบบครบวงจร
การจำแนกประเภทห้องสะอาด ISO 14644-1 กำหนดขีดจำกัดที่เข้มงวดเกี่ยวกับความเข้มข้นของอนุภาคในอากาศ ตัวยึดการสั่นสะเทือนแบบอีลาสโตเมอร์เดี่ยวในโรงงานเซมิคอนดักเตอร์คลาส 5 (ISO 5 / FED STD 209E คลาส 100) สามารถกำจัดอนุภาคยางขนาดเล็กมากได้เพียงพอตลอดอายุการใช้งาน 3-5 ปี เพื่อกระตุ้นการนับอนุภาคในระหว่างการตรวจสอบสภาพแวดล้อมตามปกติ ตัวแยกลวดสลิงจะกำจัดโหมดความล้มเหลวนี้ในระดับส่วนประกอบ
กลไกการหน่วงของ JGX-0958D-108A เป็นแบบกลไกล้วนๆ เนื่องจากลวดสแตนเลส 133 เส้นภายในโครงสร้างเชือกขนาด 7*19 เลื่อนเข้าหากันในระหว่างการดัดงอ จึงสร้างแรงเสียดทานที่ควบคุมได้โดยไม่มีการเสียดสี ไม่มีการหลุด และไม่ต้องการการหล่อลื่น ไม่มีองค์ประกอบที่เป็นยางยืด ไม่มีพันธะกาว ไม่มีสารเคลือบที่สามารถแยกชั้นได้ และไม่มีวัสดุอินทรีย์ที่สามารถปล่อยก๊าซออกมาในสภาพแวดล้อมสุญญากาศ พื้นผิวอะโนไดซ์แข็งบนบล็อกแคลมป์อะลูมิเนียม 6061-T6 ให้ความทนทานต่อการสึกหรอโดยไม่สร้างฝุ่นอะลูมิเนียมออกไซด์ ทำให้ JGX-0958D-108A เหมาะสำหรับ:
| พารามิเตอร์ | ค่า | มาตรฐานการทดสอบ |
| หมายเลขรุ่น | เจจีเอ็กซ์-0958D-108A | — |
| ประเภทตัวแยก | เครื่องแยกการสั่นสะเทือนของลวดสลิง, คอยล์เกลียว | — |
| การก่อสร้างลวดสลิง | 7 * 19 (7 เส้น, 19 สายต่อเส้น = 133 สาย) | ISO2408 |
| วัสดุลวดสลิง | AISI 304 (UNS S30400) สแตนเลส | มาตรฐาน ASTM A313 |
| เส้นผ่านศูนย์กลางลวดสลิง | 6.4 มม. ± 0.15 มม | ISO2408 |
| เส้นผ่านศูนย์กลางลวดส่วนบุคคล | 0.28 มม. (กลาง) + 0.26 มม. (ชั้นใน) + 0.22 มม. (ชั้นนอก) | — |
| วัสดุบล็อกหนีบ | อลูมิเนียมอัลลอยด์ 6061-T6 | มาตรฐาน ASTM B211 |
| พื้นผิวบล็อกหนีบ | ฮาร์ดอะโนไดซ์, ความหนา 25–50 μm, ความแข็ง 350–400 HV | MIL-A-8625 ประเภทที่สาม |
| คอยล์ที่ใช้งานอยู่ | 8 ลูป ขดลวดแบบสมมาตร | — |
| โหลดพิกัด – แรงอัด (แกน Z) | 108 กก. (1,059 นิวตัน) | — |
| โหลดพิกัด – แรงเฉือน (แกน X/Y) | 54 กก. (530 N) ต่อแกน | — |
| โหลดพิกัด – แรงดึง (แกน Z) | 36 กก. (353 นิวตัน) | — |
| การโก่งตัวคงที่ที่โหลดพิกัด | 2.5–3.5 มม. (แรงอัด), 4.0–5.5 มม. (แรงเฉือน) | — |
| ความแข็งแบบไดนามิก (K*) ที่ 0.5 มม., 20 Hz | 380–420 นิวตัน/มม. (แรงอัด), 120–150 นิวตัน/มม. (แรงเฉือน) | ISO 10846-2 |
| ปัจจัยการสูญเสีย (η) ที่ 0.5 มม., 20 Hz | 0.18–0.25 | ISO 10846-2 |
| ประเภทการทำให้หมาด ๆ | คูลอมบ์ (แรงเสียดทานแบบแห้ง) ขึ้นอยู่กับแอมพลิจูด | — |
| ความถี่ธรรมชาติที่โหลดพิกัด | 9.5–12.5 Hz (การบีบอัด), 7.5–10.0 Hz (แรงเฉือน) | — |
| การขยายเสียงสะท้อน (Q) | ≤4 (ที่เสียงสะท้อน โหมดการบีบอัด) | — |
| การส่งสัญญาณที่ 25 Hz | 0.25–0.35 (การแยก –12 ถึง –9 dB) | — |
| การส่งสัญญาณที่ 50 Hz | 0.08–0.12 (การแยก –22 ถึง –18 dB) | — |
| การลดทอนแรงกระแทก (30 กรัม, ฮาล์ฟไซน์ 11 มิลลิวินาที) | การตอบสนองสูงสุด ≤15 ก. (การลดทอน ≥50%) | IEC 60068-2-27 |
| ช่วงอุณหภูมิในการทำงาน | -40°ซ ถึง +200°ซ | — |
| ความต้านทานสเปรย์เกลือ | 500+ ชั่วโมง ไม่มีสนิมแดง (Passivated SS304) | มาตรฐาน ASTM B117 |
| ชีวิตที่อดทน | ≥1 * 107รอบที่โหลดพิกัด 10 Hz, ±1.5 มม | — |
| สลักเกลียวยึด | M10 * ระยะพิทช์ 1.5 มม., สแตนเลส A2-70 (น็อต 4 ตัว) | ISO 898-1 |
| แรงบิดของโบลต์ | 35–40 นิวตันเมตร | — |
| รูปแบบการติดตั้ง | 120 มม. * 80 มม. (ยาว * กว้าง กึ่งกลางถึงกึ่งกลาง) | — |
| ขนาดโดยรวม | 140 มม. (L) * 95 มม. (กว้าง) * 65 มม. (H) ± 1.0 มม. | — |
| หน่วยมวล | 0.85 กก. ± 0.03 กก | — |
| การรับรอง | ISO 9001:2015, RoHS 2011/65/EU | — |
| คุณสมบัติ | JGX-0958D-108A ลวดสลิง | ตัวยึดแบบอีลาสโตเมอร์ (NBR/CR) ทั่วไป |
| กลไกการทำให้หมาด ๆ | แรงเสียดทานของคูลอมบ์ (ระหว่างสาย) | ฮิสเทรีซิสแบบยืดหยุ่นหนืด (โมเลกุล) |
| อายุการใช้งานที่ 25°C | 15 ปีขึ้นไป (ไม่มีการย่อยสลาย) | 3-5 ปี (การเกิดออกซิเดชัน) |
| ช่วงอุณหภูมิ | -40°ซ ถึง +200°ซ | -20°C ถึง +80°C (ทั่วไป) |
| ความฝืดล่องลอยกว่า 5 ปี | ≤2% | +15–40% (การชุบแข็งแบบก้าวหน้า) |
| แดมป์ดริฟท์มากว่า 5 ปี | ≤3% | -20–50% (สูญเสียการหน่วง) |
| ทนต่อน้ำมันและสารเคมี | ดีเยี่ยม (SS304 + อัลอโนไดซ์) | แย่ถึงปานกลาง (ตัวทำละลายบวม) |
| ทนต่อรังสี UV และโอโซน | ภูมิคุ้มกัน (โลหะทั้งหมด) | แย่ (พื้นผิวแตกร้าว) |
| การสร้างอนุภาค | ศูนย์ | ปานกลาง (ฝุ่นจากการเสียดสีของยาง) |
| ปล่อยก๊าซออกมาในสุญญากาศ | ไม่มี (อนินทรีย์ทั้งหมด) | สำคัญ (พลาสติไซเซอร์ สารตกค้างในการรักษา) |
| ทนไฟ | ไม่ติดไฟ (จุดหลอมเหลว >1,400°C) | ติดไฟได้ (จุดติดไฟอัตโนมัติ ~350°C) |
| การกำจัดเมื่อสิ้นอายุขัย | รีไซเคิลโลหะ 100% (รายได้) | การเผาขยะแบบผสมผสาน/การฝังกลบ (ต้นทุน) |
| การหน่วงที่แอมพลิจูดต่ำ (<0.1 มม.) | ต่ำกว่า (การตอบสนองที่แข็งขึ้น) | สูงกว่า (การตอบสนองที่นุ่มนวลกว่า) |
| การหน่วงที่แอมพลิจูดขนาดใหญ่ (>1.0 มม.) | สูงกว่า (การเปิดใช้งานแรงเสียดทาน) | ล่าง (ความอิ่มตัวของวัสดุ) |
หมายเลขรุ่น JGX-0958D-108A หมายถึงอะไร?คำนำหน้า “JGX” ระบุกลุ่มผลิตภัณฑ์เครื่องแยกเชือกลวดของผู้ผลิต “0958" คือขนาดและรหัสการกำหนดค่าสำหรับคลาสซองจดหมายนี้ “D” กำหนดรูปแบบการติดตั้งแบบแคลมป์คู่ (บล็อกอะลูมิเนียมสองบล็อกที่ใช้จับขดลวดเชือกลวด) “108” คือแรงอัดที่กำหนดเป็นกิโลกรัม ส่วนต่อท้าย "A" บ่งบอกถึงการกำหนดค่ามาตรฐานด้วยเชือกลวด SS304 และบล็อกอะลูมิเนียม 6061-T6
ฉันสามารถใช้โมเดล FEA กับซอฟต์แวร์จำลองสถานการณ์ที่มีอยู่ได้หรือไม่โมเดล FEA ที่ได้รับการตรวจสอบล่วงหน้าจะถูกจัดส่งในรูปแบบไฟล์ที่เป็นกลางซึ่งสามารถนำเข้าไปยัง Ansys Mechanical (v2021 R2+), Abaqus (6.14+), COMSOL Multiphysics (5.6+) และ Nastran (ผ่านชุดข้อมูลจำนวนมาก) หากทีมของคุณใช้ตัวแก้ปัญหาอื่น โปรดติดต่อกลุ่มวิศวกรรมแอปพลิเคชันของเราเพื่อรับการสนับสนุนการแปลงรูปแบบ
ข้อมูลขั้นต่ำที่จำเป็นในการเริ่มต้นโครงการวิศวกรรมย้อนกลับคืออะไร?เราต้องการขนาดซองจดหมายของตัวแยกกระแสที่มีอยู่ (ภาพถ่ายที่มีการอ้างอิงมาตราส่วนมักจะเพียงพอสำหรับการประเมินเบื้องต้น) การประมาณมวลที่รองรับ และความถี่การสั่นสะเทือนหลักหรือความเร็วการทำงานของเครื่อง จากข้อมูลทั้งสามนี้ ทีมสมัครของเราสามารถกำหนดขอบเขตโครงการและเสนอราคาที่แน่นอนได้ภายใน 2 วันทำการ
พื้นผิวอะโนไดซ์แข็งมีการสึกหรอเมื่อเวลาผ่านไปหรือไม่?ชั้นอะโนไดซ์แข็ง Type III มีความหนา 25–50 μm โดยมีความแข็งแบบ Vickers อยู่ที่ 350–400 HV ในการให้บริการทางอุตสาหกรรมตามปกติ พื้นผิวบล็อกหนีบที่สัมผัสกับลวดสลิงจะมีการสึกหรอเล็กน้อย เนื่องจากส่วนต่อประสานระหว่างเชือกต่อบล็อกเป็นแบบคงที่ (ไม่มีการเคลื่อนที่แบบเลื่อน) การเคลื่อนที่แบบหมาด ๆ ทั้งหมดเกิดขึ้นภายในตัวขดลวดลวดสลิงเอง
