| ชื่อแบรนด์: | Hoan |
| หมายเลขรุ่น: | JGX-1278D-292B |
| ขั้นต่ำ: | 10 ชิ้น |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T ตะวันตกสหภาพ |

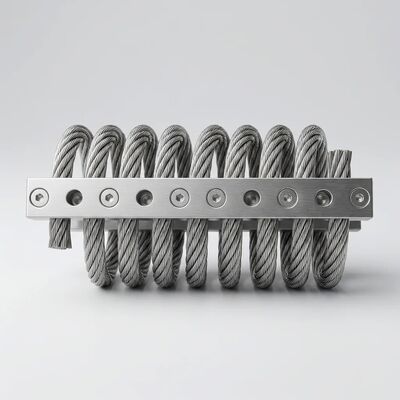

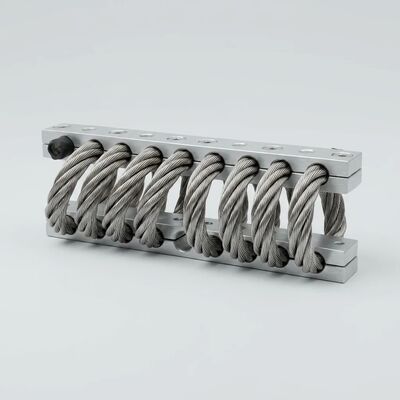

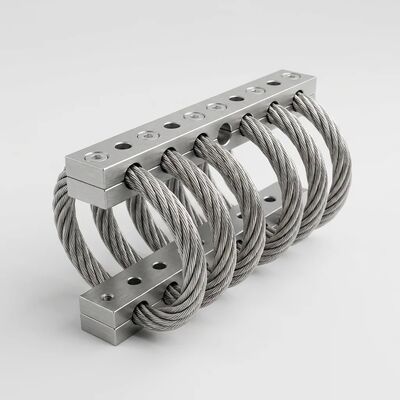

รายการJGX-1278D-292Bเป็นเครื่องแยกความสั่นสะเทือนจากสายใยเหล็กทั้งหมด ที่ถูกสร้างมาเพื่อการลดกระแทกและการสั่นสะเทือนแบบสามมิติ (3D) หลายทิศทางในสภาพแวดล้อมอุตสาหกรรมที่หน่วยติดตั้งแกนเดียวแบบปกติถึงขีดจํากัดการทํางาน292N ความหน่วงสแตติกสูงสุด, ด้วยความสูงติดตั้ง 89 มิลลิเมตรและความกว้าง 105 มิลลิเมตรสายเหล็กไร้ขัดเหล็ก 304 ขนาด 7 มิลลิเมตร เพื่อส่งผลต่อการระบายพลังงานในทุกทิศทางผ่านการลดความอ่อนแอ Coulomb (การขัดแย้งระหว่างสาย)อาร์คิเทคชันทั้งหมดโลหะรับประกันอายุการใช้งานไม่จํากัด โดยไม่มีการเคลื่อนไหว, การแก่ตัว, หรือการบํารุงรักษาเครื่องติดตั้งโทรคมนาคม, และระบบการผลิตอัตโนมัติ
การสั่นสะเทือนทางกลในโลกจริงหายากที่จะมาจากทิศทางเดียว ปั๊มที่อยู่บนพื้นข้างล่างส่งเสียงสั่นสะเทือนทางตั้งผ่านโครงสร้างอาคาร เครื่องขนส่งที่อยู่ใกล้ๆ สร้างการสั่นสะเทือนทางด้านการขยายความร้อนของท่อก่อสร้างบังคับการย้ายมุม.รถยกที่ผ่านมาส่งผลต่อการกระแทกที่คมชัดหลายเวกเตอร์ แต่ละแหล่งความรุนแรงเหล่านี้กระทําตามแกนพื้นที่ที่แตกต่างกัน และเครื่องแยกแกนเดียวสามารถแก้ปัญหาเพียงหนึ่งในนั้นได้อย่างมีประสิทธิภาพ
JGX-1278D-292B ตอบโจทย์ข้อจํากัดพื้นฐานนี้กณิตศาสตร์สายไฟฟ้าแบบกระบอกสี่ตัวการก่อสร้างที่ติดเชื้อสร้างจุดสัมผัสขนาดเล็กหลายพันจุด ระหว่างสายเหล็กไร้ขัดแย้งแต่ละสาย เมื่อพลังงานสั่นสะเทือนเข้าสู่ตัวแยกจากทิศทางใดก็ตามอินเตอร์เฟซติดต่อเหล่านี้ได้รับการย้ายขนาดเล็กสัมพันธ์, การแปลงพลังงานเคลื่อนไหวเป็นความร้อนที่ไม่สําคัญ ผ่านการขัดแย้งที่แข็งแรงคูลัมบ์หรือความอ่อนแอของโรคหลอดเลือดไม่เหมือนกับการลดความชุ่มชื่น (ที่ขึ้นอยู่กับความเร็วและคุณสมบัติของของเหลว) การลดความชุ่มชื่น Coulomb ขึ้นอยู่กับการขยับและทํางานอย่างมีประสิทธิภาพในทั้งหกระดับอิสระ: สามการแปลง (X,Y, Z) และสามหมุน ( pitch, roll, yaw)
ตารางต่อไปนี้นําเสนอข้อมูลการบิดเบี้ยวภาระและความแข็งแบบมีลักษณะครบถ้วนสําหรับทั้งสามทิศทางการบิดเบี้ยวภาระหลักค่าเหล่านี้มาจากการทดสอบประเภท II ตามวิธีการ MIL-STD-810, ปรับปรุงสําหรับการใช้งานทางธุรกิจและอุตสาหกรรม:
| ทิศทางการบรรทุก | ภาระสติกสูงสุด | การบิดเบือนสูงสุด | ความแข็งแรงจากการสั่น | ความแข็งแรงจากการกระแทก |
|---|---|---|---|---|
| ขั้วแน่น | 292 N | 43.2 มิลลิเมตร | 613 KN/m | 278 KN/m |
| มุม 45 องศา ผสมผสานการบดและตัด | 208.8 N | 610.0 มิลลิเมตร | 349 KN/m | 138 KN/m |
| ด้านข้าง ผ่าตัด / รอลล์ | 158.9 N | 45.2 มิลลิเมตร | 173 KN/m | 173 KN/m |
JGX-1278D-292B มีไม่มีเอลาสโตเมอร์, ไม่มีเครื่องแน่น, ไม่มีสารไฮดรอลิก, และไม่มีข้อผูกองค์ประกอบทุกชิ้น จากสายเหล็กไร้สแตนเลส 304 7*19 ที่ติดกับสายเหล็กไร้สแตนเลส 304 ไปจนถึงสตาร์รองเหล็กไร้สแตนเลส 6061-T6 หรือ 304 ที่มีการแปรรูปด้วยความแม่นยํากลยุทธ์ของวัสดุนี้ไม่เพียงแค่เกี่ยวกับความทนทาน; มันกําจัดทุกเส้นทางการทําลายที่รู้จัก ซึ่งจํากัดอายุการใช้งานของตัวแยก elastomeric:
| กลไกการล้มเหลว | เครื่องติดตั้งเอลาสโตเมอร์ (ยาง) | JGX-1278D-292B (โลหะทั้งหมด) |
|---|---|---|
| การโจมตีโอโซน | การแตกผิวเริ่มภายใน 18-36 เดือนของการเผชิญหน้ากลางแจ้ง; การแตกกระจายไปสู่ความล้มเหลวทางการทํางานภายใน 5 ปี | ไม่มีผลกระทบ อะออร์แกนิคสแตนเลสเป็นสารเคมี inert สําหรับโอโซน |
| แสง Ultraviolet (UV) | การแยกโซ่พอลิเมอร์ทําให้ผิวแข็งขึ้นเรื่อย ๆ; ความแข็งเพิ่มขึ้น 25-40% หลังจาก 3 ปีที่เผชิญกับแสงอาทิตย์ตรง | ไม่มีผลกระทบ ผูกพันโลหะไม่ได้ถูกผลกระทบโดยพลังงานฟอตอน UV |
| การหมุนเวียนของความร้อน (-40 °C ถึง + 80 °C) | การขยายความร้อนแบบแตกต่างกันที่เส้นพันธะยาง-โลหะ ส่งผลให้เกิดความเครียดระหว่างผิว; การแยกพันธะสุดท้าย | ไม่มีอินเตอร์เฟซที่ผูกต่อเพื่อแยก; 304 SS CTE: 17.2 μm/m·°C; 6061-T6 CTE: 23.6 μm/m·°C ̇ ทั้งเส้นตรงและย้อนกลับ |
| เซ็ตการเคลื่อนไหว / การบด | 15-25% การสูญเสียความสูงอย่างถาวรหลังจาก 2 ปีภายใต้ภาระสตติกที่ 23 °C; เร่งในอุณหภูมิที่สูงขึ้น | เซลล์การเคลื่อนไหวที่วัดได้ ราคาสแตนเลสทํางานต่ํากว่าจุดการออกกําลังของมันที่ภาระหมาย |
| การติดต่อน้ํามันและไฮโดรคาร์บอน | ความบวมของปริมาตร 20-60% (ขึ้นอยู่กับชนิดของเอลาสโตเมอร์) การสูญเสียความสามารถในการแบกภาระและความมั่นคงของมิติ | ไม่มีการซึมซึม 304 SS ไม่ผ่านไฮโดรคาร์บอน, สารละลาย และของเหลวอุตสาหกรรม |
| ความอ่อนเพลียภายใต้ภาระประจําวัน | ความร้อนที่ระบาดจะทําให้อุณหภูมิภายในเพิ่มขึ้น ความนุ่มนวลเรื่อยๆ | การปรับความหดหัดจะจํากัดตัวเอง dissipation พลังงานผลิตการเพิ่มอุณหภูมิส่วนใหญ่ที่ไม่สําคัญ; ไม่มีความเหนื่อยล้ากั้นความกังวลที่ภาระการออกแบบ |
| การกัดกรองด้วยสเปรย์เกลือ | การเกรดทางกลาวนิกที่ขอบของผ่าตัดสแตนเลส-ยาง; การขัดสนของสนิมทําให้ผ่าตัดผ่าตัด | 304 SS ชั้นโครเมียมออกไซด์แบบเปียกให้ความทนทานต่อการกัดกร่อนที่รักษาตัวเอง; ไม่มีพันธะโลหะที่แตกต่างกันเพื่อสร้างเซลล์กลาวานิก |
| ปริมาตร | รายละเอียด | หมายเหตุ |
|---|---|---|
| รุ่น | JGX-1278D-292B | JGX = Cable Isolator; 1278 = 12.7mm cable, 8 loop; D = สตาร์ดบาร์; 292 = ภาระปริมาณ (N); B = รหัสชนิดสตาร์ด |
| ความสูงรวม (H) | 89mm ± 3.30mm | วัดจากด้านล่างของแท่นล่างไปยังด้านบนของแท่นบน, ไม่บรรทุก |
| ความกว้างโดยรวม (W) | 105 มม. | ความยาวสตาร์ (ปลายไปปลาย) |
| น้ําหนักหน่วย | 2.00 กิโลกรัม | ด้วยแท่งยึดอะลูมิเนียม; เพิ่ม ~ 35% สําหรับแท่งเหล็กไร้ขัดเลือก |
| รายละเอียดของเคเบิล | 12กว้าง.7 มิลลิเมตร สร้างเส้น 7*19 | 7 สายต่อสาย; 19 สายต่อสาย; สแตนเลสประเภท 304 |
| จํานวนลุป | 8 | รูปที่ 8 สายลมลมลมระหว่างแท่งยึดด้านบนและด้านล่าง |
| ช่องติดตั้ง | φ9.0mm (+0.13 / -0.38) ผ่านรู | ความสะอาดที่เหมาะสมสําหรับ M8 bolt; counter-sunk to 90° รวมมุม |
| สาย | M8 * 1.25 เมตรหยาบ | ติดในบาร์การยึด; ทางเลือกบาร์รูผ่านยังมี (ทางเลือก C, การปรับแต่ง D) |
| การติดตั้ง | A, B, C, D, E, S | 6 การตั้งค่าแบบมาตรฐาน: การผสมผสานของแนวโน้มเส้น / ช่องผ่าน, ด้านบน / ด้านล่าง |
| อุตสาหกรรม | อุปกรณ์ถูกคุ้มครอง | ความต้องการการแยกแยกหลัก | JGX-1278D-292B ข้อดี |
|---|---|---|---|
| ศูนย์ข้อมูล | ราคเซอร์เวอร์, แอรรี่เก็บข้อมูล, โมดูล UPS, หน่วย CRAC | การป้องกันเหตุการณ์แผ่นดินไหว + การแยกความสั่นสะเทือนแบบต่อเนื่องของพัดลม-มอเตอร์ | โลหะทั้งหมด = ไม่มีการออกก๊าซในเส้นทางการไหลของอากาศ; ป้องกันไฟ; การแยก 3 มิติสําหรับการลอยของแผ่นดินไหวหลายชั้น |
| การโทรคมนาคม | หน่วยเบสเบนด์ 4G/5G เครื่องวิทยุไมโครเวฟแบ็คฮอลล์ เครื่องจําหน่ายไฟเบอร์ | ความทนทานในอากาศภายนอก + ความสั่นสะเทือนของโครงสร้างความถี่ต่ําจากการสั่นสะเทือนของหอคอย | ไม่จําเป็นต้องใช้อุปกรณ์ป้องกัน; อายุการใช้งานในสนาม 20+ ปี โดยไม่ต้องไปเยี่ยมซ่อมแซมในสถานที่ |
| การผลิตครึ่งตัวนํา | เครื่องพัดลมพัดลมพัดลมพัดลมพัดลม | การควบคุมการสั่นสะเทือนที่ต่ํากว่าไมครอน ในห้องสะอาดชั้น 1-100 | ไม่มีการหลั่งอนุภาค; สามารถฆ่าเชื้อได้; รักษาความอ่อนแอในสภาพแวดล้อมว่าง (ไม่มีการออกก๊าซ) |
| อัตโนมัติอุตสาหกรรม | เครื่องควบคุมเครื่อง CNC ฐานหุ่นยนต์ กรอบเครื่องตัดเลเซอร์ เซลล์ตรวจสอบอัตโนมัติ | ความมั่นคงหลายแกน เพื่ออนุรักษ์ความซ้ําของการตั้งตําแหน่งในระดับไมครอน | การบดกระชับพร้อมกัน + การตัด + การแยกหุ้ม; ไม่มีการลื่นตามเวลา |
| น้ํามันและก๊าซ | กล่องควบคุมอุปกรณ์แปรงแก๊ส กล่อง SCADA สถานีเครื่องพัดลม แผ่นวัดการโอนการรักษา | ความสั่นสะเทือนของเครื่องจักรอย่างต่อเนื่อง + ความแรงกดดันที่ผ่านมาบางครั้ง | อิสระต่อไฮโดรคาร์บอน; เหมาะสมกับพื้นที่อันตราย (โลหะทั้งหมด = ไม่มีการสะสมค่าสแตติก) |
| การผลิตพลังงาน | ห้องควบคุมเครื่องกําเนิดไฟฟ้า แผ่นกระตุ้น อุปกรณ์ตรวจสอบทูบิน | ความใกล้ชิดอุณหภูมิสูงกับกระเป๋าเครื่องเรือน + ความสั่นสะเทือนของเครื่องจักรหมุนต่อเนื่อง | ทนทานถึง + 300 °C ทนทานกับน้ํามัน/น้ํามันกระจาย ไม่เผาไหม้ |
| เรือเรือ ง เรือพาณิชย์ | คอนโซลการนําทางบนสะพาน ระบบตั้งตําแหน่งแบบไดนามิก เทอร์มินัลสื่อสื่อดาวเทียม | ผสมผสานการสั่นสะเทือนของเครื่อง + การเคลื่อนไหวของเรือที่เกิดจากสภาพทะเล + บรรยากาศเกลือ | 304 SS กันหมอกเกลือ; หลายแกนจัดการ pitch+roll+vibrationพร้อมกัน; พับตัวกันสําหรับการติดตั้งสะพาน |
| โครงสร้างทางรถไฟ | อุปกรณ์การจดหมายทางเส้นทาง, ตู้คอนเตอร์แกน, ระบบข้อมูลผู้โดยสารบนเพลตฟอร์ม, หน่วยสื่อสารในอุโมงค์ | สั่นสะเทือนพื้นที่ที่เกิดจากการผ่านรถไฟ + การเผชิญหน้าภายนอกทุกสภาพอากาศ | การใช้งานทางไกลที่ไม่มีการบํารุงรักษา; การแยกความถี่ต่ําที่มีประสิทธิภาพต่ํากว่า 20 Hz |
| การแพทย์และวิทยาศาสตร์ชีวิต | เครื่องทําความเย็น MRI Cold-head ระบบรองรับ CT gantry เบนจ์เซ็นทริฟิวเจอร์ห้องปฏิบัติการ | การแยกความสั่นสะเทือนในสภาพแวดล้อมที่ sterile / ควบคุมด้วยการควบคุมการปนเปื้อนอย่างเข้มงวด | ออโตคลาเวส, EtO และกามาม่า sterilizable; ไม่มีการออกของก๊าซ; ไม่มีการหลุดของอนุภาค elastomer |
| ตัวเลือก | วัสดุ | การบํารุงผิว | สภาพแวดล้อมที่แนะนํา |
|---|---|---|---|
| A | อลูมิเนียมเหล็ก 6061-T6 | การ Anodizing ขาว (10-15 μm) | โรงงานอุตสาหกรรมภายใน; ศูนย์ข้อมูล; ห้องที่ควบคุมสภาพอากาศ; อุปกรณ์ที่มีความรู้สึกต่อลักษณะ |
| B | อลูมิเนียมเหล็ก 6061-T6 | การ Anodizing หนัก (25-50 μm, 350-500 HV) | ภายนอก; สภาพแวดล้อมที่หยาบ/ฝุ่น; สถานที่ที่มีการสั่นสะเทือนสูง ที่เกิดการเสื่อมเสื่อม |
| C | สแตนเลส 304 | ไม่มี (ชั้นออกไซด์ passive) | อุปกรณ์ในท้องทะเล; ริมฝั่ง (< 5 กม.); โรงงานเคมี; อาหารและยา; อุปกรณ์ใด ๆ ที่ให้ความสําคัญต่อความต้านทานต่อการกัดสนองมากกว่าน้ําหนัก |
| รุ่น | ความจืดตั้ง (N) | H (mm) | W (mm) | น้ําหนัก (kg) | ดีที่สุดสําหรับ |
|---|---|---|---|---|---|
| JGX-1278D-370B | 370 | 76 | 92 | 1.81 | อุปกรณ์คอมแพคต์ที่หนักที่สุด |
| JGX-1278D-310B | 310 | 83 | 102 | 1.91 | เครื่องจักรกลอุตสาหกรรมหนัก |
| ★ JGX-1278D-292B | 292 | 89 | 105 | 2.00 | อุปกรณ์แม่นยํา ศูนย์ข้อมูล |
| JGX-1278D-235B | 235 | 95 | 121 | 2.22 | เครื่องปั๊มและเครื่องบดน้ําหนักกลาง |
| JGX-1278D-199B | 199 | 108 | 133 | 2.40 | อุปกรณ์อุตสาหกรรมทั่วไป |
| JGX-1278D-176B | 176 | 124 | 144 | 2.70 | เครื่องจักรกลขนาดเบา เครื่องพัดลม |
| JGX-1278D-154B | 154 | 137 | 156 | 2.90 | กล่องอิเล็กทรอนิกส์ แผ่นเล็ก |
| JGX-1278D-122B | 122 | 155 | 180 | 3.09 | อุปกรณ์ปรับความอ่อนแอ |
ทุก JGX-1278D-292B ผลิตภายใต้ISO 9001:2015ระบบการจัดการคุณภาพที่ได้รับการรับรอง การควบคุมการผลิตประกอบด้วย:
สร้างขึ้นในปี 2005 และมีสํานักงานใหญ่อยู่ในเมืองแชงซี ประเทศจีน ซีอานฮอาน เป็นผู้ผลิตเฉพาะด้านและการแก้ไขการสูญเสียพลังงาน สําหรับตลาดพาณิชย์และอุตสาหกรรมทั่วโลกพนักงานของเรา 500+ คน รวมกว่า 100 วิศวกรรมและคุณภาพประกันมืออาชีพผู้รับเหมาด้านวิศวกรรมและการจัดซื้อจัดจ้าง, ทีมความน่าเชื่อถือและการบํารุงรักษา และผู้เชี่ยวชาญด้านการปรับปรุงอุปกรณ์
สินค้าของเราประกอบด้วย เครื่องแยกเชือกไฟ (JGX, GR, GRY ซีรีส์)และชุดแยกแยกที่ปรับปรุงตามการใช้งานเรายังคงมีโปรแกรม R&D ที่ทํางานในด้านวัสดุความอ่อนแอที่ทันสมัย ดินามิคโครงสร้างที่ไม่เป็นเส้นตรง และการปรับปรุงประสิทธิภาพของไอโซเลเตอร์ที่ใช้ธาตุปลาย
ขอข้อเสนอราคา หรือกําหนดการปรึกษาทางเทคนิคเสนอรายละเอียดของอุปกรณ์ของคุณ น้ําหนักสนับสนุน ขนาดการติดตั้งปริมาณการใช้งานและวัตถุประสงค์การประกอบการแยกความสั่นสะเทือน และทีมงานวิศวกรรมการใช้งานของเราจะตอบสนองกับการแนะนํา JGX-1278 ซีรีส์ที่ปรับแต่งภายใน 1 วันทําการการตรวจสอบการกระจายภาระแบบฟรีถูกรวมไว้กับทุกคําขอราคา
