| ชื่อแบรนด์: | Hoan |
| หมายเลขรุ่น: | เจแซดพี-4.2 |
| ขั้นต่ำ: | 10 ชิ้น |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T ตะวันตกสหภาพ |

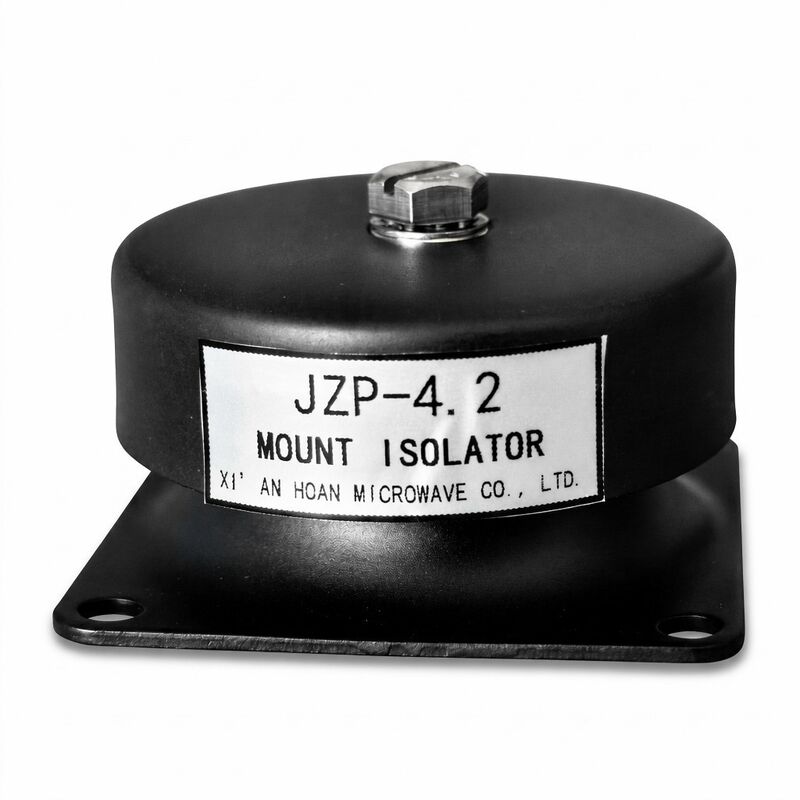

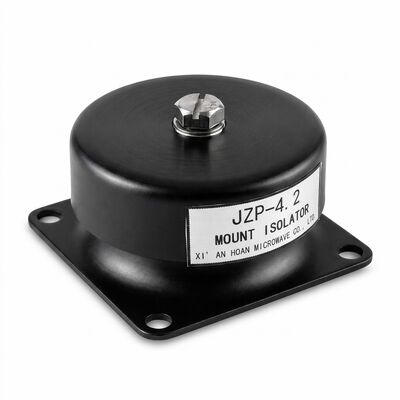

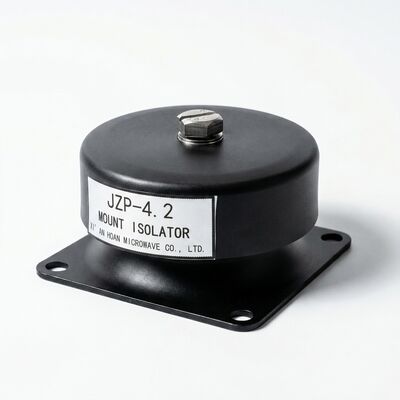

เมื่อ แท่นรองรับแรงสั่นสะเทือน ได้รับแรงด้านข้าง — จากแรงบิดขณะสตาร์ทอุปกรณ์ มวลหมุนที่ไม่สมดุล หรือแรงผลักภายนอกระหว่างการบำรุงรักษา — องค์ประกอบยางจะเกิดการเสียรูปทรงเฉือน แท่นรองคุณภาพต่ำจะเกิดการเสียรูปถาวรหลังจากการรับแรงเฉือนซ้ำๆ ทำให้เครื่องมือที่ถูกแยกออกจากกันเคลื่อนออกจากแนวที่ตั้งเดิม JZP-4.2 ยางรองรับแรงสั่นสะเทือน ถูกออกแบบมาพร้อมกับรูปทรงอีลาสโตเมอร์ที่มีการคืนตัวสูง: หลังจากการรับแรงเฉือน 100,000 รอบ ที่ 80% ของการโก่งตัวสูงสุดที่กำหนดไว้ ค่าการเสียรูปที่เหลือจะวัดได้น้อยกว่า 0.3 มม. — ซึ่งอยู่ในเกณฑ์ 0.5 มม. ที่ชุดปั๊มและคอมเพรสเซอร์ที่ตั้งแนวตรงส่วนใหญ่สามารถยอมรับได้โดยไม่ต้องใช้แผ่นรอง
เครื่องจักรขนาดเล็กมีความอ่อนไหวต่อการเคลื่อนที่ด้านข้างเป็นพิเศษ เนื่องจากมวลที่ถูกแขวนมีค่าน้อยเมื่อเทียบกับแรงกระตุ้น ชุดปั๊มน้ำหนัก 35 กก. ที่สตาร์ทภายใต้ภาระสามารถสร้างแรงด้านข้างชั่วคราวเกิน 200 นิวตันที่จุดยึด JZP-4.2 แท่นรองรับแรงสั่นสะเทือน แก้ปัญหานี้ด้วยอัตราส่วนความแข็งด้านข้างต่อแนวแกน 0.8:1 — หมายความว่าการเคลื่อนที่ด้านข้างจะนิ่มกว่าการบีบอัดแนวตั้งเพียงเล็กน้อย ซึ่งแตกต่างจากแท่นทรงกระบอกหลายรุ่นที่ความแข็งด้านข้างอาจต่ำกว่าแนวแกน 3–5 เท่า ผลลัพธ์คือ เครื่องมือจะอยู่ตรงกลางฐานรองโดยไม่ต้องใช้อุปกรณ์กันกระแทกหรือไกด์ภายนอก
| พารามิเตอร์ความแข็ง | ค่าเมื่อรับภาระ 20 กก. |
|---|---|
| ความแข็งไดนามิกแนวแกน (K_axial) | 145 ±15 N/mm |
| ความแข็งไดนามิกด้านข้าง (K_lateral) | 118 ±12 N/mm |
| อัตราส่วนความแข็งด้านข้าง/แนวแกน | 0.81:1 |
| โมดูลัสแรงเฉือน (G) | 0.65–0.95 MPa (ขึ้นอยู่กับการโก่งตัว) |
| สัมประสิทธิ์การหน่วง (C) | 0.55–0.75 N·s/mm ที่ 10–30 Hz |
| อัตราการคืบที่ภาระสูงสุด 80% | < 0.05 มม. ต่อ 1,000 ชั่วโมง |
เครื่องจักรขนาดเล็กก่อให้เกิดความท้าทายด้านแรงสั่นสะเทือนที่ไม่เหมือนใคร: มวลของอุปกรณ์มีค่าน้อยพอที่ความถี่ธรรมชาติที่ติดตั้งมักจะอยู่ระหว่าง 8 ถึง 18 Hz — ซึ่งทับซ้อนโดยตรงกับความเร็วรอบมอเตอร์ทั่วไป (1,500 และ 3,000 RPM สอดคล้องกับแรงกระตุ้น 25 Hz และ 50 Hz) แท่นรองรับแรงกระแทกแบบทั่วไปที่มีการหน่วงต่ำ (< 0.05 loss factor) จะขยายแรงสั่นสะเทือนที่การสั่นพ้องแทนที่จะระงับ ซึ่งอาจทำให้แรงที่ส่งผ่านเพิ่มขึ้นสามหรือสี่เท่า
JZP-4.2 ใช้กลไกการหน่วงที่ขึ้นอยู่กับความถี่ซึ่งเป็นส่วนหนึ่งของสูตรอีลาสโตเมอร์ที่เติม ที่ความถี่ต่ำ (< 15 Hz รวมถึงแถบความถี่สั่นพ้องของระบบ) ตัวประกอบการหน่วง (tan δ) จะเพิ่มขึ้นเป็น 0.18–0.22 ซึ่งให้การระงับการสั่นพ้องที่มีประสิทธิภาพ ที่ความถี่การทำงานสูงกว่า 25 Hz — ซึ่งเครื่องจักรหมุนส่วนใหญ่ทำงาน — tan δ จะลดลงเหลือ 0.08–0.12 ซึ่งให้การแยกแรงสั่นสะเทือนที่มีประสิทธิภาพ (โดยทั่วไปลดแรงสั่นสะเทือนได้ 85–92% ที่ 50 Hz)
| แถบความถี่ | ตัวประกอบการหน่วง (tan δ) | ประสิทธิภาพการแยกแรงสั่นสะเทือน |
|---|---|---|
| 5–15 Hz (โซนสั่นพ้อง) | 0.18–0.22 | การขยาย< 2.2* (ควบคุม) |
| 25–50 Hz (แถบการทำงาน) | 0.08–0.12 | ลดลง 85–92% |
| 50–200 Hz (ความถี่สูง) | 0.06–0.10 | ลดลง > 95% |
| พารามิเตอร์ | ค่า |
|---|---|
| เส้นผ่านศูนย์กลางโดยรวม | 40 ±0.5 มม. |
| ความสูงโดยรวม (ไม่รับภาระ) | 30 ±0.5 มม. |
| ความสูงเมื่อรับภาระ 20 กก. | 27.5 ±0.3 มม. (โก่งตัว 2.5 มม.) |
| เกลียวสตัด (ด้านบน) | M8 * 1.25, ยาว 15 มม. |
| เกลียวสตัด (ด้านล่าง) | M8 * 1.25, ยาว 18 มม. |
| วัสดุแกนโลหะ | เหล็ก Q235 ชุบสังกะสี, ยึดด้วยการวัลคาไนซ์ |
| ความแข็งแรงของพันธะยางกับโลหะ | > 3.5 MPa (ASTM D429 วิธี B) |
| ช่วงอุณหภูมิการทำงาน | -25°C ถึง +100°C |
| แรงบิดในการติดตั้ง | 18–22 N·m (ใช้ประแจวัดแรงบิดที่สอบเทียบแล้ว) |
Q: การคืนตัวของแรงเฉือนวัดบนสายการผลิตอย่างไร?
A: แต่ละชุดจะผ่านการทดสอบการคืบแบบเร่ง 24 ชั่วโมง: ใช้ภาระ 80% ของภาระสูงสุดที่กำหนดในทิศทางด้านข้างเป็นเวลา 12 ชั่วโมงที่ 70°C จากนั้นจึงปล่อย การวัดการเสียรูปที่เหลือด้วยเกจวัดแบบหน้าปัดที่ 2 ชั่วโมงหลังปล่อย หน่วยที่เกิน 0.35 มม. ของการเสียรูปที่เหลือจะถูกปฏิเสธ
Q: อุณหภูมิมีผลต่ออัตราส่วนความแข็งด้านข้าง/แนวแกนหรือไม่?
A: ปานกลาง ที่ -25°C อัตราส่วนจะเปลี่ยนเป็นประมาณ 0.75:1 (นิ่มกว่าด้านข้างเล็กน้อย) เนื่องจากการเพิ่มขึ้นของโมดูลัสยาง ที่ +100°C จะนิ่มลงเป็นประมาณ 0.85:1 อัตราส่วนยังคงอยู่ในช่วงที่ใช้งานได้ตลอดช่วงอุณหภูมิที่กำหนด ไม่จำเป็นต้องลดพิกัดภายในขีดจำกัดที่ระบุ
Q: อายุการใช้งานที่คาดหวังภายใต้การทำงานต่อเนื่อง 24/7 คือเท่าใด?
A: ในสภาพแวดล้อมภายในอาคารที่ควบคุม (15–35°C, แห้ง, ไม่มีสารเคมี) JZP-4.2 ได้รับการจัดอันดับสำหรับการทำงานต่อเนื่อง 5–7 ปี ก่อนที่จะถึงค่าการคืบสะสม 1.0 มม. ในการติดตั้งภายนอกอาคารหรือกึ่งในอาคาร คาดว่าจะมีอายุ 3–5 ปี แนะนำให้เปลี่ยนเมื่อการสูญเสียความสูงรวมเกิน 2.0 มม. (ประมาณ 7% ของความสูงไม่รับภาระ)
ขอรายงานการทดสอบไดนามิกโดยละเอียด จัดการติดตั้งทดลอง ณ สถานที่ หรือสอบถามเกี่ยวกับราคาขายส่งโดยติดต่อทีมขายด้านเทคนิคของเรา
