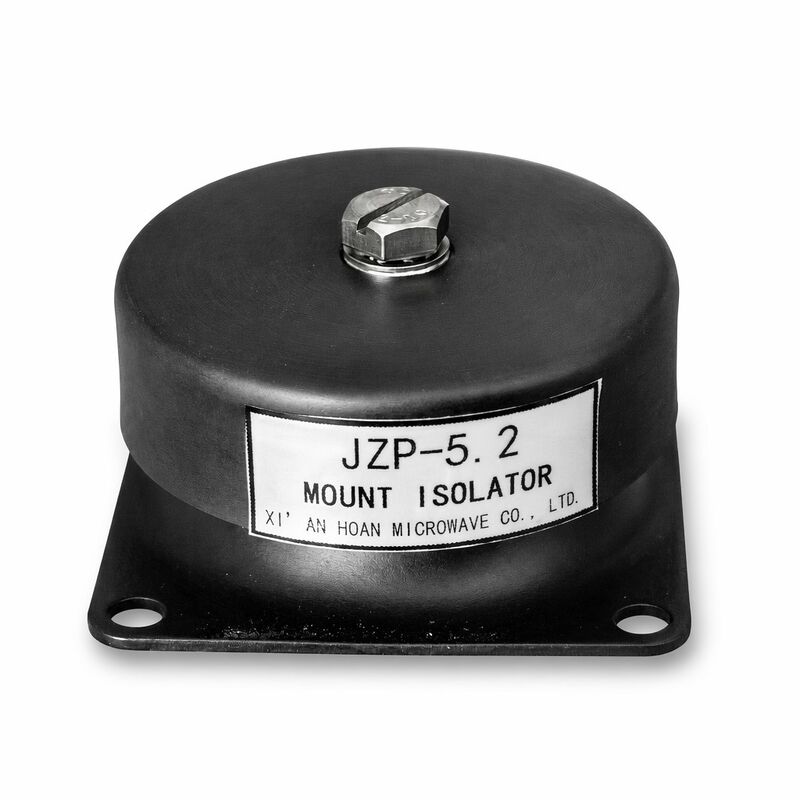

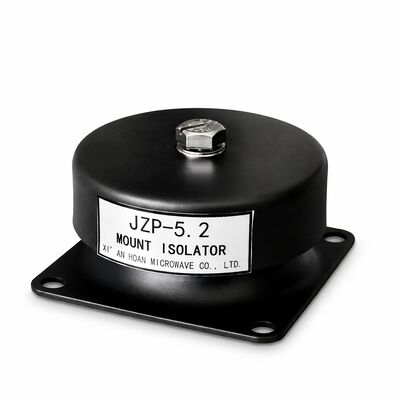

JZP-5.2 ทนต่อการกัดกร่อน Chamfered สตั๊ดยางการสั่นสะเทือน Isolator Mount โช้คอัพ Mount สำหรับ Precision Threading

เมื่อยางมีอายุการใช้งานนานกว่าสลักเกลียว — โหมดความล้มเหลวที่ถูกมองข้าม

ถามวิศวกรซ่อมบำรุงที่ดูแลฝูงเครื่องปรับอากาศบนดาดฟ้าหรือสถานีสูบน้ำชายฝั่ง: ส่วนประกอบยางใน ตัวรองรับแรงสั่นสะเทือน แทบไม่เคยเสียก่อน สิ่งที่เสียก่อนคือสลักเกลียว มันเป็นสนิม น็อตติดตาย เกลียวติดขัดระหว่างการถอดออก และสิ่งที่ควรจะเป็นการเปลี่ยนอุปกรณ์ 20 นาที กลับกลายเป็นงาน 3 ชั่วโมง ที่ต้องใช้เครื่องเจียรน้ำมันหล่อลื่นแบบแทรกซึม หัวพ่นไฟ และ — ในกรณีที่เลวร้ายที่สุด — การเจาะสลักเกลียวที่หักออกและต๊าปเกลียวรูยึดใหม่ JZP-5.2 ตัวรองรับการสั่นสะเทือน ถูกออกแบบมาเพื่อให้แน่ใจว่าส่วนประกอบที่เสื่อมสภาพเร็วที่สุด — ฮาร์ดแวร์โลหะ — มีอายุการใช้งานยาวนานเท่ากับยางที่รองรับ

การเคลือบด้วยไฟฟ้าอัลลอยด์ Zn-Ni — ข้อได้เปรียบด้านการกัดกร่อน 5 เท่าเมื่อเทียบกับสังกะสีมาตรฐาน

การเคลือบด้วยไฟฟ้าสังกะสีมาตรฐาน (ASTM B633, Type II หรือ III, Fe/Zn 5-8 μm) เป็นการเคลือบสลักเกลียวเริ่มต้นสำหรับตัวรองรับยางอุตสาหกรรมมานานหลายทศวรรษ มันทำงานได้ดีพอในอาคาร ในสภาพแวดล้อมภายนอกอาคารหรือในบรรยากาศที่มีการกัดกร่อน มันไม่เพียงพออย่างเห็นได้ชัด JZP-5.2 ตัวรองรับแรงสั่นสะเทือนยาง แทนที่สังกะสีทั่วไปด้วยระบบการเคลือบด้วยอัลลอยด์สังกะสี-นิกเกิล (Zn-Ni) แบบอัลคาไลน์ที่มีนิกเกิล 12-15% โดยน้ำหนักในชั้นเคลือบ พร้อมด้วยชั้นเคลือบผิวโครเมียมไตรวาเลนต์ และชั้นหล่อลื่นในตัวแบบฟิล์มบาง ความแตกต่างของประสิทธิภาพไม่ใช่การเพิ่มขึ้นทีละน้อย — มันเป็นหมวดหมู่:

สำหรับผู้ใช้ปลายทาง ความหมายในทางปฏิบัติมีความตรงไปตรงมา: บนชุดควบแน่นบนดาดฟ้าห่างจากทะเล 500 เมตรในสภาพอากาศกึ่งเขตร้อน สลักเกลียวเคลือบสังกะสีมาตรฐานจะแสดงสนิมแดงที่มองเห็นได้ภายใน 8-12 เดือน สลักเกลียว JZP-5.2 Zn-Ni จะไม่เกิดการกัดกร่อนเป็นเวลา 4 ปีขึ้นไปภายใต้เงื่อนไขเดียวกัน — เทียบเท่าหรือเกินกว่าช่วงอายุการใช้งานที่คาดหวังของส่วนประกอบยางเอง

รูปทรงปลายสลักเกลียวแบบมีร่องลึก — ทำไมมุม 30 องศาจึงสำคัญ

สลักเกลียวแบบมีเกลียวจะศูนย์กลางตัวเองได้ก็ต่อเมื่อเริ่มตรง ปลายสลักเกลียวที่ตัดเป็นสี่เหลี่ยมให้การนำทางเป็นศูนย์ — เกลียวในของน็อตจะสัมผัสกับเกลียวนอกของสลักเกลียวที่จุดเดียว และหากการจัดแนวเชิงมุมเบี่ยงเบนไปมากกว่าประมาณ 1.5 องศาสำหรับเกลียวหยาบ M10 น็อตจะเกลียวปีนแทนที่จะปรับตัวเอง ในสภาพสนาม — ทำงานเหนือศีรษะ เอื้อมไปรอบๆ ตัวครอบคอมเพรสเซอร์ สวมถุงมือ ในแสงสลัว — สลักเกลียวที่ตัดเป็นสี่เหลี่ยมคืออุบัติเหตุเกลียวปีนที่รอจะเกิดขึ้น

JZP-5.2 ตัวรองรับแรงสั่นสะเทือน ถูกเจียรอย่างแม่นยำด้วยมุมเอียง 30° ±2° (มุมรวม 60° ±4°) ยาว 2.5 มม. จากปลายสลักเกลียว สิ่งนี้สร้างพื้นผิวการนำเข้าแบบกรวยที่ทำหน้าที่สองอย่างพร้อมกัน: ลดพื้นที่สัมผัสเกลียวเริ่มต้น (ลดแรงบิดที่ต้องการสำหรับการเข้าเกลียวครั้งแรก) และให้ทางลาดศูนย์กลางทางกายภาพที่นำแกนของน็อตเข้าสู่แนวเดียวกับแกนของสลักเกลียว ในการทดลองติดตั้งที่ควบคุมได้ เปรียบเทียบสลักเกลียว M10 ที่ตัดเป็นสี่เหลี่ยมกับสลักเกลียวที่มีมุมเอียง 30° การออกแบบที่มีมุมเอียงช่วยลดอุบัติเหตุเกลียวปีนจากประมาณ 8% เหลือต่ำกว่า 0.5% ในการติดตั้งแบบปิด 500 ครั้งโดยช่างเทคนิคที่ไม่ได้รับแจ้งการทดสอบ

รายละเอียดข้อกำหนดเกลียว:

เหล็กกล้าคาร์บอน 45# — ทำไมไม่ใช้สแตนเลสตั้งแต่แรก?

คำถามทั่วไป: หากความกังวลคือการกัดกร่อน ทำไมไม่ทำสลักเกลียวจากเหล็กกล้าไร้สนิม 304 หรือ 316? คำตอบเกี่ยวข้องกับการแลกเปลี่ยนทางวิศวกรรมสามประการ ประการแรก เหล็กกล้าไร้สนิมมีความแข็งแรงครากต่ำกว่าเหล็กกล้าคาร์บอนปานกลางที่ผ่านการอบชุบด้วยความร้อน (เหล็กกล้า 45# ถึง 355 MPa ครากหลังจากการทำให้เป็นปกติ; เหล็กกล้าไร้สนิม 304 โดยทั่วไปคือ 205 MPa) สำหรับสลักเกลียว M10 ที่อาจรับโมเมนต์ดัดจากการจัดตำแหน่งอุปกรณ์ที่ไม่ถูกต้อง ความแข็งแรงครากที่สูงขึ้นจะให้ระยะขอบความปลอดภัยที่มีความหมาย ประการที่สอง สลักเกลียวเหล็กกล้าไร้สนิมจะสร้างคู่กัลวานิกกับโครงอุปกรณ์เหล็กกล้าคาร์บอนที่ขันเข้า — โครงจะสึกกร่อนแบบเสียสละ ซึ่งมักจะแย่กว่าการที่สลักเกลียวสึกกร่อน (สลักเกลียวสามารถเปลี่ยนได้; โครงที่สึกกร่อนไม่สามารถเปลี่ยนได้) ประการที่สาม และสำคัญที่สุด กระบวนการเชื่อมด้วยวัลคาไนซ์ระหว่างยางและเหล็กกล้าไร้สนิมนั้นยากกว่าการเชื่อมกับเหล็กกล้าคาร์บอนอย่างมาก เนื่องจากชั้นเคลือบผิวโครเมียมออกไซด์บนเหล็กกล้าไร้สนิม — ความแข็งแรงของการยึดติดโดยทั่วไปจะต่ำกว่า 30-40% ทำให้เกิดโหมดความล้มเหลวใหม่ที่รอยต่อยาง-โลหะ

JZP-5.2 ตัวรองรับโช้คอัพ แก้ปัญหาการกัดกร่อนที่ระดับการเคลือบ (Zn-Ni) แทนที่จะเป็นระดับวัสดุฐาน (สแตนเลส) โดยรักษาข้อได้เปรียบทางกลและการยึดติดของเหล็กกล้าคาร์บอน 45# ในขณะที่ให้ความต้านทานการกัดกร่อนเทียบเท่ากับสแตนเลส 304 ในสภาพแวดล้อมภายนอกอาคาร

ข้อมูลทางกลที่สมบูรณ์ของ JZP-5.2

โปรไฟล์การใช้งานที่สำคัญต่อการกัดกร่อน

• เครื่องปรับอากาศห้องพักบนแท่นนอกชายฝั่ง: บรรยากาศทะเลที่มีเกลือ, 24/7 ตัวรองรับมาตรฐานต้องเปลี่ยนสลักเกลียวทุกรอบการบำรุงรักษาเชิงป้องกัน 12 เดือน ตัวรองรับ JZP-5.2 แสดงความสมบูรณ์ของสลักเกลียว 3 ปีขึ้นไปในการทดลองบนแท่นขุดเจาะทะเลเหนือ ลดเวลาหยุดทำงานของเครื่องปรับอากาศลงประมาณ 60%
• พัดลมดูดอากาศเสียในโรงงานเคมี: ไอระเหยของกรดไฮโดรคลอริกและกรดซัลฟิวริกความเข้มข้นต่ำในบรรยากาศจะกัดกร่อนการเคลือบสังกะสีภายในไม่กี่สัปดาห์ อัลลอยด์ Zn-Ni ที่มีส่วนผสมของนิกเกิลให้ชั้นกั้นกัลวานิกที่สังกะสีบริสุทธิ์ไม่สามารถให้ได้ รอบการเปลี่ยนตัวรองรับขยายจาก 6 เดือนเป็น 24 เดือนขึ้นไปในกรณีศึกษาโรงงานคลออัลคาไลในลุยเซียนา
• ปั๊มสถานีสูบน้ำเสีย: ก๊าซ H2S เหนือบ่อเปียกผสมกับความชื้นสัมพัทธ์ 95%+ เพื่อสร้างสภาพแวดล้อมจุลภาคที่มีการกัดกร่อนอย่างรุนแรง ฮาร์ดแวร์สลักเกลียวของ ตัวรองรับแรงสั่นสะเทือนยาง มักจะเป็นส่วนประกอบแรกที่ล้มเหลว — ก่อนซีลกลไกปั๊ม ใบพัด และแม้แต่โวลูทเหล็กหล่อ การเคลือบ JZP-5.2 Zn-Ni ถูกระบุเมื่อผู้ผลิตปั๊มปฏิเสธที่จะรับประกันความล้มเหลวของตัวรองรับที่เกี่ยวข้องกับการกัดกร่อน
• ชุด CIP (Clean-in-Place) สำหรับอาหารและเครื่องดื่ม: รอบการทำความสะอาดด้วยน้ำร้อนและสารละลายด่าง/กรดทุกวันที่อุณหภูมิ 80-85 C สร้างสภาพแวดล้อมที่เปียกและมีสารเคมีรุนแรงรอบๆ ตัวรองรับปั๊มและมอเตอร์ ชั้นเคลือบผิวโครเมียมไตรวาเลนต์บนสลักเกลียว JZP-5.2 ทนทานต่อสารทำความสะอาดที่เป็นด่างที่กัดกร่อนสารเคลือบผิวโครเมตสังกะสีแบบทั่วไป

คำถามและคำตอบบริการภาคสนาม

ถาม: ฉันจะตรวจสอบความหนาของการเคลือบ Zn-Ni บนชิ้นส่วนที่ได้รับได้อย่างไร?
ตอบ: ใช้เครื่องวัดฟลูออเรสเซนซ์รังสีเอกซ์ (XRF) ที่ปรับเทียบแล้วตามมาตรฐาน ASTM B568 การวัดควรทำบนส่วนก้านที่เรียบและไม่มีเกลียวของสลักเกลียว ช่วงที่ยอมรับได้คือ 8-12 μm ค่าที่ต่ำกว่า 8 μm บ่งชี้ว่ากระบวนการเคลือบมีค่าเบี่ยงเบน ค่าที่สูงกว่า 12 μm อาจส่งผลต่อความพอดีของเกลียว รายงาน XRF แบบพกพาจะรวมอยู่ในคำสั่งซื้อที่มีจำนวนมากกว่า 500 หน่วย

ถาม: จะเกิดอะไรขึ้นหากฉันต้องตัดหรือดัดแปลงความยาวสลักเกลียวในสนาม?
ตอบ: การตัดสลักเกลียวจะลบการเคลือบ Zn-Ni ออกจากพื้นผิวที่ตัดและเผยให้เห็นเหล็กกล้า 45# เปลือย พื้นผิวนี้จะเกิดสนิมแดงภายในไม่กี่วันในสภาพแวดล้อมภายนอกอาคาร หากการดัดแปลงในสนามหลีกเลี่ยงไม่ได้ ให้ทาสารเคลือบสังกะสีเย็นที่มีสังกะสีสูง (สังกะสีขั้นต่ำ 93% ในฟิล์มแห้งตามมาตรฐาน ASTM A780) บนพื้นผิวที่ตัดภายใน 1 ชั่วโมงหลังการตัด โปรดทราบว่าการดัดแปลงสลักเกลียวจะทำให้การรับประกันการกัดกร่อนเป็นโมฆะ

ถาม: มีความแตกต่างของแรงบิดระหว่างการติดตั้งครั้งแรกและการติดตั้งใหม่หรือไม่?
ตอบ: ใช่ ชั้นเคลือบหล่อลื่นในตัวมีประสิทธิภาพสูงสุดในการติดตั้งครั้งแรก สำหรับการติดตั้งใหม่ (น็อตเดิม สลักเกลียวเดิม เคยขันแรงบิดแล้ว) ให้ลดแรงบิดลงเหลือ 27-32 N·m เพื่อพิจารณาค่าสัมประสิทธิ์แรงเสียดทานที่ลดลงของเกลียวที่ขัดเงา หากใช้น็อตใหม่กับสลักเกลียวที่ติดตั้งไว้ก่อนหน้านี้ ให้กลับไปใช้ข้อกำหนดมาตรฐาน 30-35 N·m

ถาม: ควรวางตัวรองรับ JZP-5.2 ในแนวใด — สลักเกลียวขึ้น สลักเกลียวลง หรือแนวนอน?
ตอบ: JZP-5.2 ตัวรองรับโช้คอัพ ออกแบบมาสำหรับการรับน้ำหนักตามแนวแกน (การอัด) โดยมีส่วนประกอบยางอยู่ระหว่างอุปกรณ์ที่รองรับและฐานราก การวางแนวที่ต้องการคือให้น้ำหนักของอุปกรณ์กดตัวรองรับตามแนวแกน การวางแนวในแนวนอน (แรงเฉือน) เป็นที่ยอมรับได้ที่ภาระงานสูงสุด 40% ของอัตราตามแนวแกน (สูงสุด 32 กก. ต่อตัวรองรับ) ห้ามติดตั้งในแนวแรงดึง — การยึดติดของยางกับโลหะไม่ได้ถูกจัดอันดับสำหรับภาระแรงดึง หากจำเป็นต้องติดตั้งในแนวแรงดึง โปรดติดต่อฝ่ายวิศวกรรมเพื่อขอตัวรองรับแบบมีที่จับ
