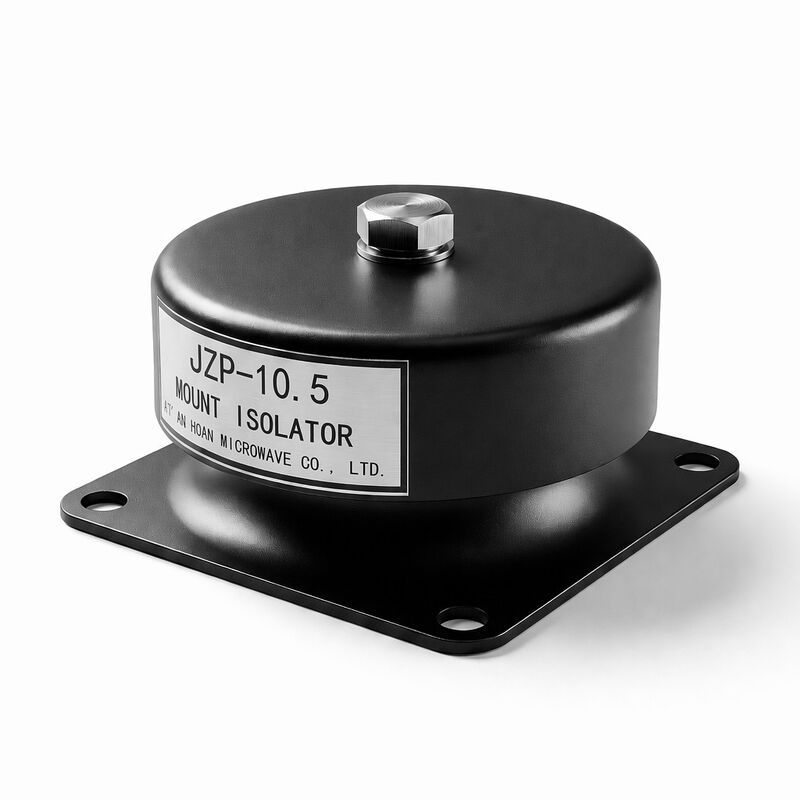

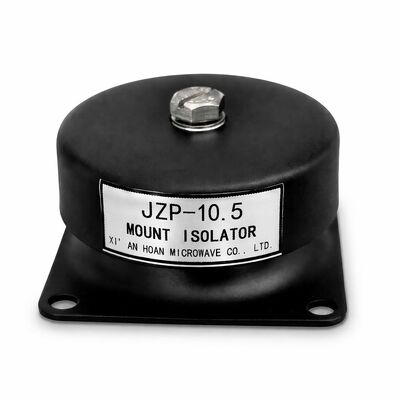

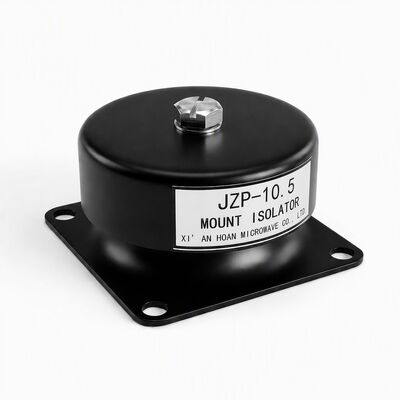

JZP-10.5 ยางอัดกระแทก Mount ปรับปรุงสัดส่วนไดนามิก-สแตตติก Ozone Crack Resistant NR Vibration Isolator

JZP-10.5 ตัวหน่วงการสั่นสะเทือนยางความแม่นยำสูง

The JZP-10.5 คือตัวแยกการสั่นสะเทือนที่ออกแบบมาอย่างแม่นยำด้วยยางที่ยึดติดกับโลหะ สำหรับอุปกรณ์อุตสาหกรรมที่ต้องการ คุณสมบัติความแข็งแบบไดนามิกต่อสแตติกที่เสถียร และ ความทนทานต่อสภาพแวดล้อมในระยะยาว จุดเด่นหลักอยู่ที่สูตร NR ที่รักษาอัตราส่วนไดนามิกต่อสแตติกที่ ≤1.4 — พารามิเตอร์ที่สำคัญซึ่งทำให้ตัวหน่วงทำงานได้อย่างคาดเดาได้ภายใต้ทั้งโหลดคงที่และสภาวะการสั่น ป้องกันการเปลี่ยนแปลงความถี่เรโซแนนซ์ในเครื่องจักรหมุน

กระบวนการผลิตและการประกันคุณภาพ

• การขึ้นรูปด้วยการอัด — หน่วย JZP-10.5 แต่ละหน่วยผลิตด้วยการขึ้นรูปด้วยการอัดแรงดันสูงที่อุณหภูมิ 150-160°C ทำให้ได้ความหนาแน่นของการเชื่อมขวางเต็มที่ทั่วทั้งตัวยาง เพื่อให้ได้คุณสมบัติทางกลที่สม่ำเสมอในแต่ละล็อต
• การยึดติดโลหะด้วยการวัลคาไนซ์ — แกนเหล็กผ่านการปรับสภาพผิวด้วยซิงค์ฟอสเฟตและการเคลือบกาว Chemlok ก่อนการวัลคาไนซ์ยาง ทำให้ได้ความแข็งแรงของการยึดติดเกิน 8 MPa — สูงกว่าความแข็งแรงในการฉีกขาดของยางเอง
• การทดสอบการรับน้ำหนัก-การโก่งตัว 100% — ตัวอย่างจากทุกชุดการผลิตจะถูกนำมาทดสอบเส้นโค้งความแข็งแบบสแตติกและไดนามิกบนเครื่องทดสอบเซอร์โวไฮดรอลิก MTS พร้อมบันทึกการตรวจสอบย้อนกลับที่เก็บไว้ 36 เดือน
• การตรวจสอบชุดด้วยห้องโอโซน — ตัวอย่างสารประกอบ NR จากแต่ละชุดจะถูกนำไปสัมผัสโอโซน 50 pphm ที่อุณหภูมิ 40°C เป็นเวลา 72 ชั่วโมงตามมาตรฐาน ASTM D1149 โดยมีเกณฑ์การยอมรับคือไม่มีรอยแตกที่มองเห็นได้

ข้อมูลจำเพาะทางเทคนิค

ลักษณะประสิทธิภาพ

อัตราส่วนไดนามิกต่อสแตติก ≤1.4 ของ JZP-10.5 เป็นคุณสมบัติที่โดดเด่นในกลุ่มผลิตภัณฑ์ ในทางปฏิบัติ หมายความว่าตัวหน่วงจะแข็งขึ้นไม่เกิน 40% เมื่อเปลี่ยนจากการรับแรงกดสแตติกไปสู่การกระตุ้นแบบไดนามิก — ลดการเปลี่ยนแปลงความถี่ธรรมชาติของระบบที่มักพบในตัวหน่วงยางทั่วไป สิ่งนี้มีคุณค่าอย่างยิ่งสำหรับอุปกรณ์ที่มีความเร็วรอบแปรผัน ซึ่งการหลีกเลี่ยงเรโซแนนซ์ในช่วงความเร็วรอบการทำงานต่างๆ เป็นสิ่งจำเป็น

สูตร NR ที่ทนทานต่อโอโซนประกอบด้วยสารป้องกันโอโซนประเภท p-phenylenediamine และขี้ผึ้งไมโครคริสตัลไลน์ที่ลอยขึ้นสู่พื้นผิว สร้างชั้นฟิล์มป้องกัน กลไกการป้องกันแบบคู่ได้รับการตรวจสอบแล้วผ่านการทดสอบสภาพอากาศเร่งที่เทียบเท่ากับการสัมผัสกลางแจ้ง 5+ ปีในสภาพอากาศปานกลาง

แนวทางการติดตั้ง

• ความเรียบของพื้นผิวที่ติดตั้งควรอยู่ภายใน 0.2 มม. ทั่วพื้นที่ติดตั้ง
• แรงบิดในการขัน: 25-30 N·m สำหรับแกน M10
• ควรใช้แหวนรองแบนและแหวนสปริงร่วมกันเสมอเพื่อป้องกันการคลายตัว
• เว้นระยะห่างอย่างน้อย 5 มม. รอบตัวยางเพื่อให้การยืดหยุ่นไม่ถูกจำกัด
• สำหรับระบบที่มีตัวหน่วงหลายตัว ตรวจสอบให้แน่ใจว่าการกระจายโหลดไม่เกิน ±10% ความแตกต่างระหว่างตัวหน่วง

การใช้งานทั่วไป

• ระบบ HVAC — แยกคอมเพรสเซอร์เครื่องทำความเย็น พัดลมระบายความร้อน และชุดปรับอากาศออกจากโครงสร้างอาคาร
• ปั๊มน้ำอุตสาหกรรม — ลดการสั่นสะเทือนที่ส่งผ่านท่อในการติดตั้งปั๊มแบบแรงเหวี่ยงและแบบไดอะแฟรม
• ชุดเครื่องกำเนิดไฟฟ้า — การแยกใต้โครงสำหรับเครื่องกำเนิดไฟฟ้าดีเซลและก๊าซธรรมชาติสูงสุด 50 kVA
• สถานีคอมเพรสเซอร์ — การแยกคอมเพรสเซอร์ลูกสูบและแบบสกรูในระบบทำความเย็นและระบบนิวแมติกส์
• เครื่องจักรสิ่งทอ — ลดการสั่นสะเทือนของเครื่องทอผ้าและเครื่องปั่นด้ายในสภาพแวดล้อมการผลิต

การบรรจุภัณฑ์และการจัดส่ง

บรรจุภัณฑ์มาตรฐาน: กล่องเดี่ยวมีตรา WNRLN พร้อมแผ่นโฟม PE, 50 ชิ้นต่อกล่องหลักกระดาษลูกฟูกสองชั้นเกรดส่งออก (420*320*250 มม., น้ำหนักรวมประมาณ 11 กก.) มีบริการติดฉลากและบาร์โค้ดแบบกำหนดเองสำหรับคำสั่งซื้อ OEM การจัดส่งมาตรฐานทางทะเล (FCL/LCL) จากท่าเรือเซินเจิ้นหรือกวางโจว พร้อมทางเลือกด่วนทางอากาศสำหรับการจัดส่งเร่งด่วน

ตัวเลือกการปรับแต่ง

เรามีบริการปรับความแข็งของสารประกอบ (ช่วง 45-70 Shore A), ขนาดแกนทางเลือก (M8, M12), ฮาร์ดแวร์สแตนเลสสำหรับสภาพแวดล้อมที่มีการกัดกร่อน และรุ่นยางซิลิโคนสำหรับช่วงอุณหภูมิที่ขยายออก (-60°C ถึง +200°C) มีปริมาณการสั่งซื้อขั้นต่ำสำหรับสูตรที่ปรับแต่งติดต่อทีมวิศวกรของเรา พร้อมข้อกำหนดการใช้งานของคุณเพื่อรับคำแนะนำที่ปรับให้เหมาะสม
