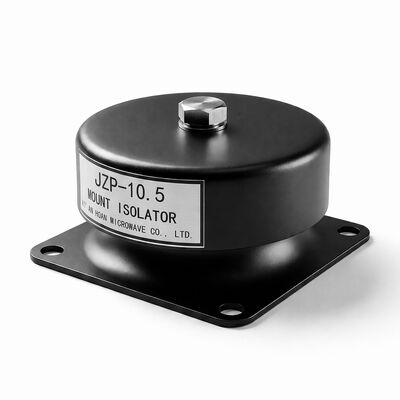

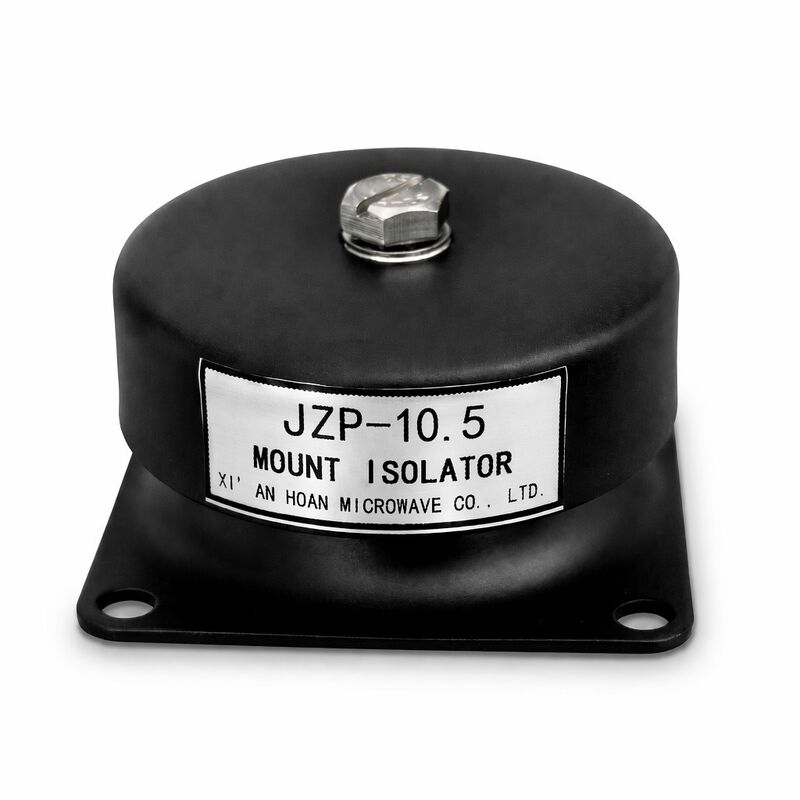

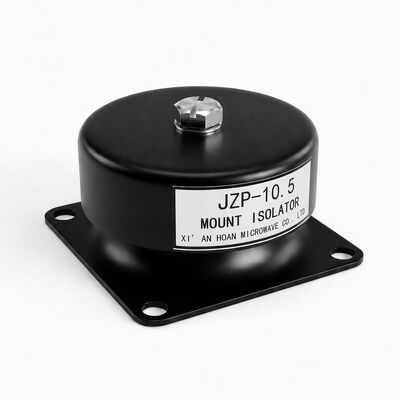

JZP-10.5 โช้คอัพยาง Mount 3D หลายทิศทางโหลด Absorption ป้องกันไฟฟ้าสถิตย์ ESD ปลอดภัยการสั่นสะเทือน Isolator

JZP-10.5 ตัวแยกการสั่นสะเทือนแบบ ESD-Safe หลายทิศทาง

The JZP-10.5 แก้ปัญหาเฉพาะในสภาพแวดล้อมการผลิตที่แม่นยำและอิเล็กทรอนิกส์: ความต้องการ การแยกการสั่นสะเทือนที่ทำงานได้จากทุกทิศทาง ในขณะที่ การกระจายประจุไฟฟ้าสถิตอย่างปลอดภัย ที่อาจทำให้อุปกรณ์ที่ละเอียดอ่อนเสียหาย รูปทรงอีลาสโตเมอร์ทรงโดมและการผสมสารนำไฟฟ้าทำให้เป็นตัวเลือกที่เหมาะสำหรับเครื่องมือเซมิคอนดักเตอร์ อุปกรณ์ตรวจสอบ และโครงสร้างพื้นฐานเซิร์ฟเวอร์ที่เหตุการณ์ ESD อาจทำให้เกิดการหยุดทำงานเป็นมูลค่าหลายล้าน

การดูดซับหลายทิศทาง 3 มิติทำงานอย่างไร

แตกต่างจากฐานรองทรงกระบอกทั่วไปที่ยอดเยี่ยมในการบีบอัดตามแนวแกน แต่จะแข็งขึ้นอย่างมากภายใต้แรงเฉือนและแรงบิด JZP-10.5 ใช้ โปรไฟล์อีลาสโตเมอร์ทรงกลม รูปทรงนี้ให้ความแข็งแกร่งแบบไอโซโทรปิกเกือบเท่ากัน — หมายความว่าการตอบสนองของฐานรองจะเทียบเคียงได้ไม่ว่าการสั่นสะเทือนจะมาตามแนวแกน รัศมี หรือมุมเฉียงใดก็ตาม องค์ประกอบยางจะเสียรูปในโหมดผสมการบีบอัด-เฉือน โดยดูดซับพลังงานผ่านการหน่วงแบบฮิสเทอรีซิสในทุกแกนการแปลทั้งสามพร้อมกัน ในการทดสอบ JZP-10.5 ได้อัตราการสูญเสียการส่งผ่านการสั่นสะเทือน 82-85% ในช่วงความถี่ 10-500 Hz เมื่อรับน้ำหนัก 50-70% ของความจุที่กำหนด

กลไกการป้องกัน ESD

• เครือข่ายคาร์บอนนำไฟฟ้า — โพลิเมอร์ฐาน NR/CR ถูกเติมด้วยคาร์บอนแบล็คที่มีโครงสร้างสูงในปริมาณที่สูงกว่าจุดเพอร์โคเลชัน ทำให้เกิดเส้นทางนำไฟฟ้าต่อเนื่องผ่านเมทริกซ์อีลาสโตเมอร์โดยไม่กระทบต่อคุณสมบัติทางกล
• ความต้านทานพื้นผิว 10⁴-10⁶ Ω — อยู่ในจุดที่เหมาะสมสำหรับการกระจายไฟฟ้าสถิต: นำไฟฟ้าเพียงพอที่จะปล่อยประจุภายในมิลลิวินาที (เป็นไปตามข้อกำหนด ANSI/ESD S20.20 ของ < 2 วินาทีเวลาสลายตัวจาก 1000V ถึง 100V), แต่มีความต้านทานเพียงพอที่จะป้องกันกระแสไฟฟ้าที่เป็นอันตรายในกรณีที่สัมผัสกับวงจรที่มีไฟฟ้าโดยไม่ตั้งใจ
• คุณสมบัติป้องกันไฟฟ้าสถิตถาวร — แตกต่างจากสเปรย์ป้องกันไฟฟ้าสถิตแบบเคลือบผิวที่สึกหรอจากการใช้งานและการทำความสะอาด สารประกอบที่เติมคาร์บอนให้การป้องกัน ESD แบบถาวรและไม่ขึ้นกับความชื้นตลอดอายุการใช้งานของผลิตภัณฑ์

การผลิตและการปฏิบัติตามข้อกำหนด

• สภาพแวดล้อมการผสมที่ควบคุมได้ — การกระจายคาร์บอนแบล็คทำได้โดยการผสมภายในแบบสองครั้ง (ประเภท Banbury) พร้อมการตรวจสอบเส้นโค้งกำลังแบบเรียลไทม์เพื่อยืนยันคุณภาพการกระจาย การกระจายที่ไม่ดีนำไปสู่จุดร้อนของความต้านทาน ดังนั้นแต่ละชุดจะผ่านการทดสอบคูปองความต้านทานแบบอินไลน์ก่อนการขึ้นรูป
• การปฏิบัติตาม IEC 61340-5-1 — โปรแกรมควบคุม ESD ของเราเป็นไปตามมาตรฐานสากลสำหรับการปกป้องอุปกรณ์อิเล็กทรอนิกส์จากปรากฏการณ์ไฟฟ้าสถิต แพ็คเกจเอกสารรวมถึงใบรับรองการปฏิบัติตามข้อกำหนดและบันทึกความต้านทานของชุดงานมีให้พร้อมกับการจัดส่งแต่ละครั้ง
• การตรวจสอบย้อนกลับ — ชุดการผลิตแต่ละชุดจะได้รับรหัสชุดที่ไม่ซ้ำกันซึ่งสามารถตรวจสอบย้อนกลับไปยังชุดวัตถุดิบ พารามิเตอร์การผสม บันทึกเครื่องอัดรีด และข้อมูลการทดสอบ QC ที่เก็บไว้เป็นเวลา 36 เดือน

ข้อมูลจำเพาะทางเทคนิค

การติดตั้งและบำรุงรักษา

• ตรวจสอบให้แน่ใจว่าพื้นผิวติดตั้งเชื่อมต่อทางไฟฟ้ากับเครือข่ายสายดิน ESD ของโรงงาน (แนะนำ: < 1 Ω ถึงกราวด์)
• ตรวจสอบความต้านทานพื้นผิวเป็นระยะด้วยเมกโอห์มมิเตอร์ที่สอบเทียบตาม IEC 61340-2-3 — ช่วงเวลาที่แนะนำ: ทุก 6 เดือน หรือ 2000 ชั่วโมงการทำงาน
• ห้ามทาสี เคลือบ หรือติดกาวที่พื้นผิวยาง เพราะจะทำให้การนำไฟฟ้าลดลง
• ทำความสะอาดด้วยไอโซโพรพิลแอลกอฮอล์และผ้าที่ไม่เป็นขุยเท่านั้น สารทำความสะอาดที่มีตัวทำละลายอาจสกัดสารเติมแต่งป้องกันไฟฟ้าสถิตออกได้
• เปลี่ยนฐานรองที่แสดงรอยแตกทางกายภาพ การเสียรูปถาวรเกิน 15% ของความสูงเดิม หรือการวัดความต้านทานที่อยู่นอกช่วง 10⁴-10⁶ Ω

การใช้งานในอุตสาหกรรม

• การผลิตเซมิคอนดักเตอร์ — หุ่นยนต์จัดการเวเฟอร์ การแยกเครื่องลิโธกราฟี การหน่วงการสั่นสะเทือนของเครื่อง CMP ในห้องคลีนรูม Class 100/1000
• สายการประกอบ SMT — ขาเครื่อง Pick-and-place การแยกสายพานลำเลียงเตาอบ Reflow การติดตั้งสถานีตรวจสอบ AOI
• โครงสร้างพื้นฐานศูนย์ข้อมูล — การแยกฐานแร็คเซิร์ฟเวอร์ การลดการสั่นสะเทือนของอาร์เรย์ HDD การติดตั้งยูนิต CRAC เพื่อป้องกันเสียงที่ส่งผ่านโครงสร้าง
• การแพทย์และห้องปฏิบัติการ — การแยกการสั่นสะเทือนของเครื่องหมุนเหวี่ยง การติดตั้งฐานกล้องจุลทรรศน์อิเล็กตรอน โต๊ะชั่งน้ำหนักความแม่นยำ แพลตฟอร์มเครื่องทำความร้อน PCR
• การทดสอบและการวัด — ฐานเครื่องวัดพิกัด (CMM) โต๊ะอินเตอร์เฟอโรมิเตอร์เลเซอร์ อุปกรณ์วัดความไวต่อการสั่นสะเทือน

ข้อได้เปรียบในการเปรียบเทียบ

ฐานรองกันการสั่นสะเทือนทั่วไปต้องใช้สายรัดกราวด์หรือแผ่นนำไฟฟ้าแยกต่างหากเพื่อจัดการกับข้อกังวลเกี่ยวกับ ESD — เพิ่มต้นทุน ความซับซ้อนในการติดตั้ง และจุดที่อาจเกิดความล้มเหลว JZP-10.5 รวมการหน่วงการสั่นสะเทือนและการกระจายประจุไฟฟ้าสถิตไว้ในยูนิตเดียว ลดจำนวน BOM และทำให้การประกอบง่ายขึ้นสำหรับผู้ผลิตอุปกรณ์ OEM รูปทรงความแข็งที่เกือบจะเป็นไอโซโทรปิกยังช่วยขจัดความจำเป็นในการติดตั้งตามทิศทาง ทำให้การติดตั้งบนสายการผลิตเร็วขึ้นและยืดหยุ่นมากขึ้น

ข้อมูลการสั่งซื้อ

มีจำหน่ายในสต็อกในรูปแบบมาตรฐาน ตัวเลือกการปรับแต่ง OEM ได้แก่: เกลียวสตัดทางเลือก (M8, M12, UNC/UNF), ฮาร์ดแวร์สแตนเลส (เกรด 304 หรือ 316), สารประกอบซิลิโคนสำหรับช่วงอุณหภูมิที่ขยายออก และการปรับแต่งความแข็ง (durometer) ขอตัวอย่าง สำหรับการประเมินภายใน — เราจัดส่งชุดประเมินภายใน 3 วันทำการ เอกสารข้อมูลทางเทคนิค โมเดล CAD 3 มิติ (รูปแบบ STEP/IGS) และใบรับรองการปฏิบัติตามข้อกำหนดมีให้ตามคำขอ
