| ชื่อแบรนด์: | Hoan |
| หมายเลขรุ่น: | เจแซดพี-13.5 |
| ขั้นต่ำ: | 4 ชิ้น |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T ตะวันตกสหภาพ |

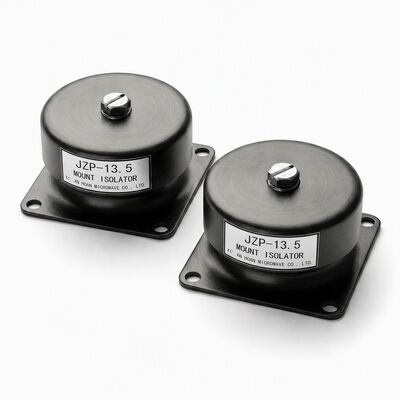

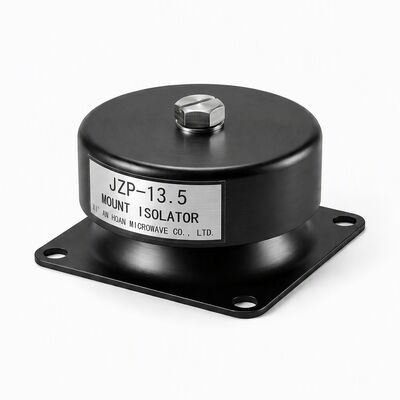

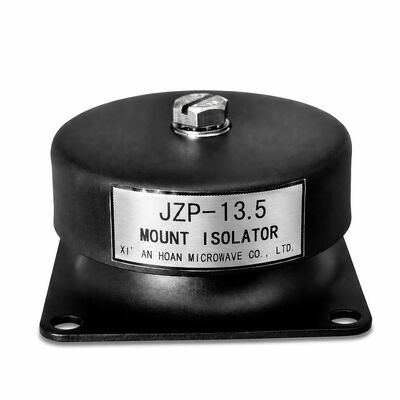

JZP-13.5 ตัวหน่วงแรงสั่นสะเทือนแบบแรงเสียดทาน
JZP-13.5 เป็นตัวหน่วงแรงสั่นสะเทือนแบบแรงเสียดทานที่ปรับเทียบอย่างแม่นยำ ออกแบบมาเพื่อควบคุมการสั่นสะเทือนได้อย่างน่าเชื่อถือในสภาพแวดล้อมที่ความชื้น อากาศที่มีเกลือ และความชื้นสูงอย่างต่อเนื่อง ทำให้แท่นยาง-โลหะทั่วไปเสื่อมสภาพ รับน้ำหนักได้ตามพิกัด 13.5 กก. หน่วยนี้อยู่ในตระกูล JZP-SC1 ซึ่งสถาปัตยกรรมวัสดุผสมระหว่างโลหะและอีลาสโตเมอร์ได้รับการติดตั้งใช้งานบนแท่นขุดเจาะนอกชายฝั่ง โรงงานแปรรูปชายฝั่ง การติดตั้งระบบ HVAC ในเขตร้อน และงานวิศวกรรมทางทะเลมานานกว่าทศวรรษ
แตกต่างจากแท่นสปริงเท่านั้นที่เก็บและปล่อยพลังงาน — ทำให้เกิดการสั่นสะเทือนตกค้าง — JZP-13.5 จะแปลงการสั่นสะเทือนที่เข้ามาให้เป็นพลังงานความร้อนระดับต่ำโดยตรงผ่านแรงเสียดทานภายในที่ควบคุมระหว่างแกนอีลาสโตเมอร์ที่ขึ้นรูปอย่างแม่นยำและโครงโลหะทรงกลม ทุกรอบของการรบกวนทางกลจะถูกดูดซับและกระจายออกไป ทำให้เหลือ การดีดกลับเกือบเป็นศูนย์ กลไกนี้มีคุณค่าอย่างยิ่งบนแท่นลอยน้ำและระบบเสริมบนเรือ ซึ่งการเคลื่อนที่ทุติยภูมิอาจลุกลามไปสู่การเบี่ยงเบนแนว การล้าของตัวยึด และการเสื่อมสภาพของซีลที่เร่งขึ้น
สูตรอีลาสโตเมอร์ประกอบด้วยสารยับยั้งการไฮโดรไลซิสที่ทนทานต่อการสลายตัวของโมเลกุลจากการสัมผัสกับคอนเดนเสท ละอองน้ำทะเล และบรรยากาศที่มีความชื้นสูงอย่างต่อเนื่อง การทดสอบการสัมผัสละอองเกลือแบบอิสระยืนยันว่าการเปลี่ยนแปลงสัมประสิทธิ์การหน่วงยังคงอยู่ในช่วง ±5% หลังจากจำลองบรรยากาศทางทะเลแบบเร่งเป็นเวลา 1,000 ชั่วโมง ร่วมกับช่วงอุณหภูมิการทำงาน -45 ℃ ถึง +65 ℃ JZP-13.5 ให้ประสิทธิภาพการแยกที่สม่ำเสมอตั้งแต่ตู้ลมทะเลนอกชายฝั่งอาร์กติกไปจนถึงสถานีคอมเพรสเซอร์เขตร้อน ซึ่งอุณหภูมิแวดล้อมในเวลากลางวันมักจะเกิน 45 ℃ พร้อมความชื้นสัมพัทธ์ที่เกือบอิ่มตัว
รูปทรง JZP-SC1 ถูกปรับแต่งสำหรับความถี่เรโซแนนซ์ที่ 41.5 ± 5 Hz โดยมีอัตราส่วนการหน่วงเกิน 0.13 ให้การลดทอนที่มีประสิทธิภาพในช่วงสเปกตรัมการกระตุ้นที่กว้าง การแกว่งโครงสร้างความถี่ต่ำ — ที่พบบ่อยบนดาดฟ้าเรือและแท่นยกสูงในสภาวะทะเลปานกลาง — จะถูกหน่วงโดยไม่มีจุดสูงสุดของการขยายที่มักพบในตัวแยกสปริงที่หน่วงน้อย ในขณะเดียวกัน ฮาร์มอนิกความถี่สูงจากขดลวดมอเตอร์ ใบพัดปั๊ม และลูกสูบคอมเพรสเซอร์จะถูกแยกออกก่อนที่จะแพร่กระจายไปยังผนังกันห้องหรือชั้นวางเครื่องมือที่อยู่ติดกัน
ได้รับการจัดอันดับสำหรับ 8 ปี ของการใช้งานต่อเนื่องพร้อมบันทึกที่พิสูจน์แล้วว่าไม่มีการคืบและไม่มีการเสื่อมสภาพในตัวอย่างที่ส่งคืนจากภาคสนาม JZP-13.5 ไม่ต้องการการหล่อลื่น การขันแน่นซ้ำ หรือการเปลี่ยนตามกำหนดภายในอายุการออกแบบของอุปกรณ์อุตสาหกรรมส่วนใหญ่ หน่วยนี้ทนทานต่อ แรงกระแทก 100G (12 เหตุการณ์ต่อเนื่อง) โดยไม่มีการเสียรูปถาวร ให้ระยะขอบความปลอดภัยที่เพียงพอสำหรับการจัดการกับเหตุการณ์ชั่วคราวระหว่างการขนส่ง การติดตั้ง และสถานการณ์การปิดระบบฉุกเฉิน
ขนาดผลิตภัณฑ์
| ซีรีส์ | D (มม.) | H±1 (มม.) | h (มม.) | A±0.2 (มม.) | B (มม.) | d | d2 | R | b (มม.) | h1 (มม.) |
| JZP-SC1 | 60 | 36 | 21.7 | 50 | 60 | M5 | Φ5.5 | 5 | 28 | 3.4 |
พารามิเตอร์ทางเทคนิค
| รุ่น | น้ำหนักบรรทุกตามพิกัด (กก.) | การโก่งตัว | อุณหภูมิการทำงาน (℃) | ความถี่เรโซแนนซ์ (Hz) | อัตราส่วนการหน่วง | การทดสอบแรงกระแทก | อายุการใช้งาน (ปี) |
| JZP-3.2-SC1 | 3.2 | ≤0.3 | -45～+65 | 41.5±5 | ≥0.13 | 100G * 12 | 8 |
| JZP-4.2-SC1 | 4.2 | ||||||
| JZP-5.2-SC1 | 5.2 | ||||||
| JZP-6.0-SC1 | 6.0 | ||||||
| JZP-7.0-SC1 | 7.0 | ||||||
| JZP-7.5-SC1 | 7.5 | ||||||
| JZP-9.0-SC1 | 9.0 | ||||||
| JZP-10.5-SC1 | 10.5 | ||||||
| JZP-13.5-SC1 | 13.5 | ||||||
| JZP-15-SC1 | 15 |
Xi'an Hoan Isolator Technology — คุณสมบัติที่พิสูจน์แล้ว
ถาม: JZP-13.5 ทำงานอย่างไรในสภาพแวดล้อมที่เปียกชื้นตลอดเวลา?
ตอบ: สารประกอบอีลาสโตเมอร์ที่ทนทานต่อการไฮโดรไลซิสยังคงคุณสมบัติทางกลเต็มรูปแบบหลังจากสัมผัสกับน้ำจืด น้ำทะเล และบรรยากาศที่มีความชื้นสูงเป็นเวลานาน การทดสอบในห้องพ่นละอองเกลือแสดงให้เห็นการหน่วงที่เสถียรตลอดการจำลองบรรยากาศทางทะเลแบบเร่งเป็นเวลา 1,000 ชั่วโมง
ถาม: อายุการใช้งาน 8 ปีที่กำหนดสมจริงสำหรับการใช้งานกลางแจ้งชายฝั่งหรือไม่?
ตอบ: ใช่ ตัวอย่างที่ส่งคืนจากภาคสนามจากการติดตั้งนอกชายฝั่งในเอเชียตะวันออกเฉียงใต้แสดงให้เห็นการรักษาค่าสัมประสิทธิ์การหน่วงไว้ที่มากกว่า 95% ที่จุดตรวจสอบ 8 ปี โดยไม่มีกรณีการเปลี่ยนแปลงขนาดที่เกี่ยวข้องกับการคืบหรือการหลุดลอกของพันธะ
ถาม: สามารถกำหนดค่าตัวแยกนี้สำหรับโหลดที่สูงกว่า 13.5 กก. ได้หรือไม่?
ตอบ: สามารถจัดเรียงหน่วย JZP-13.5 หลายหน่วยแบบขนานเพื่อให้ได้ความสามารถในการรับน้ำหนักรวมที่สูงขึ้น สำหรับความต้องการหน่วยเดียวที่สูงกว่า 13.5 กก. เราขอแนะนำให้เปลี่ยนไปใช้รุ่น JZP-15-SC1 ภายในกรอบมิติเดียวกัน
ถาม: อะไรคือความแตกต่างระหว่างการหน่วงแบบแรงเสียดทานกับการแยกแบบสปริงทั่วไป?
ตอบ: ตัวแยกสปริงทั่วไปแสดงการหน่วงภายในต่ำ (โดยทั่วไป C/Cc < 0.01) ซึ่งหมายความว่าพวกมันจะขยายการสั่นสะเทือนที่เรโซแนนซ์และต้องการองค์ประกอบการหน่วงเพิ่มเติม ซีรีส์ JZP-SC1 บรรลุ C/Cc ≥ 0.13 โดยธรรมชาติผ่านแรงเสียดทานของวัสดุ — ไม่จำเป็นต้องใช้ตัวหน่วงภายนอก — ให้เส้นโค้งการส่งผ่านที่ราบเรียบขึ้นและเวลาการตั้งถิ่นฐานที่ลดลงอย่างมากหลังเหตุการณ์ชั่วคราว
การประกันคุณภาพ
JZP-13.5 ทุกหน่วยจะได้รับการตรวจสอบความถี่เรโซแนนซ์เป็นรายบุคคลบนโต๊ะสั่นที่ปรับเทียบแล้วก่อนจัดส่ง การติดตามชุดงานจะถูกรักษาไว้ผ่านหมายเลขซีเรียลที่สลักด้วยเลเซอร์ซึ่งอ้างอิงกับใบรับรองชุดวัสดุและบันทึกรอบการบ่ม Xi'an Hoan Microwave Co., Ltd. ดำเนินการภายใต้การจัดการคุณภาพ ISO 9001:2015 พร้อมความสามารถในการตัดเฉือน CNC การผสมอีลาสโตเมอร์ และการทดสอบสภาพแวดล้อมภายในองค์กร
