| ชื่อแบรนด์: | Hoan |
| หมายเลขรุ่น: | เจแซดพี-13.5 |
| ขั้นต่ำ: | 4 ชิ้น |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T ตะวันตกสหภาพ |

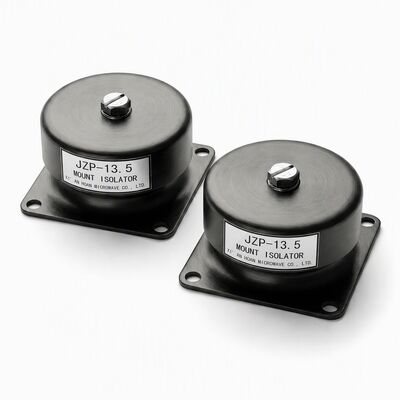

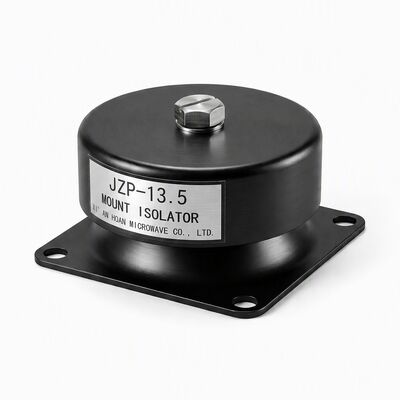

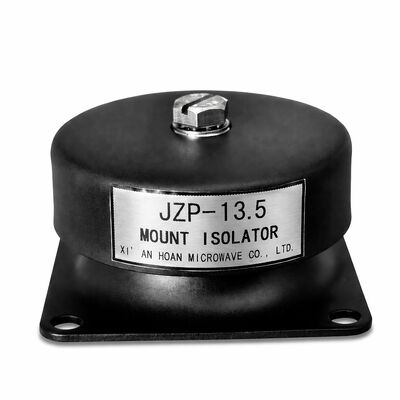

JZP-13.5 ตัวแยกการสั่นสะเทือนแบบโมดูลาร์ที่วางซ้อนกันได้
ตัวแยกการสั่นสะเทือนแบบหน่วงแรงเสียดทาน JZP-13.5 นำเสนอสถาปัตยกรรมแบบโมดูลาร์ที่วางซ้อนกันได้ที่เปลี่ยนวิธีการติดตั้งเครื่องจักรหมุนเพื่อจัดการกับความท้าทายของการสั่นสะเทือนหลายแกน ด้วยพิกัดโหลดต่อหน่วยที่กำหนดไว้ที่13.5 กก.และประวัติที่ได้รับการพิสูจน์แล้วในระบบขับเคลื่อนอุตสาหกรรม สมาชิกของสายผลิตภัณฑ์ JZP-SC1 นี้ช่วยให้วิศวกรบำรุงรักษาและนักออกแบบ OEM สามารถสร้างชุดการแยกแบบกำหนดเองได้ — ปรับความแข็ง, การกระจายโหลด, และลักษณะการหน่วงโดยการรวมหน่วยที่เหมือนกันเข้าด้วยกันแบบอนุกรม, ขนาน, หรือแบบผสม โดยไม่ต้องออกแบบหรือรับรองเครื่องมือใหม่
เมื่อมอเตอร์ไฟฟ้าเร่งความเร็วจากหยุดนิ่งไปยังความเร็วในการทำงาน โครงมอเตอร์จะประสบกับแรงบิดปฏิกิริยาที่อาจสูงถึง 2-3 เท่าของค่าโหลดเต็มคงที่ ตัวยึดที่ขันแน่นจะส่งแรงชั่วขณะนี้โดยตรงไปยังโครงฐาน ซึ่งจะปรากฏเป็นการเคลื่อนที่น้อยที่สุดที่ข้อต่อเพลา, ตัวปรับความตึงสายพาน, และเสื้อลูกปืน JZP-13.5 จะสกัดกั้นเหตุการณ์แรงบิดสูงสุดนี้ผ่านการเสียรูปเฉือนของอีลาสโตเมอร์ที่ควบคุมได้ — วัสดุผสมยาง-โลหะจะให้ความยืดหยุ่นเชิงมุมเพียงพอที่จะดูดซับแรงกระชาก จากนั้นจะกลับสู่สมดุลสถิตโดยไม่มีการชดเชยที่ตกค้าง ผลลัพธ์คือการลดอัตราการสึกหรอของข้อต่อที่วัดได้ และการยืดอายุลูกปืนด้านขับที่บันทึกไว้ในชุดมอเตอร์-ปั๊มที่ทำงานต่อเนื่อง
แต่ละหน่วย JZP-13.5 มีอินเทอร์เฟซการติดตั้งแบบเกลียว M5 มาตรฐานบนรูปแบบสลักเกลียวขนาด 50 * 60 มม. โดยการเชื่อมต่อหน่วยต่างๆ ผ่านแผ่นอะแดปเตอร์เหล็กที่ผ่านการกลึง (มีจำหน่ายทั่วไปจาก Hoan) วิศวกรสามารถประกอบ:
ปรัชญาแบบโมดูลาร์นี้ช่วยขจัดต้นทุนและระยะเวลารอคอยของตัวแยกที่ออกแบบเองสำหรับการติดตั้งที่ไม่เป็นมาตรฐาน ในขณะที่ให้การปรับแต่งที่ปรับได้ในสนามซึ่งสามารถปรับให้เหมาะสมในระหว่างการทดสอบการใช้งาน แทนที่จะคาดเดาในขั้นตอนการออกแบบ
การเคลื่อนที่น้อยที่สุดที่จุดเชื่อมต่อเพลา-ลูกปืน — เรียกว่าทางเทคนิคว่าการกัดกร่อนจากการเสียดสี — เป็นสาเหตุหลักของการล้มเหลวของอุปกรณ์หมุนก่อนเวลาอันควรในสภาพแวดล้อมที่มีการสั่นสะเทือนสูง แม้ว่าแอมพลิจูดการเคลื่อนที่ต่ำกว่า 10 ไมครอน เมื่อเกิดขึ้นซ้ำหลายล้านครั้งต่อวัน จะค่อยๆ ขจัดวัสดุพื้นผิวออกผ่านการสึกหรอจากการยึดติดและการหมุนเวียนของการเกิดออกซิเดชัน โดยการดูดซับพลังงานที่ก่อให้เกิดการสั่นก่อนที่จะถึงแนวเพลา ตัวแยก JZP-13.5 จะลดแอมพลิจูดการเสียดสีที่เพลาลูกปืนให้อยู่ต่ำกว่าเกณฑ์ความเสียหายอย่างมาก ข้อมูลภาคสนามจากไดรฟ์ลูกกลิ้งโรงงานกระดาษที่ติดตั้งตัวยึด JZP-SC1 ใหม่ แสดงให้เห็นการลดความถี่ในการเปลี่ยนลูกปืนลง 60% ในช่วงเวลาสังเกต 36 เดือน เมื่อเทียบกับการติดตั้งแบบขันแน่นแบบเดิม
JZP-13.5 ทำงานด้วยความถี่เรโซแนนซ์ที่41.5 ± 5 Hzและอัตราส่วนการหน่วงที่≥ 0.13ซึ่งจัดอยู่ในกลุ่มการหน่วงสูง (C/Cc > 0.10) ที่การขยายที่เรโซแนนซ์จะถูกระงับจนถึงแอมพลิจูดที่ไม่คุกคามความสมบูรณ์ของอุปกรณ์ เพดานการโก่งตัวสถิตที่≤ 0.3 มม.ที่โหลดที่กำหนดไว้ ช่วยให้มั่นใจได้ว่าการจัดตำแหน่งเพลายังคงอยู่ แม้ในขณะที่ตัวแยกดูดซับพลังงานไดนามิก หน่วยนี้ได้รับการทดสอบประเภทเพื่อทนต่อแรงกระแทก 100G (12 ครั้งติดต่อกัน) และมีอายุการใช้งานออกแบบ 8 ปีโดยไม่มีการเสื่อมสภาพจากการคืบ
ขนาดผลิตภัณฑ์
| ซีรีส์ | D (มม.) | H±1 (มม.) | h (มม.) | A±0.2 (มม.) | B (มม.) | d | d2 | R | b (มม.) | h1 (มม.) |
| JZP-SC1 | 60 | 36 | 21.7 | 50 | 60 | M5 | Φ5.5 | 5 | 28 | 3.4 |
พารามิเตอร์ทางเทคนิค
| รุ่น | โหลดที่กำหนด (กก.) | การโก่งตัว | อุณหภูมิใช้งาน (℃) | ความถี่เรโซแนนซ์ (Hz) | อัตราส่วนการหน่วง | การทดสอบแรงกระแทก | อายุการใช้งาน (ปี) |
| JZP-3.2-SC1 | 3.2 | ≤0.3 | -45～+65 | 41.5±5 | ≥0.13 | 100G * 12 | 8 |
| JZP-4.2-SC1 | 4.2 | ||||||
| JZP-5.2-SC1 | 5.2 | ||||||
| JZP-6.0-SC1 | 6.0 | ||||||
| JZP-7.0-SC1 | 7.0 | ||||||
| JZP-7.5-SC1 | 7.5 | ||||||
| JZP-9.0-SC1 | 9.0 | ||||||
| JZP-10.5-SC1 | 10.5 | ||||||
| JZP-13.5-SC1 | 13.5 | ||||||
| JZP-15-SC1 | 15 |
ในสถานีสูบน้ำอุตสาหกรรมทั่วไป มอเตอร์ไฟฟ้า 11 กิโลวัตต์ขับปั๊มแบบแรงเหวี่ยงผ่านข้อต่อแบบกรามยืดหยุ่น ในระหว่างการสตาร์ทแบบตรง มอเตอร์เฟรมจะประสบกับแรงบิดปฏิกิริยาชั่วขณะประมาณ 180 นิวตันเมตร — เกือบสามเท่าของแรงบิดขณะทำงาน — ซ้อนทับบนสเปกตรัมการสั่นสะเทือนคงที่ ด้วยการติดตั้งแบบแข็ง แรงกระชากนี้จะแพร่กระจายผ่านฐานรองไปยังหน้าแปลนดูดของปั๊ม ทำให้เกิดการจัดตำแหน่งน้อยที่สุดซ้ำๆ ซึ่งเร่งการสึกหรอของอินเสิร์ตข้อต่อกรามและการเสื่อมสภาพของซีลเชิงกลของปั๊ม การติดตั้งตัวแยก JZP-13.5 ในการกำหนดค่าแบบสแต็คแบบขนาน (สองหน่วยต่อฐานมอเตอร์ รวมสี่ฐาน) ช่วยลดการส่งแรงบิดสูงสุดไปยังฐานรองได้มากกว่า 70% ในขณะที่ยังคงการจัดตำแหน่งสถิตภายใน 0.05 มม. — อยู่ภายในขอบเขตความคลาดเคลื่อนของผู้ผลิตข้อต่อ
| ประเภทเครื่องจักร | สแต็คที่แนะนำ | ความจุโหลดรวม |
| มอเตอร์ขนาดเล็ก (< 50 กก. รวม) | 4 * JZP-13.5 (ชั้นเดียว) | 54 กก. |
| ชุดมอเตอร์-ปั๊มขนาดกลาง (50-100 กก.) | 4 * JZP-13.5 (ขนานสองชั้น) | 108 กก. |
| ชุดคอมเพรสเซอร์ (> 100 กก.) | 8+ * JZP-13.5 (อาร์เรย์แบบผสม) | 108+ กก. |
| แกนหมุน CNC ความแม่นยำสูง | 3-4 * JZP-13.5 (ฐานยึดแบบคิเนมาติก) | 40.5-54 กก. |
เทคโนโลยีตัวแยก Xi'an Hoan — คุณสมบัติที่พิสูจน์แล้ว
Q: ฉันจะกำหนดค่าสแต็คที่เหมาะสมสำหรับเครื่องจักรของฉันได้อย่างไร?
A: โปรดแจ้งน้ำหนักรวมของเครื่องจักร, ขนาดฐาน, และความถี่การกระตุ้นหลัก (รอบต่อนาทีของมอเตอร์และความถี่การผ่านใบพัดถ้ามี) วิศวกรแอปพลิเคชันของเราจะแนะนำรูปแบบการวางซ้อนภายใน 48 ชั่วโมง รวมถึงเส้นโค้งการส่งผ่านที่คาดการณ์ไว้
Q: การวางซ้อนเปลี่ยนความถี่ธรรมชาติของระบบการแยกหรือไม่?
A: การวางซ้อนแบบขนาน — การเชื่อมต่อตัวแยกหลายตัวภายใต้ฐานเครื่องจักรเดียว — เพิ่มความจุโหลดในขณะที่ยังคงรักษาความถี่ธรรมชาติในแนวตั้งเท่าเดิม เนื่องจากความแข็งและมวลที่รองรับเพิ่มขึ้นตามสัดส่วน การวางซ้อนแบบอนุกรม — ตัวแยกที่เชื่อมต่อปลายต่อปลาย — เพิ่มการโก่งตัวรวมและลดความถี่ธรรมชาติที่มีประสิทธิภาพ ซึ่งมีประโยชน์สำหรับการแยกแหล่งกำเนิดการกระตุ้นความถี่ต่ำมาก
Q: ตัวแยกเหล่านี้สามารถใช้แทนตัวยึด OEM ที่สึกหรอในอุปกรณ์เก่าได้หรือไม่?
A: แน่นอน เรามีบันทึกความเข้ากันได้ของมิติโดยละเอียดสำหรับฐานเครื่องจักรทั่วไป หากหมายเลขชิ้นส่วน OEM ของคุณไม่มี โปรดส่งรูปแบบสลักเกลียว, ระยะห่างที่มี, และโหลดต่อตัวยึดให้เรา แล้วเราจะยืนยันความเหมาะสม — บ่อยครั้งด้วย JZP-13.5 มาตรฐานที่มีจำหน่ายทั่วไปโดยไม่ต้องดัดแปลงฐาน
Q: ปริมาณการสั่งซื้อขั้นต่ำสำหรับการประเมินครั้งแรกคือเท่าใด?
A: เรายอมรับคำสั่งซื้อตัวอย่างตั้งแต่ 4 ชิ้นขึ้นไป เพื่อให้คุณสามารถติดตั้งเครื่องมือและตรวจสอบประสิทธิภาพการแยกบนอุปกรณ์เฉพาะของคุณก่อนที่จะสั่งซื้อในปริมาณการผลิต
คุณภาพและการตรวจสอบย้อนกลับ
แต่ละล็อตของ JZP-13.5 จะมาพร้อมกับใบรับรองการปฏิบัติตามข้อกำหนดดิจิทัลที่บันทึกการวัดความถี่เรโซแนนซ์ของแต่ละชิ้น, ตัวระบุแบทช์วัตถุดิบ, และพารามิเตอร์กระบวนการบ่ม Xi'an Hoan Microwave Co., Ltd. ได้รับการรับรอง ISO 9001:2015 พร้อมระบบการจัดการคุณภาพแบบบูรณาการอย่างเต็มรูปแบบ ครอบคลุมการทดสอบรีโอโลยีอีลาสโตเมอร์ขาเข้า, การวัดมิติในกระบวนการ, และการตรวจสอบประสิทธิภาพไดนามิกขั้นสุดท้ายบนโต๊ะสั่นสะเทือนที่มีเครื่องมือ
